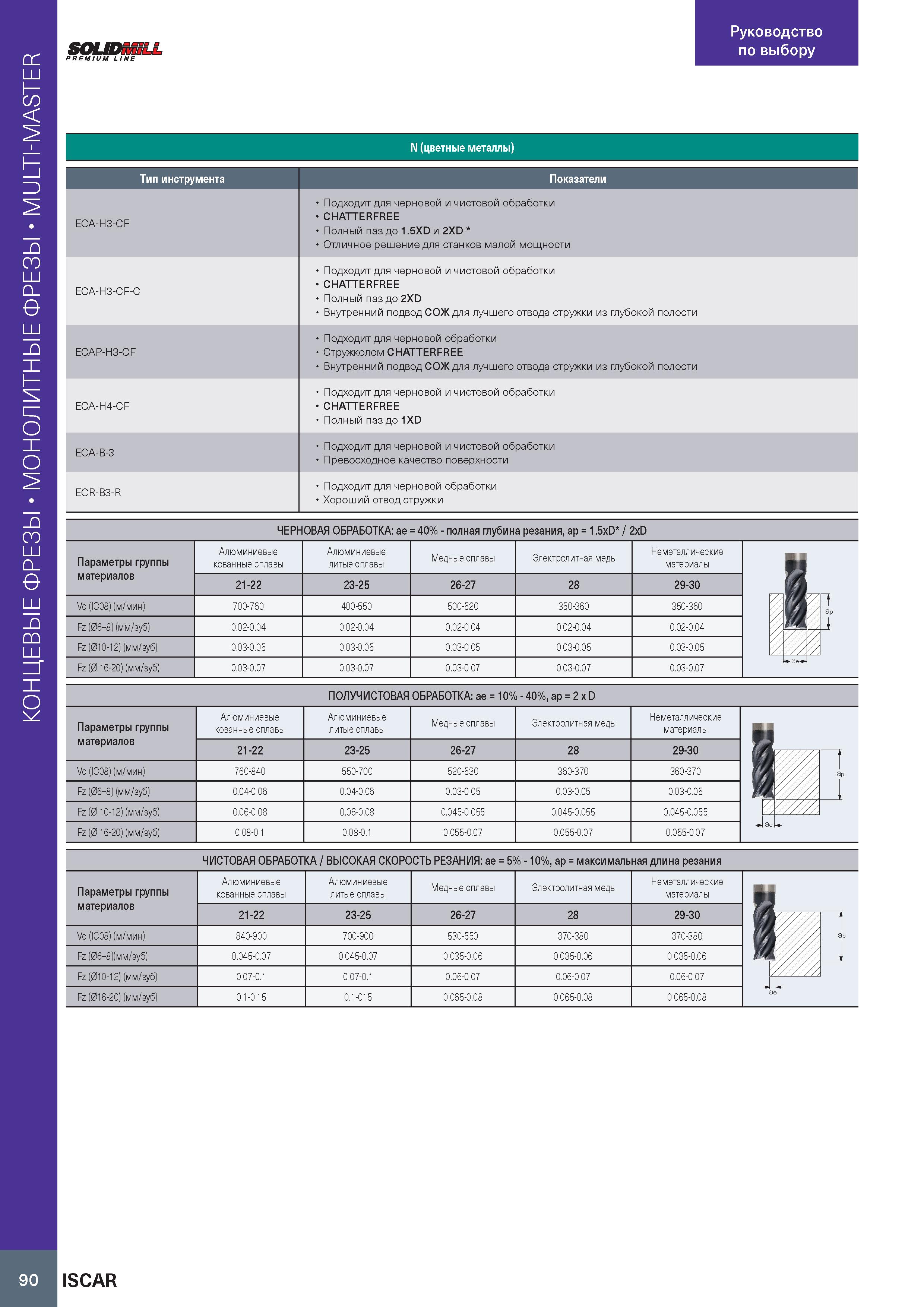

Монолитные концевые фрезы MULTI-MASTER Руководство по выбору SOUDRBLL PREMIUM L INE N (цветные металлы) Тип инструмента Показатели ECA-H3-CF Подходит для черновой и чистовой обработки CHATTERFREE Полный паз до 1.5XD и 2XD Отличное решение для станков малой мощности ECA-H3-CF-C Подходит для черновой и чистовой обработки CHATTERFREE Полный паз до 2XD Внутренний подвод СОЖ для лучшего отвода стружки из глубокой полости ECAP-H3-CF Подходит для черновой обработки Стружколом CHATTERFREE Внутренний подвод СОЖ для лучшего отвода стружки из глубокой полости ECA-H4-CF Подходит для черновой и чистовой обработки CHATTERFREE Полный паз до 1XD ECA-B-3 Подходит для черновой и чистовой обработки Превосходное качество поверхности ECR-B3-R Подходит для черновой обработки Хороший отвод стружки ЧЕРНОВАЯ ОБРАБОТКА: ae = 40% - полная глубина резания, ap = 1.5xD / 2xD Параметры группы материалов Алюминиевые кованные сплавы Алюминиевые литые сплавы Медные сплавы Электролитная медь Неметаллические материалы 21-22 23-25 26-27 28 29-30 Vc (IC08) (м/мин) 700-760 400-550 500-520 350-360 350-360 t Эр Fz (06-8) (мм/зуб) 0.02-0.04 0.02-0.04 0.02-0.04 0.02-0.04 0.02-0.04 ш 1 Fz (010-12) (мм/зуб) 0.03-0.05 0.03-0.05 0.03-0.05 0.03-0.05 0.03-0.05 Fz (0 16-20) (мм/зуб) 0.03-0.07 0.03-0.07 0.03-0.07 0.03-0.07 0.03-0.07 Эе- ПОЛУЧИСТОВАЯ ОБРАБОТКА: ae = 10% - 40%, ap = 2 x D Параметры группы Алюминиевые кованные сплавы Алюминиевые литые сплавы Медные сплавы Электролитная медь Неметаллические материалы материалов 21-22 23-25 26-27 28 29-30 ТА ка Vc (IC08) (м/мин) 760-840 550-700 520-530 360-370 360-370 т Эр Fz (06-8) (мм/зуб) 0.04-0.06 0.04-0.06 0.03-0.05 0.03-0.05 0.03-0.05 I Fz (0 10-12) (мм/зуб) 0.06-0.08 0.06-0.08 0.045-0.055 0.045-0.055 0.045-0.055 у Fz (0 16-20) (мм/зуб) 0.08-0.1 0.08-0.1 0.055-0.07 0.055-0.07 0.055-0.07 Эе ЧИСТОВАЯ ОБРАБОТКА / ВЫСОКАЯ СКОРОСТЬ РЕЗАНИЯ: ae = 5% - 10%, ap = максимальная длина резания Параметры группы Алюминиевые кованные сплавы Алюминиевые литые сплавы Медные сплавы Электролитная медь Неметаллические материалы 1 материалов 21-22 23-25 26-27 28 29-30 и щ у///// Vc (IC08) (м/мин) 840-900 700-900 530-550 370-380 370-380 щ W///. 1 ap Fz (06-8)(мм/зуб) 0.045-0.07 0.045-0.07 0.035-0.06 0.035-0.06 0.035-0.06 т У////А 1 Fz (010-12) (мм/зуб) 0.07-0.1 0.07-0.1 0.06-0.07 0.06-0.07 0.06-0.07 Fz (016-20) (мм/зуб) 0.1-0.15 0.1-015 0.065-0.08 0.065-0.08 0.065-0.08 ae 90 ISCAR
