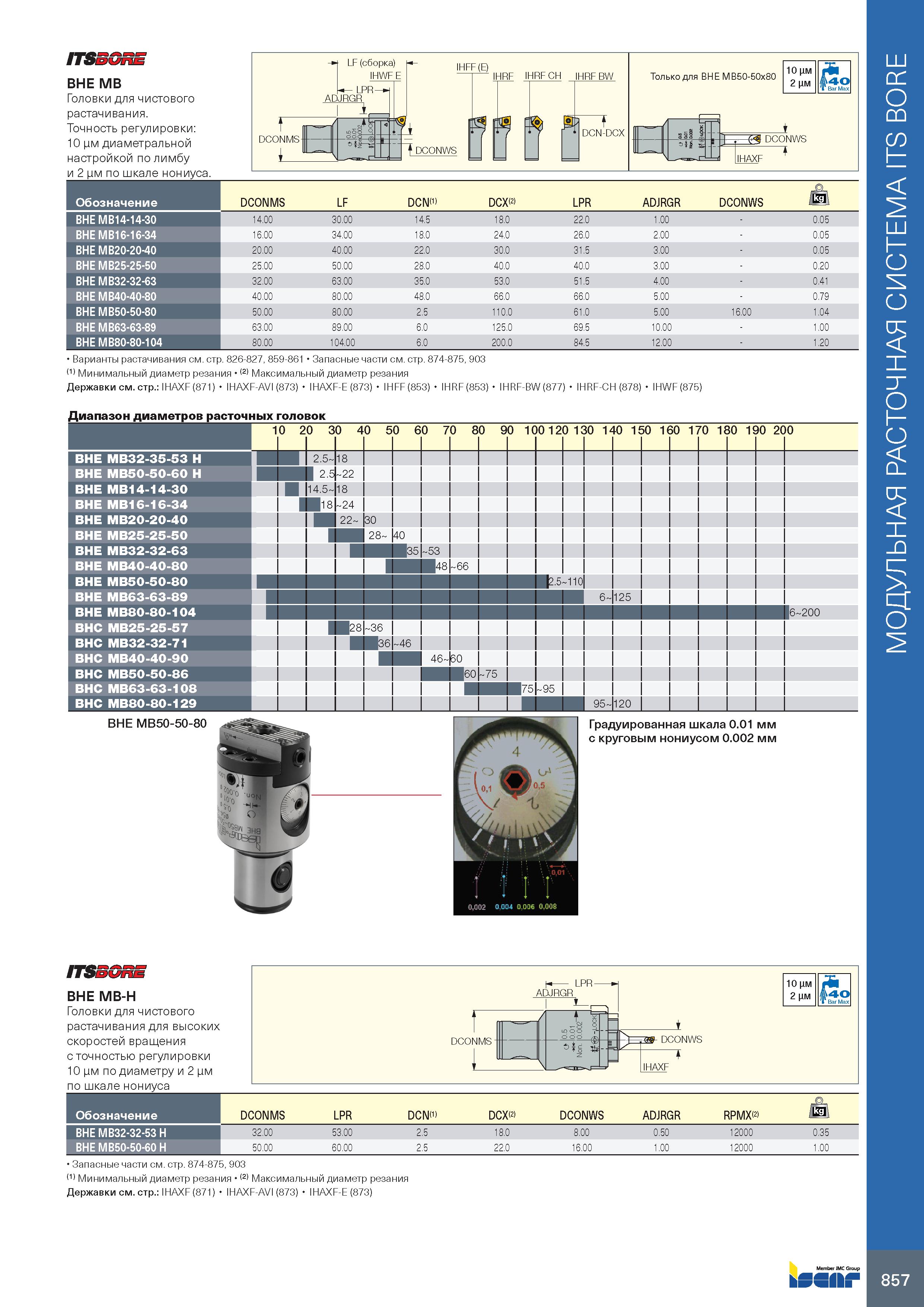

ITSSGnE BHE MB Головки для чистового растачивания. Точность регулировки: 10 цм диаметральной настройкой по лимбу и 2 цм по шкале нониуса. (1) Минимальный диаметр резания (2) Максимальный диаметр резания Державки см. стр.: IHAXF (871) IHAXF-AVI (873) IHAXF-E (873) IHFF (853) IHRF (853) IHRF-BW (877) IHRF-CH (878) IHWF (875 Обозначение DCONMS LF DCN(1) DCX(2) LPR ADJRGR DCONWS BHE MB14-14-30 14.00 30.00 14.5 18.0 22.0 1.00 0.05 BHE MB16-16-34 16.00 34.00 18.0 24.0 26.0 2.00 0.05 BHE MB20-20-40 20.00 40.00 22.0 30.0 31.5 3.00 0.05 BHE MB25-25-50 25.00 50.00 28.0 40.0 40.0 3.00 0.20 BHE MB32-32-63 32.00 63.00 35.0 53.0 51.5 4.00 0.41 BHE MB40-40-80 40.00 80.00 48.0 66.0 66.0 5.00 0.79 BHE MB50-50-80 50.00 80.00 2.5 110.0 61.0 5.00 16.00 1.04 BHE MB63-63-89 63.00 89.00 6.0 125.0 69.5 10.00 1.00 BHE MB80-80-104 80.00 104.00 6.0 200.0 84.5 12.00 1.20 Варианты растачивания см. стр. 826-827, 859-861 Запасные части см. стр. 874-875, 9 о со Диапазон диаметров расточных головок 10 20 3 1 0 4 0 5 0 6 0 7 0 8 0 9 0 10 1012 0 i: 50 14 10 1 50 1 50 1 Г0 1i 50 1 Ю 20 10 BHE MB32-35-53 H 2.5 18 BHE MB50-50-60 H 1 1 2.5 22 BHE MB14-14-30 1 14.5 18 BHE MB16-16-34 1 1 18 24 BHE MB20-20-40 22 30 BHE MB25-25-50 1 1 1 28 40 BHE MB32-32-63 1 1 1 1 35 53 BHE MB40-40-80 48 66 BHE MB50-50-80 2.5 110 BHE MB63-63-89 6 125 BHE MB80-80-104 6 200 BHC MB25-25-57 1 1 1 28 l 36 1 1 1 1 BHC MB32-32-71 1 1 1 36 46 BHC MB40-40-90 46 60 BHC MB50-50-86 1 1 1 1 60 75 BHC MB63-63-108 1 1 75 95 BHC MB80-80-129 1 1 95 120 BHE MB50-50-80 Градуированная шкала 0.01 мм с круговым ниниусим 0.002 мм ITSSGnS BHE MB-H Головки для чистового растачивания для высоких скоростей вращения с точностью регулировки 10 цм по диаметру и 2 цм по шкале нониуса Обозначение DCONMS LPR DCN0) DCX DCONWS ADJRGR RPMX Й1 BHE MB32-32-53 H 32.00 53.00 2.5 18.0 8.00 0.50 12000 0.35 BHE MB50-50-60 H 50.00 60.00 2.5 22.0 16.00 1.00 12000 1.00 Запасные части см. стр. 874-875, 903 (1) Минимальный диаметр резания (2) Максимальный диаметр резания Державки см. стр.: IHAXF (871) IHAXF-AVI (873) IHAXF-E (873) bSSflkf 857 МОДУЛЬНАЯ РАСТОЧНАЯ СИСТЕМА ITS BORE
