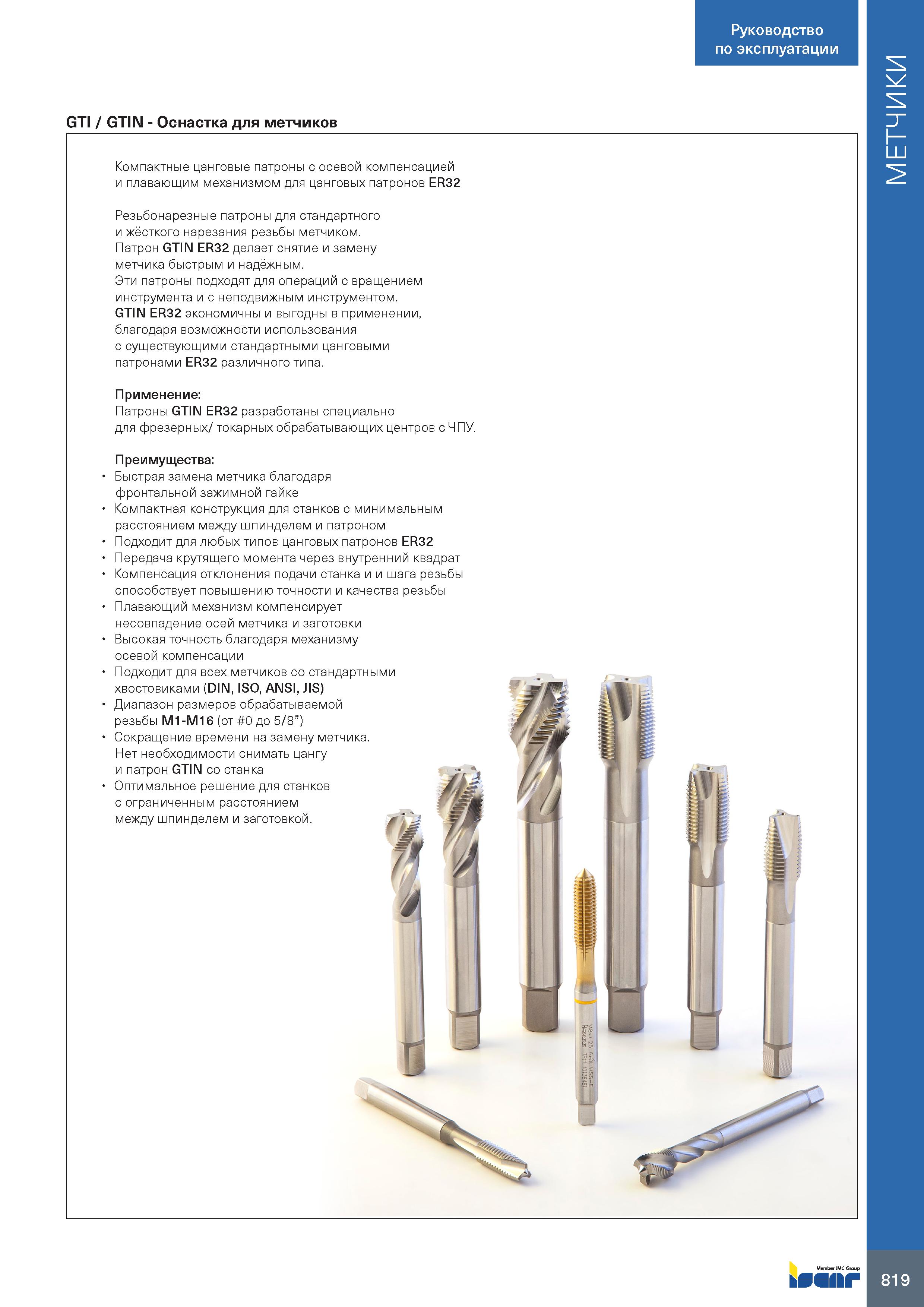

Руководство по эксплуатации GTI / GTIN - Оснастка для метчиков Компактные цанговые патроны с осевой компенсацией и плавающим механизмом для цанговых патронов ER32 Резьбонарезные патроны для стандартного и жёсткого нарезания резьбы метчиком. Патрон GTIN ER32 делает снятие и замену метчика быстрым и надёжным. Эти патроны подходят для операций с вращением инструмента и с неподвижным инструментом. GTIN ER32 экономичны и выгодны в применении, благодаря возможности использования с существующими стандартными цанговыми патронами ER32 различного типа. Применение: Патроны GTIN ER32 разработаны специально для фрезерных/ токарных обрабатывающих центров с ЧПУ. Преимущества: Быстрая замена метчика благодаря фронтальной зажимной гайке Компактная конструкция для станков с минимальным расстоянием между шпинделем и патроном Подходит для любых типов цанговых патронов ER32 Передача крутящего момента через внутренний квадрат Компенсация отклонения подачи станка и и шага резьбы способствует повышению точности и качества резьбы Плавающий механизм компенсирует несовпадение осей метчика и заготовки Высокая точность благодаря механизму осевой компенсации Подходит для всех метчиков со стандартными хвостовиками (DIN, ISO, ANSI, JIS) Диапазон размеров обрабатываемой резьбы M1-M16 (от 0 до 5/8”) Сокращение времени на замену метчика. ньютон на метр расстоянием между шпинделем и заготовкой. 819 МЕТЧИКИ
