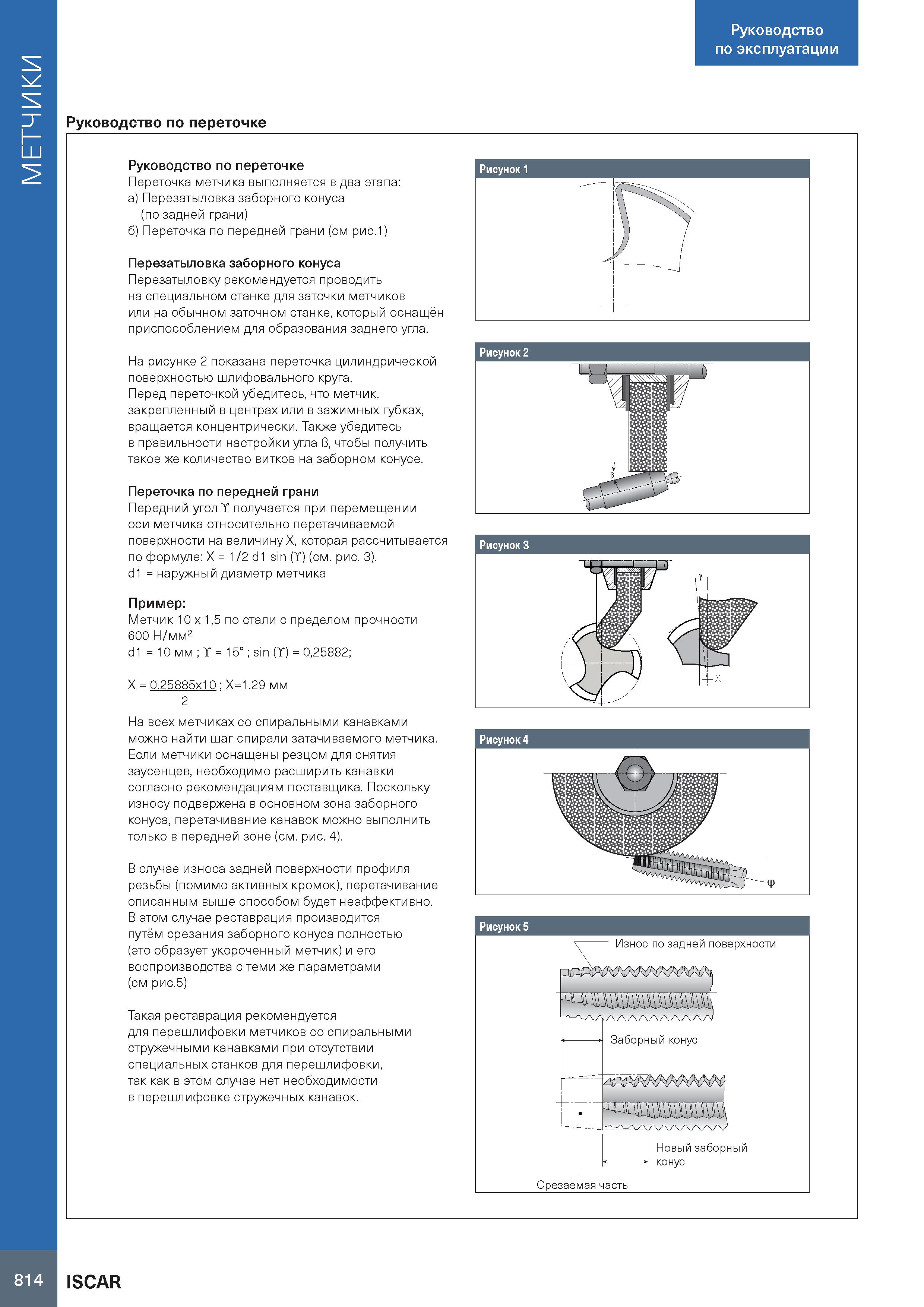

МЕТЧИКИ Руководство по эксплуатации Руководство по переточке Руководство по переточке Переточка метчика выполняется в два этапа: а) Перезатыловка заборного конуса (по задней грани) б) Переточка по передней грани (см рис.1) Перезатыловка заборного конуса Перезатыловку рекомендуется проводить на специальном станке для заточки метчиков или на обычном заточном станке, который оснащён приспособлением для образования заднего угла. ньютон на метр конусе. Переточка по передней грани Передний угол Y получается при перемещении оси метчика относительно перетачиваемой поверхности на величину X, которая рассчитывается по формуле: X = 1/2 d1 sin (Y) (см. рис. 3). d1 = наружный диаметр метчика Пример: Метчик 10 х 1,5 по стали с пределом прочности 600 ньютон на метр ; Y = 15° ; sin (Y) = 0,25882; X = 0.25885x10 ; X=1.29 мм 2 ньютон на метр для снятия заусенцев, необходимо расширить канавки согласно рекомендациям поставщика. Поскольку износу подвержена в основном зона заборного конуса, перетачивание канавок можно выполнить только в передней зоне (см. рис. 4). В случае износа задней поверхности профиля резьбы (помимо активных кромок), перетачивание описанным выше способом будет неэффективно. В этом случае реставрация производится путём срезания заборного конуса полностью (это образует укороченный метчик) и его воспроизводства с теми же параметрами (см рис.5) Такая реставрация рекомендуется для перешлифовки метчиков со спиральными стружечными канавками при отсутствии специальных станков для перешлифовки, так как в этом случае нет необходимости в перешлифовке стружечных канавок. Рисунок 1 Рисунок 2 Рисунок 3 ч \jj Г 1 рГ Я, 4-"’' пт Рисунок 4 Рисунок 5 814 ISCAR
