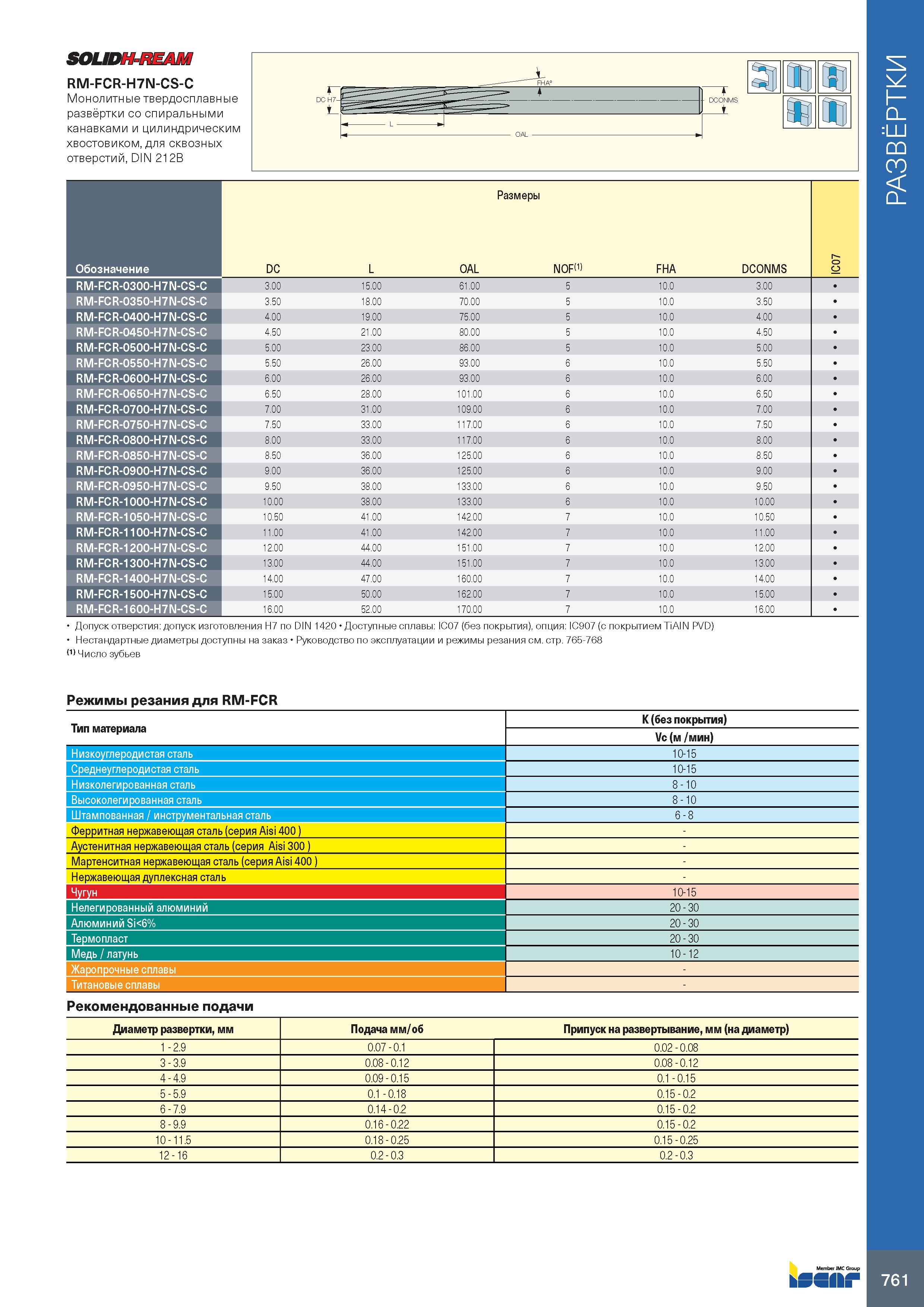

SOUDH-REAM RM-FCR-H7N-CS-C Монолитные твердосплавные развёртки со спиральными канавками и цилиндрическим хвостовиком, для сквозных отверстий, DIN 212B Размеры Обозначение DC L OAL NOF(1) FHA DCONMS 0 IC RM-FCR-0300-H7N-CS-C 3.00 15.00 61.00 5 10 .0 3.00 RM-FCR-0350-H7N-CS-C 3.50 18.00 70.00 5 10 .0 3.50 RM-FCR-0400-H7N-CS-C 4.00 19.00 75.00 5 10 .0 4.00 RM-FCR-0450-H7N-CS-C 4.50 21.00 80.00 5 10 .0 4.50 RM-FCR-0500-H7N-CS-C 5.00 23.00 86.00 5 10 .0 5.00 RM-FCR-0550-H7N-CS-C 5.50 26.00 93.00 6 10 .0 5.50 RM-FCR-0600-H7N-CS-C 6.00 26.00 93.00 6 10 .0 6.00 RM-FCR-0650-H7N-CS-C 6.50 28.00 101.00 6 10 .0 6.50 RM-FCR-0700-H7N-CS-C 7.00 31.00 109.00 6 10 .0 7.00 RM-FCR-0750-H7N-CS-C 7.50 33.00 117.00 6 10 .0 7.50 RM-FCR-0800-H7N-CS-C 8.00 33.00 117.00 6 10 .0 8.00 RM-FCR-0850-H7N-CS-C 8.50 36.00 125.00 6 10 .0 8.50 RM-FCR-0900-H7N-CS-C 9.00 36.00 125.00 6 10 .0 9.00 RM-FCR-0950-H7N-CS-C 9.50 38.00 133.00 6 10 .0 9.50 RM-FCR-1000-H7N-CS-C 10.00 38.00 133.00 6 10 .0 10.00 RM-FCR-1050-H7N-CS-C 10.50 41.00 142.00 7 10 .0 10.50 RM-FCR-1100-H7N-CS-C 11.00 41.00 142.00 7 10 .0 11.00 RM-FCR-1200-H7N-CS-C 12.00 44.00 151.00 7 10 .0 12.00 RM-FCR-1300-H7N-CS-C 13.00 44.00 151.00 7 10 .0 13.00 RM-FCR-1400-H7N-CS-C 14.00 47.00 160.00 7 10 .0 14.00 RM-FCR-1500-H7N-CS-C 15.00 50.00 162.00 7 10 .0 15.00 RM-FCR-1600-H7N-CS-C 16.00 52.00 170.00 7 10 .0 16.00 Допуск отверстия: допуск изготовления H7 по DIN 1420 Доступные сплавы: IC07 (без покрытия), опция: IC907 (с покрытием TiAIN PVD) ньютон на метр /мин) ньютон на метр Подача мм/об Припуск на развертывание, мм (на диаметр) 1 - 2.9 0.07 - 0.1 0.02 - 0.08 3 - 3.9 0.08 - 0.12 0.08 - 0.12 4 - 4.9 0.09 - 0.15 0.1 - 0.15 5 - 5.9 0.1 - 0.18 0.15 - 0.2 6 - 7.9 0.14 - 0.2 0.15 - 0.2 8 - 9.9 0.16 - 0.22 0.15 - 0.2 10 - 11.5 0.18 - 0.25 0.15 - 0.25 12 - 16 0.2 - 0.3 0.2 - 0.3 761 РАЗВЁРТКИ
