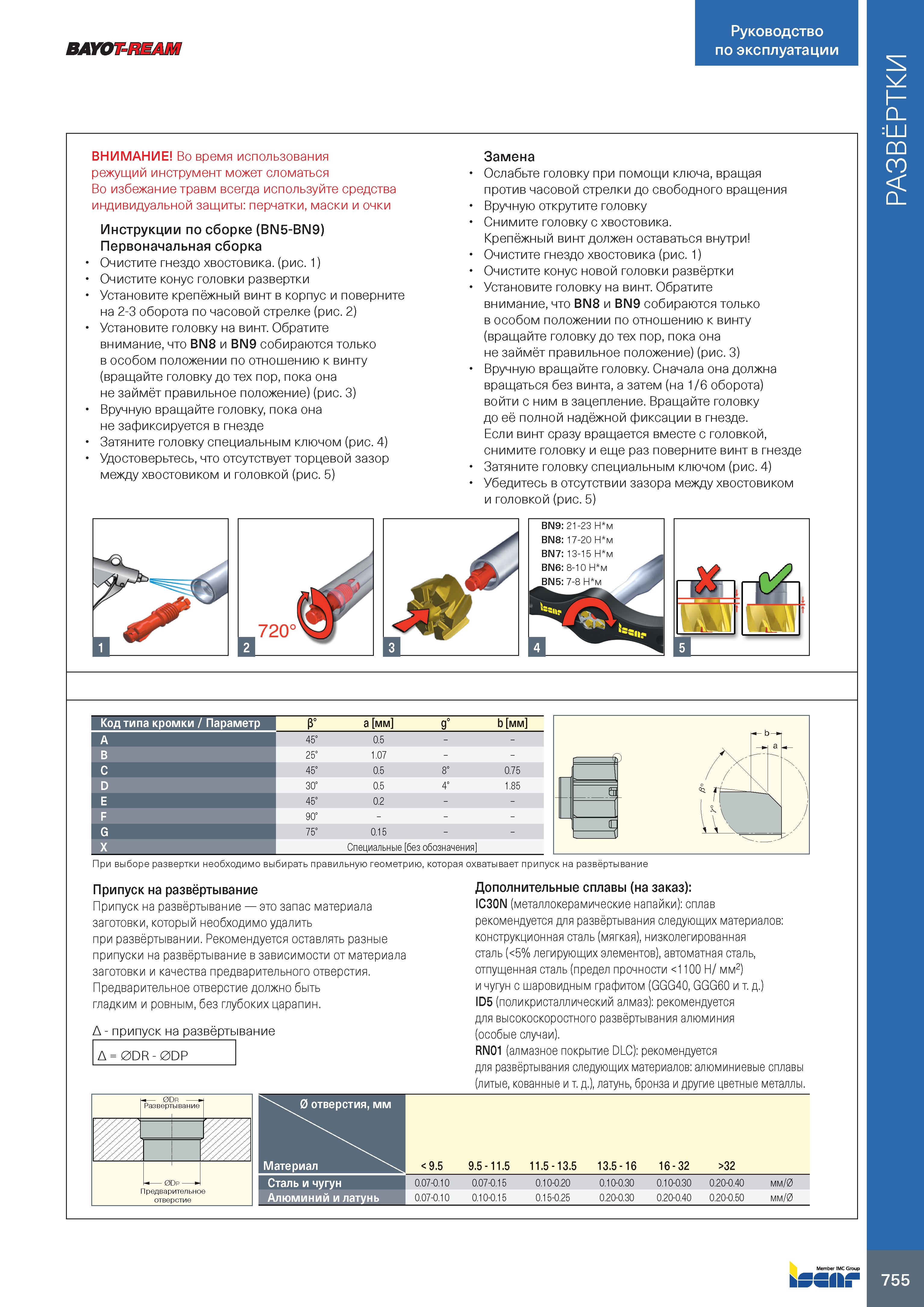

BAYOT-REAM Руководство по эксплуатации ВНИМАНИЕ Во время использования режущий инструмент может сломаться Во избежание травм всегда используйте средства индивидуальной защиты: перчатки, маски и очки Инструкции по сборке (BN5-BN9) Первоначальная сборка Очистите гнездо хвостовика. (рис. 1) Очистите конус головки развертки Установите крепёжный винт в корпус и поверните на 2-3 оборота по часовой стрелке (рис. 2) Установите головку на винт. Обратите внимание, что BN8 и BN9 собираются только в особом положении по отношению к винту (вращайте головку до тех пор, пока она не займёт правильное положение) (рис. 3) Вручную вращайте головку, пока она не зафиксируется в гнезде Затяните головку специальным ключом (рис. 4) Удостоверьтесь, что отсутствует торцевой зазор между хвостовиком и головкой (рис. 5) Замена Ослабьте головку при помощи ключа, вращая против часовой стрелки до свободного вращения Вручную открутите головку Снимите головку с хвостовика. Крепёжный винт должен оставаться внутри Очистите гнездо хвостовика (рис. 1) Очистите конус новой головки развёртки Установите головку на винт. Обратите внимание, что BN8 и BN9 собираются только в особом положении по отношению к винту (вращайте головку до тех пор, пока она не займёт правильное положение) (рис. 3) Вручную вращайте головку. Сначала она должна вращаться без винта, а затем (на 1/6 оборота) войти с ним в зацепление. Вращайте головку до её полной надёжной фиксации в гнезде. Если винт сразу вращается вместе с головкой, снимите головку и еще раз поверните винт в гнезде Затяните головку специальным ключом (рис. 4) Убедитесь в отсутствии зазора между хвостовиком и головкой (рис. 5) .720° BN9: 21-23 ньютон на метр BN8: 17-20 ньютон на метр BN7: 13-15 ньютон на метр BN6: 8-10 ньютон на метр BN5: 7-8 ньютон на метр “К 1 ш \ш Код типа кромки / Параметр в° а мм g° b мм A 45° 0.5 - - B 25° 1.07 - - C 45° 0.5 8° 0.75 D 30° 0.5 4° 1.85 E 45° 0.2 - - F 90° - - - G 75° 0.15 - - X Специальные без обозначения При выборе развертки необходимо выбирать правильную геометрию, которая охватывает припуск на развёртывание Припуск на развёртывание Припуск на развёртывание — это запас материала заготовки, который необходимо удалить при развёртывании. Рекомендуется оставлять разные припуски на развёртывание в зависимости от материала заготовки и качества предварительного отверстия. Предварительное отверстие должно быть гладким и ровным, без глубоких царапин. Д - припуск на развёртывание Д = 0DR - 0DP Дополнительные сплавы (на заказ): IC30N (металлокерамические напайки): сплав рекомендуется для развёртывания следующих материалов: конструкционная сталь (мягкая), низколегированная сталь ( 5% легирующих элементов), автоматная сталь, отпущенная сталь (предел прочности 1100 ньютон на метр графитом (GGG40, GGG60 и т. д.) ID5 (поликристаллический алмаз): рекомендуется для высокоскоростного развёртывания алюминия (особые случаи). RN01 (алмазное покрытие DLC): рекомендуется для развёртывания следующих материалов: алюминиевые сплавы (литые, кованные и т. д.), латунь, бронза и другие цветные металлы. 0 отверстия, мм Материал 9.5 9.5 - 11.5 11.5 - 13.5 13.5 - 16 16 - 32 >32 Сталь и чугун 0.07-0.10 0.07-0.15 0.10-0.20 0.10-0.30 0.10-0.30 0.20-0.40 мм/0 Алюминий и латунь 0.07-0.10 0.10-0.15 0.15-0.25 0.20-0.30 0.20-0.40 0.20-0.50 мм/0 755 РАЗВЁРТКИ
