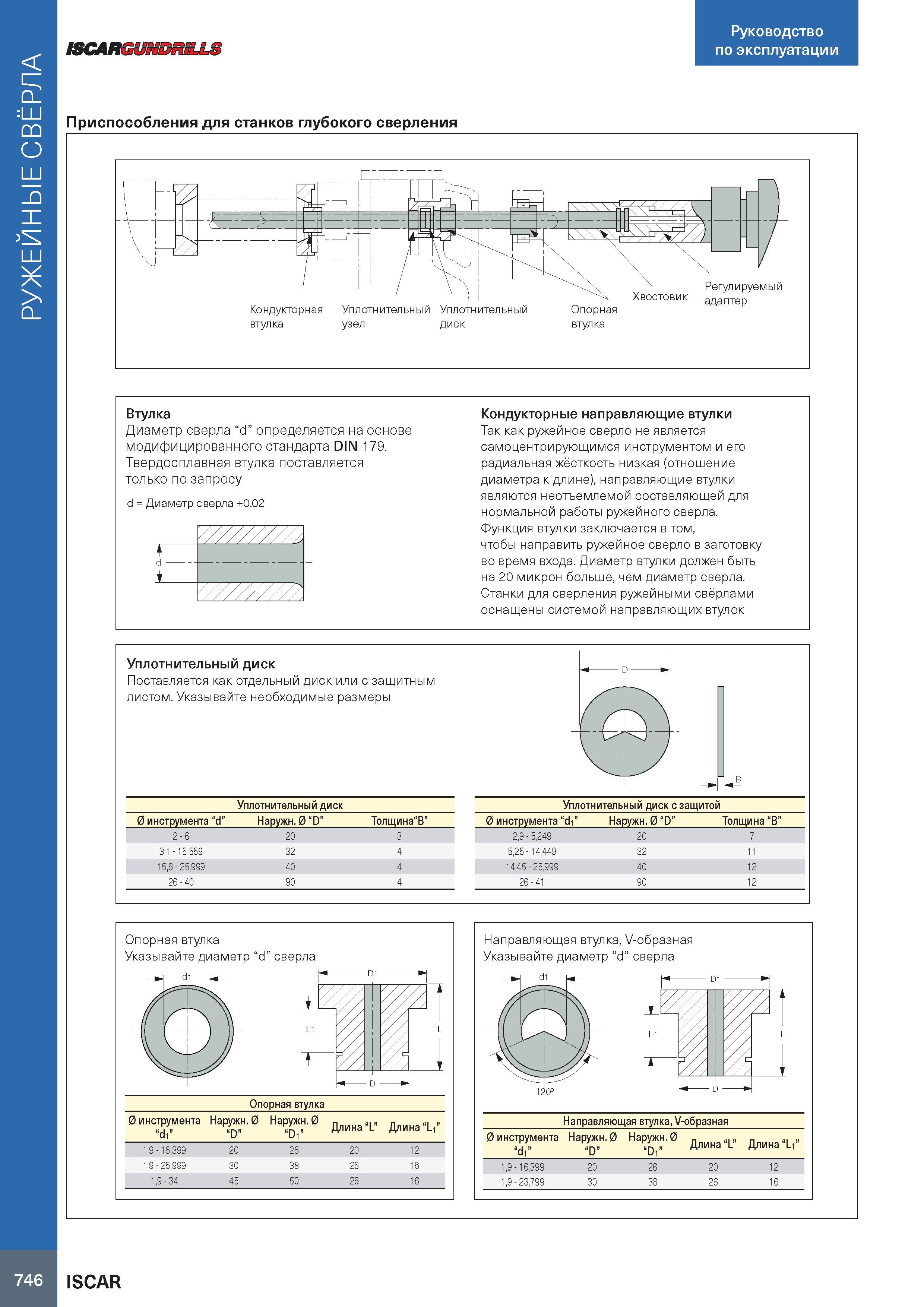

РУЖЕЙНЫЕ СВЁРЛА Руководство по эксплуатации ISCARGUNDRSLL3 Приспособления для станков глубокого сверления Втулка Диаметр сверла “d” определяется на основе модифицированного стандарта DIN 179. Твердосплавная втулка поставляется только по запросу d = Диаметр сверла +Q.Q2 d - ' Кондукторные направляющие втулки Так как ружейное сверло не является самоцентрирующимся инструментом и его радиальная жёсткость низкая (отношение диаметра к длине), направляющие втулки являются неотъемлемой составляющей для нормальной работы ружейного сверла. Функция втулки заключается в том, чтобы направить ружейное сверло в заготовку во время входа. Диаметр втулки должен быть на 20 микрон больше, чем диаметр сверла. Станки для сверления ружейными свёрлами оснащены системой направляющих втулок Уплотнительный диск Поставляется как отдельный диск или с защитным листом. Указывайте необходимые размеры Уплотнительный диск 0 инструмента “d” Наружн. 0 “D” Толщина'Ъ” 2 - 6 2Q 3 3,1 - 15,559 32 4 15,6 - 25,999 4Q 4 26 - 4Q 9Q 4 Уплотнительный диск с защитой 0 инструмента “dr Наружн. 0 “D Толщина “B” 2,9 - 5,249 2Q 7 5,25 - 14,449 32 11 14,45 - 25,999 4Q 12 26 - 41 9Q 12 ь Опорная втулка Указывайте диаметр “d” сверла Опорная втулка 0 инструмента “dr Наружн. 0 “D” Наружн. 0 “D1” Длина “L” Длина “L1” 1,9 - 16,399 2Q 26 2Q 12 1,9 - 25,999 30 38 26 16 1,9 34 45 5Q 26 16 Направляющая втулка, V-образная Указывайте диаметр “d” сверла Направляющая втулка, V-образная 0 инструмента “dr Наружн. 0 “D” Наружн. 0 “D1” Длина “L” Длина “L1” 1,9 - 16,399 2Q 26 2Q 12 1,9 - 23,799 3Q 38 26 16 746 ISCAR
