736 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.732

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 732 0736 Lab2u

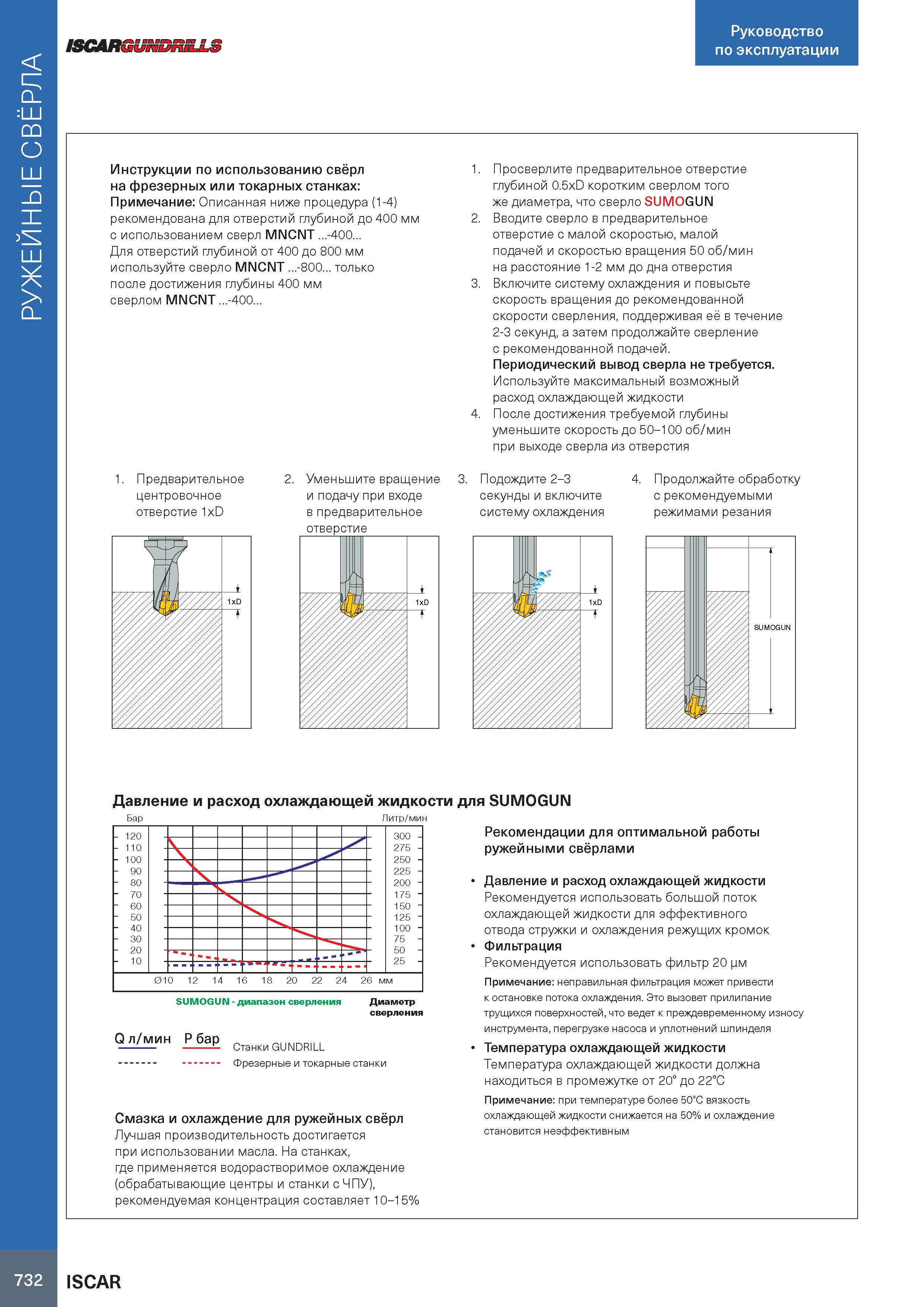

РУЖЕЙНЫЕ СВЁРЛА 732 ISCARGUNi Руководство по эксплуатации Инструкции по использованию свёрл на фрезерных или токарных станках: Примечание: Описанная ниже процедура (1-4) рекомендована для отверстий глубиной до 400 мм с использованием сверл MNCNT ...-400... Для отверстий глубиной от 400 до 800 мм используйте сверло MNCNT .-800. только после достижения глубины 400 мм сверлом MNCNT .-400. 1. Предварительное 2 центровочное отверстие 1xD 1. Просверлите предварительное отверстие глубиной 0.5xD коротким сверлом того же диаметра, что сверло SUMOGUN 2. Вводите сверло в предварительное отверстие с малой скоростью, малой подачей и скоростью вращения 50 об/мин на расстояние 1-2 мм до дна отверстия 3. Включите систему охлаждения и повысьте скорость вращения до рекомендованной скорости сверления, поддерживая её в течение 2-3 секунд, а затем продолжайте сверление с рекомендованной подачей. Периодический вывод сверла не требуется. Используйте максимальный возможный расход охлаждающей жидкости 4. После достижения требуемой глубины уменьшите скорость до 50-100 об/мин при выходе сверла из отверстия /г 1xD Л t N fl Уменьшите вращение и подачу при входе в предварительное отверстие 3. Подождите 2-3 секунды и включите систему охлаждения 4. Продолжайте обработку с рекомендуемыми режимами резания Давление Бар и расход охлаждающей жидкости для SUM0GUN Литр/мин Рекомендации для оптимальной работы ружейными свёрлами 2 14 16 18 20 22 24 26 мм SUMOGUN - диапазон сверления Диаметр сверления Qл/мин Pбар Станки GUNDRILL Фрезерные и токарные станки Смазка и охлаждение для ружейных свёрл Лучшая производительность достигается при использовании масла. ньютон на метр Примечание: неправильная фильтрация может привести к остановке потока охлаждения. Это вызовет прилипание трущихся поверхностей, что ведет к преждевременному износу инструмента, перегрузке насоса и уплотнений шпинделя Температура охлаждающей жидкости Температура охлаждающей жидкости должна находиться в промежутке от 20° до 22°C Примечание: при температуре более 50°C вязкость охлаждающей жидкости снижается на 50% и охлаждение становится неэффективным ISCAR
