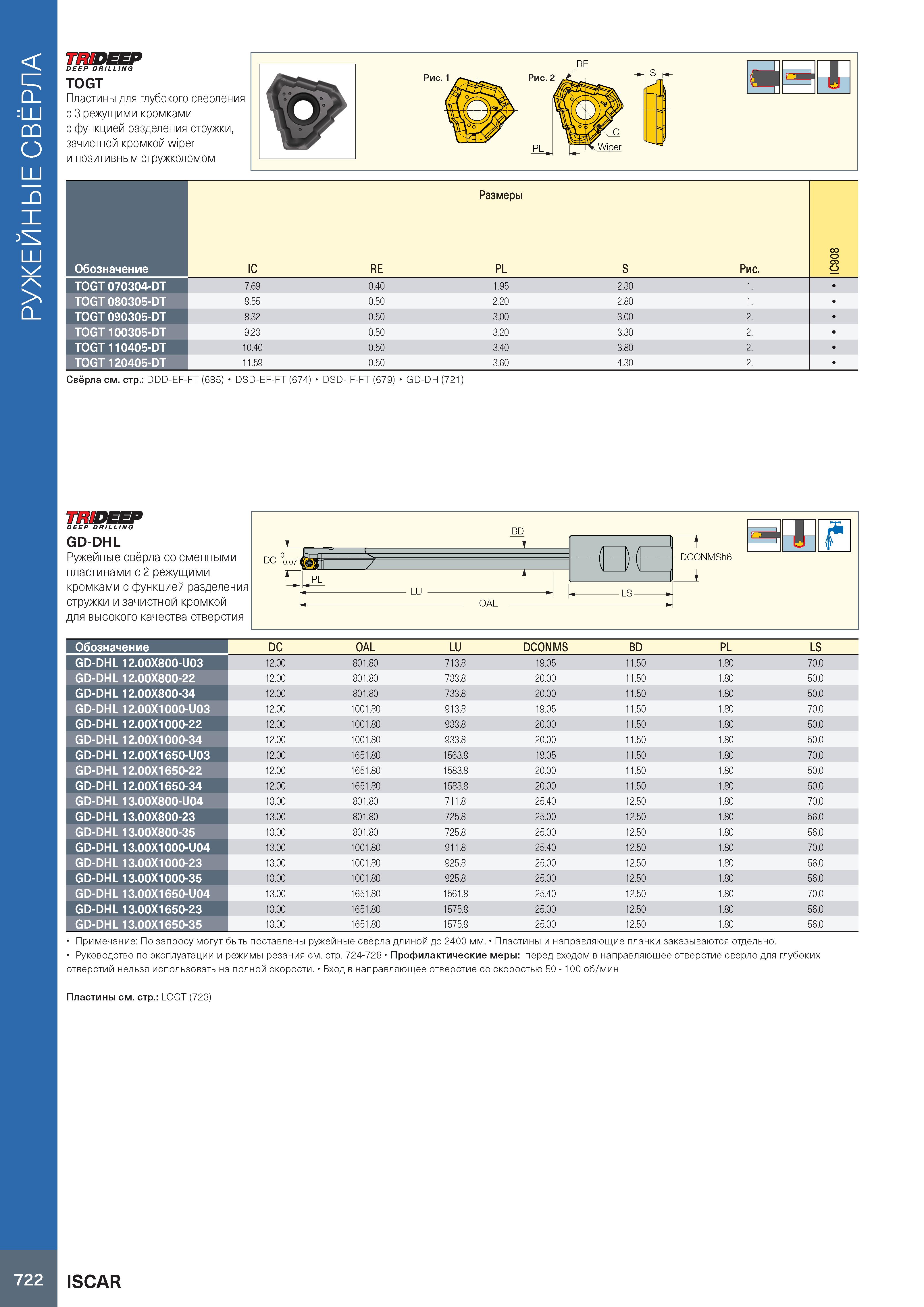

РУЖЕЙНЫЕ СВЁРЛА TRIDEEP DEEP DRILLING TOGT Пластины для глубокого сверления с 3 режущими кромками с функцией разделения стружки, зачистной кромкой wiper и позитивным стружколомом RE Рис. 1 Рис. 2 мшт Обозначение Размеры IC908 IC RE PL S Рис. TOGT 070304-DT 7.69 0.40 1.95 2.30 1. TOGT 080305-DT 8.55 0.50 2.20 2.80 1. TOGT 090305-DT 8.32 0.50 3.00 3.00 2. TOGT 100305-DT 9.23 0.50 3.20 3.30 2. TOGT 110405-DT 10.40 0.50 3.40 3.80 2. TOGT 120405-DT 11.59 0.50 3.60 4.30 2. Свёрла см. стр.: DDD-EF-FT (685) DSD-EF-FT (674) DSD-IF-FT (679) GD-DH (721) TRi DEEP DRILLING GD-DHL Ружейные свёрла со сменными пластинами с 2 режущими кромками с функцией разделения стружки и зачистной кромкой для высокого качества отверстия Обозначение DC OAL LU DCONMS BD PL LS GD-DHL 12.00X800-U03 12.00 801.80 713.8 19.05 11.50 1.80 70.0 GD-DHL 12.00X800-22 12.00 801.80 733.8 20.00 11.50 1.80 50.0 GD-DHL 12.00X800-34 12.00 801.80 733.8 20.00 11.50 1.80 50.0 GD-DHL 12.00X1000-U03 12.00 1001.80 913.8 19.05 11.50 1.80 70.0 GD-DHL 12.00X1000-22 12.00 1001.80 933.8 20.00 11.50 1.80 50.0 GD-DHL 12.00X1000-34 12.00 1001.80 933.8 20.00 11.50 1.80 50.0 GD-DHL 12.00X1650-U03 12.00 1651.80 1563.8 19.05 11.50 1.80 70.0 GD-DHL 12.00X1650-22 12.00 1651.80 1583.8 20.00 11.50 1.80 50.0 GD-DHL 12.00X1650-34 12.00 1651.80 1583.8 20.00 11.50 1.80 50.0 GD-DHL 13.00X800-U04 13.00 801.80 711.8 25.40 12.50 1.80 70.0 GD-DHL 13.00X800-23 13.00 801.80 725.8 25.00 12.50 1.80 56.0 GD-DHL 13.00X800-35 13.00 801.80 725.8 25.00 12.50 1.80 56.0 GD-DHL 13.00X1000-U04 13.00 1001.80 911.8 25.40 12.50 1.80 70.0 GD-DHL 13.00X1000-23 13.00 1001.80 925.8 25.00 12.50 1.80 56.0 GD-DHL 13.00X1000-35 13.00 1001.80 925.8 25.00 12.50 1.80 56.0 GD-DHL 13.00X1650-U04 13.00 1651.80 1561.8 25.40 12.50 1.80 70.0 GD-DHL 13.00X1650-23 13.00 1651.80 1575.8 25.00 12.50 1.80 56.0 GD-DHL 13.00X1650-35 13.00 1651.80 1575.8 25.00 12.50 1.80 56.0 Примечание: По запросу могут быть поставлены ружейные свёрла длиной до 2400 мм. Пластины и направляющие планки заказываются отдельно. Руководство по эксплуатации и режимы резания см. стр. 724-728 Профилактические меры: перед входом в направляющее отверстие сверло для глубоких отверстий нельзя использовать на полной скорости. Вход в направляющее отверстие со скоростью 50 - 100 об/мин Пластины см. стр.: L0GT (723) 722 ISCAR
