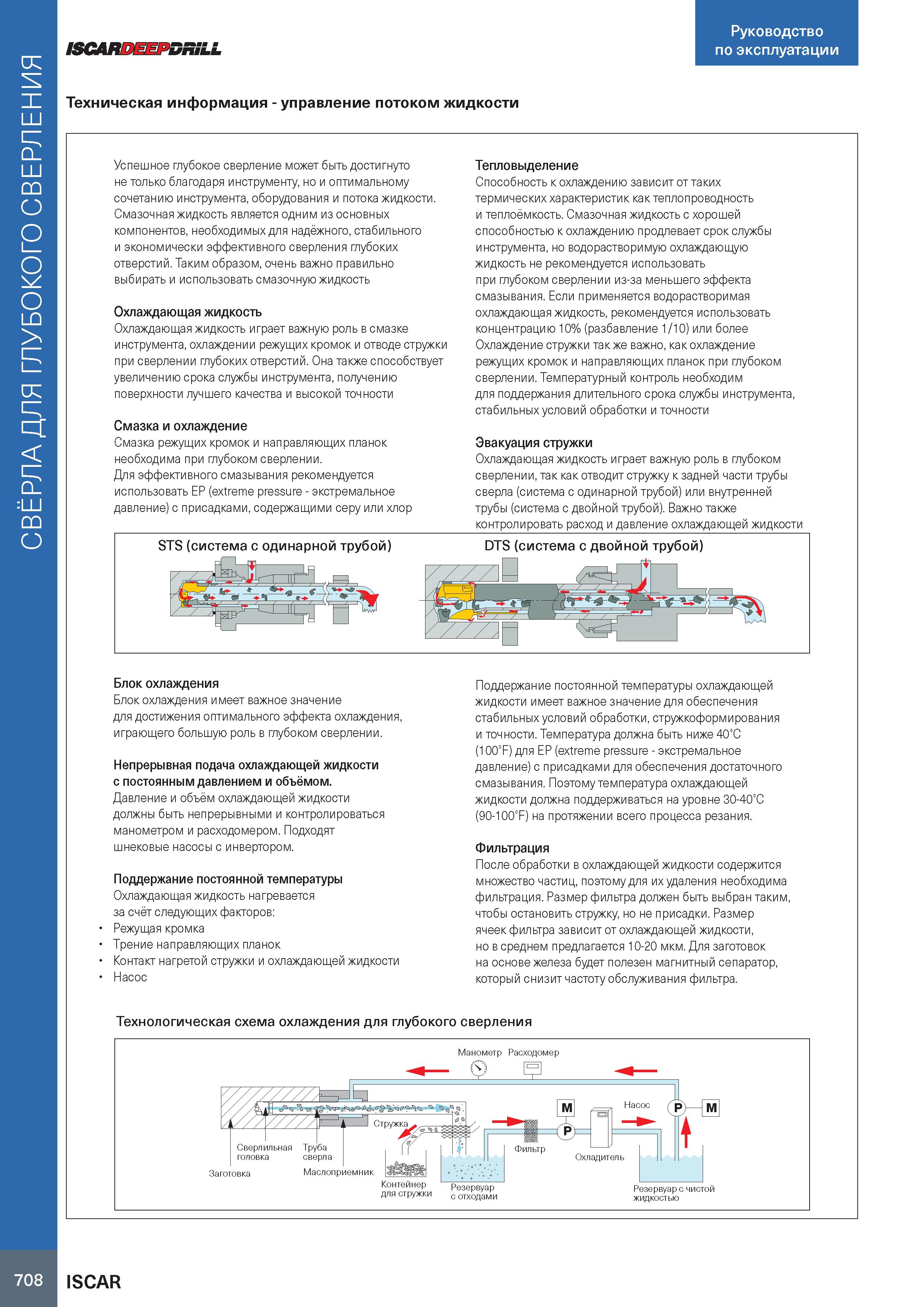

СВЁРЛА ДЛЯ ГЛУБОКОГО СВЕРЛЕНИЯ Руководство по эксплуатации ISCARDEEPDRILL Техническая информация - управление потоком жидкости Успешное глубокое сверление может быть достигнуто не только благодаря инструменту, но и оптимальному сочетанию инструмента, оборудования и потока жидкости. Смазочная жидкость является одним из основных компонентов, необходимых для надёжного, стабильного и экономически эффективного сверления глубоких отверстий. Таким образом, очень важно правильно выбирать и использовать смазочную жидкость Охлаждающая жидкость Охлаждающая жидкость играет важную роль в смазке инструмента, охлаждении режущих кромок и отводе стружки при сверлении глубоких отверстий. Она также способствует увеличению срока службы инструмента, получению поверхности лучшего качества и высокой точности Смазка и охлаждение Смазка режущих кромок и направляющих планок необходима при глубоком сверлении. Для эффективного смазывания рекомендуется использовать EP (extreme pressure - экстремальное давление) с присадками, содержащими серу или хлор Тепловыделение Способность к охлаждению зависит от таких термических характеристик как теплопроводность и теплоёмкость. Смазочная жидкость с хорошей способностью к охлаждению продлевает срок службы инструмента, но водорастворимую охлаждающую жидкость не рекомендуется использовать при глубоком сверлении из-за меньшего эффекта смазывания. Если применяется водорастворимая охлаждающая жидкость, рекомендуется использовать концентрацию 10% (разбавление 1/10) или более Охлаждение стружки так же важно, как охлаждение режущих кромок и направляющих планок при глубоком сверлении. Температурный контроль необходим для поддержания длительного срока службы инструмента, стабильных условий обработки и точности Эвакуация стружки Охлаждающая жидкость играет важную роль в глубоком сверлении, так как отводит стружку к задней части трубы сверла (система с одинарной трубой) или внутренней трубы (система с двойной трубой). Важно также контролировать расход и давление охлаждающей жидкости Блок охлаждения Блок охлаждения имеет важное значение для достижения оптимального эффекта охлаждения, играющего большую роль в глубоком сверлении. ньютон на метр давлением и объёмом. Давление и объём охлаждающей жидкости должны быть непрерывными и контролироваться манометром и расходомером. Подходят шнековые насосы с инвертором. Поддержание постоянной температуры Охлаждающая жидкость нагревается за счёт следующих факторов: Режущая кромка Трение направляющих планок Контакт нагретой стружки и охлаждающей жидкости ньютон на метр предлагается 10-20 мкм. Для заготовок на основе железа будет полезен магнитный сепаратор, который снизит частоту обслуживания фильтра. Технологическая схема охлаждения для глубокого сверления Манометр Расходомер Сверлильная головка Резервуар с чистой жидкостью 708 ISCAR
