691 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.687

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 687 0691 Lab2u

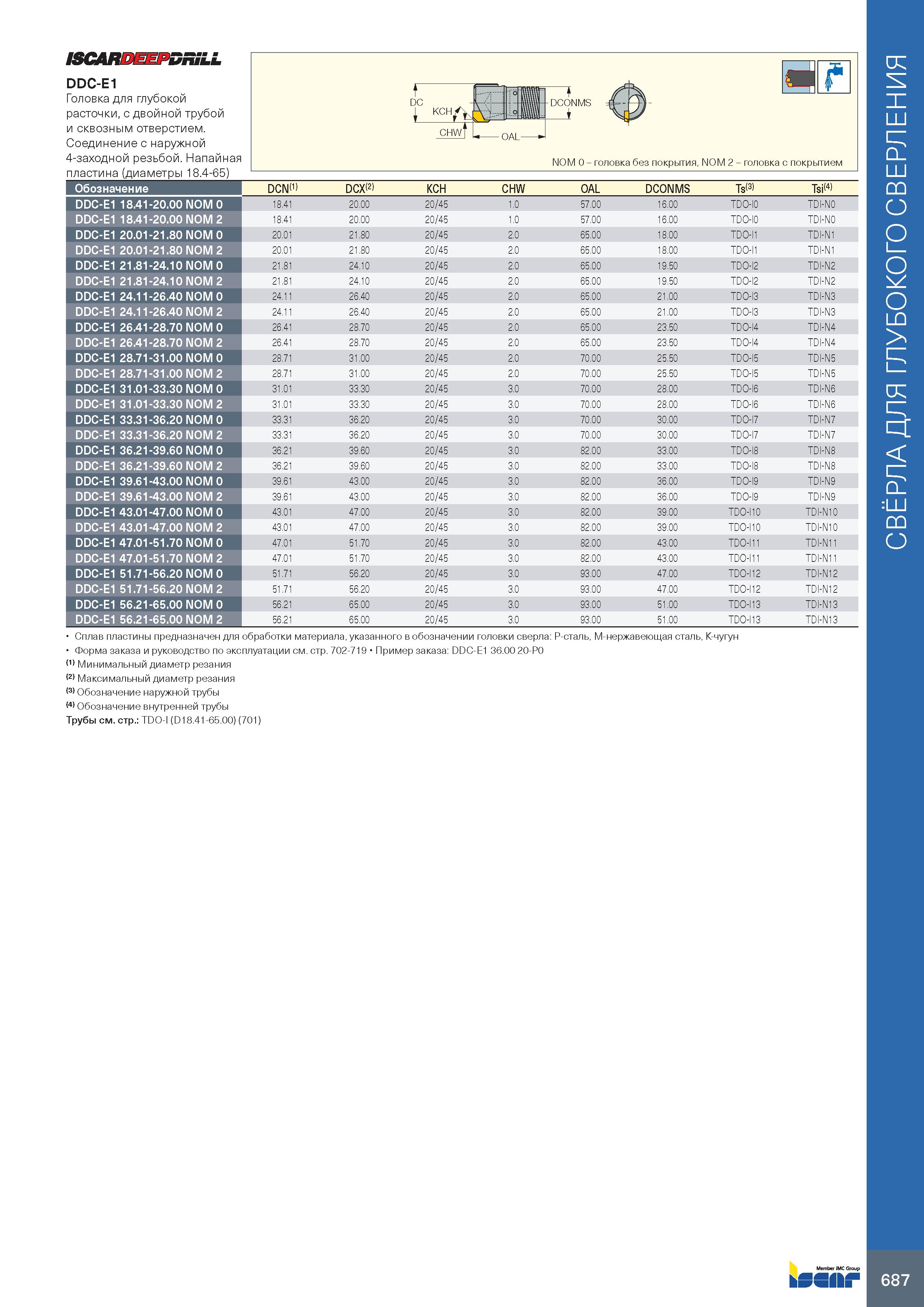

ISCARDEEPDRiLL DDC-E1 Головка для глубокой расточки, с двойной трубой и сквозным отверстием. Соединение с наружной 4-заходной резьбой. ньютон на метр Обозначение DCN(1) DCX(2) KCH CHW OAL DCONMS Ts(3) Tsi(4) DDC-E1 18.41-20.00 NOM 0 18.41 20.00 20/45 1.0 57.00 16.00 TDO-IQ TD -NQ DDC-E1 18.41-20.00 NOM 2 18.41 20.00 20/45 1.0 57.00 16.00 tdo-iq TD -NQ DDC-E1 20.01-21.80 NOM 0 20.01 21.80 20/45 2.0 65.00 18.00 TDO-I1 TD -N1 DDC-E1 20.01-21.80 NOM 2 20.01 21.80 20/45 2.0 65.00 18.00 TDO-I1 TD -N1 DDC-E1 21.81-24.10 NOM 0 21.81 24.10 20/45 2.0 65.00 19.50 TDO-I2 TD -N2 DDC-E1 21.81-24.10 NOM 2 21.81 24.10 20/45 2.0 65.00 19.50 TDO-I2 TD -N2 DDC-E1 24.11-26.40 NOM 0 24.11 26.40 20/45 2.0 65.00 21.00 TDO-I3 TD -N3 DDC-E1 24.11-26.40 NOM 2 24.11 26.40 20/45 2.0 65.00 21.00 TDO-I3 TD -N3 DDC-E1 26.41-28.70 NOM 0 26.41 28.70 20/45 2.0 65.00 23.50 TDO-I4 TD -N4 DDC-E1 26.41-28.70 NOM 2 26.41 28.70 20/45 2.0 65.00 23.50 TDO-I4 TD -N4 DDC-E1 28.71-31.00 NOM 0 28.71 31.00 20/45 2.0 70.00 25.50 TDO-I5 TD -N5 DDC-E1 28.71-31.00 NOM 2 28.71 31.00 20/45 2.0 70.00 25.50 TDO-I5 TD -N5 DDC-E1 31.01-33.30 NOM 0 31.01 33.30 20/45 3.0 70.00 28.00 TDO-I6 TD -N6 DDC-E1 31.01-33.30 NOM 2 31.01 33.30 20/45 3.0 70.00 28.00 TDO-I6 TD -N6 DDC-E1 33.31-36.20 NOM 0 33.31 36.20 20/45 3.0 70.00 30.00 TDO-I7 TD -N7 DDC-E1 33.31-36.20 NOM 2 33.31 36.20 20/45 3.0 70.00 30.00 TDO-I7 TD -N7 DDC-E1 36.21-39.60 NOM 0 36.21 39.60 20/45 3.0 82.00 33.00 TDO-I8 TD -N8 DDC-E1 36.21-39.60 NOM 2 36.21 39.60 20/45 3.0 82.00 33.00 TDO-I8 TD -N8 DDC-E1 39.61-43.00 NOM 0 39.61 43.00 20/45 3.0 82.00 36.00 TDO-I9 TD -N9 DDC-E1 39.61-43.00 NOM 2 39.61 43.00 20/45 3.0 82.00 36.00 TDO-I9 TD -N9 DDC-E1 43.01-47.00 NOM 0 43.01 47.00 20/45 3.0 82.00 39.00 TDO-I1Q TDI -N1Q DDC-E1 43.01-47.00 NOM 2 43.01 47.00 20/45 3.0 82.00 39.00 TDO-I1Q TDI -N1Q DDC-E1 47.01-51.70 NOM 0 47.01 51.70 20/45 3.0 82.00 43.00 TDO-I11 TDI N11 DDC-E1 47.01-51.70 NOM 2 47.01 51.70 20/45 3.0 82.00 43.00 TDO-I11 TDI N11 DDC-E1 51.71-56.20 NOM 0 51.71 56.20 20/45 3.0 93.00 47.00 TDO-I12 TDI N12 DDC-E1 51.71-56.20 NOM 2 51.71 56.20 20/45 3.0 93.00 47.00 TDO-I12 TDI N12 DDC-E1 56.21-65.00 NOM 0 56.21 65.00 20/45 3.0 93.00 51.00 TDO-I13 TDI N13 DDC-E1 56.21-65.00 NOM 2 56.21 65.00 20/45 3.0 93.00 51.00 TDO-I13 TDI N13 Сплав пластины предназначен для обработки материала, указанного в обозначении Форма заказа и руководство по эксплуатации см. стр. 702-719 Пример заказа: DDC-(1) Минимальный диаметр резания Максимальный диаметр резания (3) Обозначение наружной трубы Обозначение внутренней трубы Трубы см. стр.: TDO-I (D18.41-65.00) (701) головки сверла: P-сталь, M-нержавеющая сталь, K-чугун E1 36.00 20-P0 bSSflkf 687 СВЁРЛА ДЛЯ ГЛУБОКОГО СВЕРЛЕНИЯ
