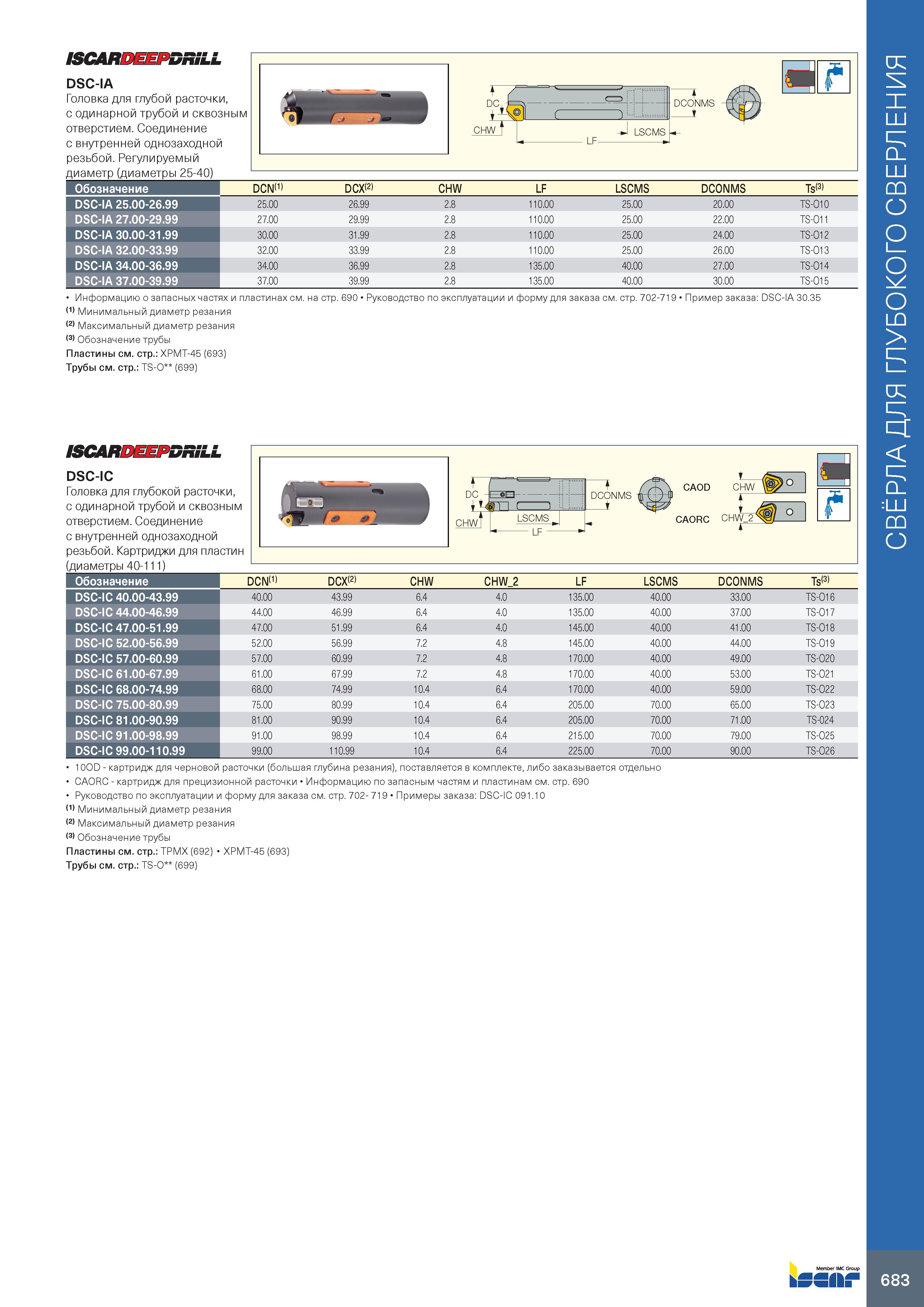

ISCAR DRSLL DSC-IA Головка для глубой расточки, с одинарной трубой и сквозным отверстием. Соединение с внутренней однозаходной резьбой. Регулируемый диаметр (диаметры 25-40) Обозначение DCN(1) DCX(2) CHW LF LSCMS DCONMS Ts(3) DSC-IA 25.00-26.99 25.00 26.99 2.8 110.00 25.00 20.00 TS-010 DSC-IA 27.00-29.99 27.00 29.99 2.8 110.00 25.00 22.00 TS-011 DSC-IA 30.00-31.99 30.00 31.99 2.8 110.00 25.00 24.00 TS-012 DSC-IA 32.00-33.99 32.00 33.99 2.8 110.00 25.00 26.00 TS-013 DSC-IA 34.00-36.99 34.00 36.99 2.8 135.00 40.00 27.00 TS-014 DSC-IA 37.00-39.99 37.00 39.99 2.8 135.00 40.00 30.00 TS-015 Информацию о запасных частях и пластинах см. на стр. 690 Руководство по эксплуатации и форму для заказа см. стр. 702-719 Пример заказа: DSC-IA 30.35 (1) Минимальный диаметр резания (2) Максимальный диаметр резания (3) Обозначение трубы Пластины см. стр.: XPMT-45 (693) Трубы см. стр.: TS-O (699) ISCARHMElPDRiLL DSC-IC Головка для глубокой расточки, с одинарной трубой и сквозным отверстием. Соединение с внутренней однозаходной резьбой. Картриджи для пластин (диаметры 40-111) CHW CHW 2 100D - картридж для черновой расточки (большая глубина резания), поставляется в комплекте, либо заказывается отдельно CA0RC - картридж для прецизионной расточки Информацию по запасным частям и пластинам см. стр. 690 Руководство по эксплуатации и форму для заказа см. стр. 702- 719 Примеры заказа: DSC-IC 091.10 (1) Минимальный диаметр резания (2) Максимальный диаметр резания (3) Обозначение трубы Пластины см. стр.: TPMX (692) XPMT-45 (693) Трубы см. стр.: TS-O (699) Обозначение DCN(1) DCX(2) CHW CHW 2 LF LSCMS DCONMS Ts(3) DSC-IC 40.00-43.99 40.00 43.99 6.4 4.0 135.00 40.00 33.00 TS-016 DSC-IC 44.00-46.99 44.00 46.99 6.4 4.0 135.00 40.00 37.00 TS-017 DSC-IC 47.00-51.99 47.00 51.99 6.4 4.0 145.00 40.00 41.00 TS-018 DSC-IC 52.00-56.99 52.00 56.99 7.2 4.8 145.00 40.00 44.00 TS-019 DSC-IC 57.00-60.99 57.00 60.99 7.2 4.8 170.00 40.00 49.00 TS-020 DSC-IC 61.00-67.99 61.00 67.99 7.2 4.8 170.00 40.00 53.00 TS-021 DSC-IC 68.00-74.99 68.00 74.99 10.4 6.4 170.00 40.00 59.00 TS-022 DSC-IC 75.00-80.99 75.00 80.99 10.4 6.4 205.00 70.00 65.00 TS-023 DSC-IC 81.00-90.99 81.00 90.99 10.4 6.4 205.00 70.00 71.00 TS-024 DSC-IC 91.00-98.99 91.00 98.99 10.4 6.4 215.00 70.00 79.00 TS-025 DSC-IC 99.00-110.99 99.00 110.99 10.4 6.4 225.00 70.00 90.00 TS-026 Member IMC Group bSSIir 683 СВЁРЛА ДЛЯ ГЛУБОКОГО СВЕРЛЕНИЯ
