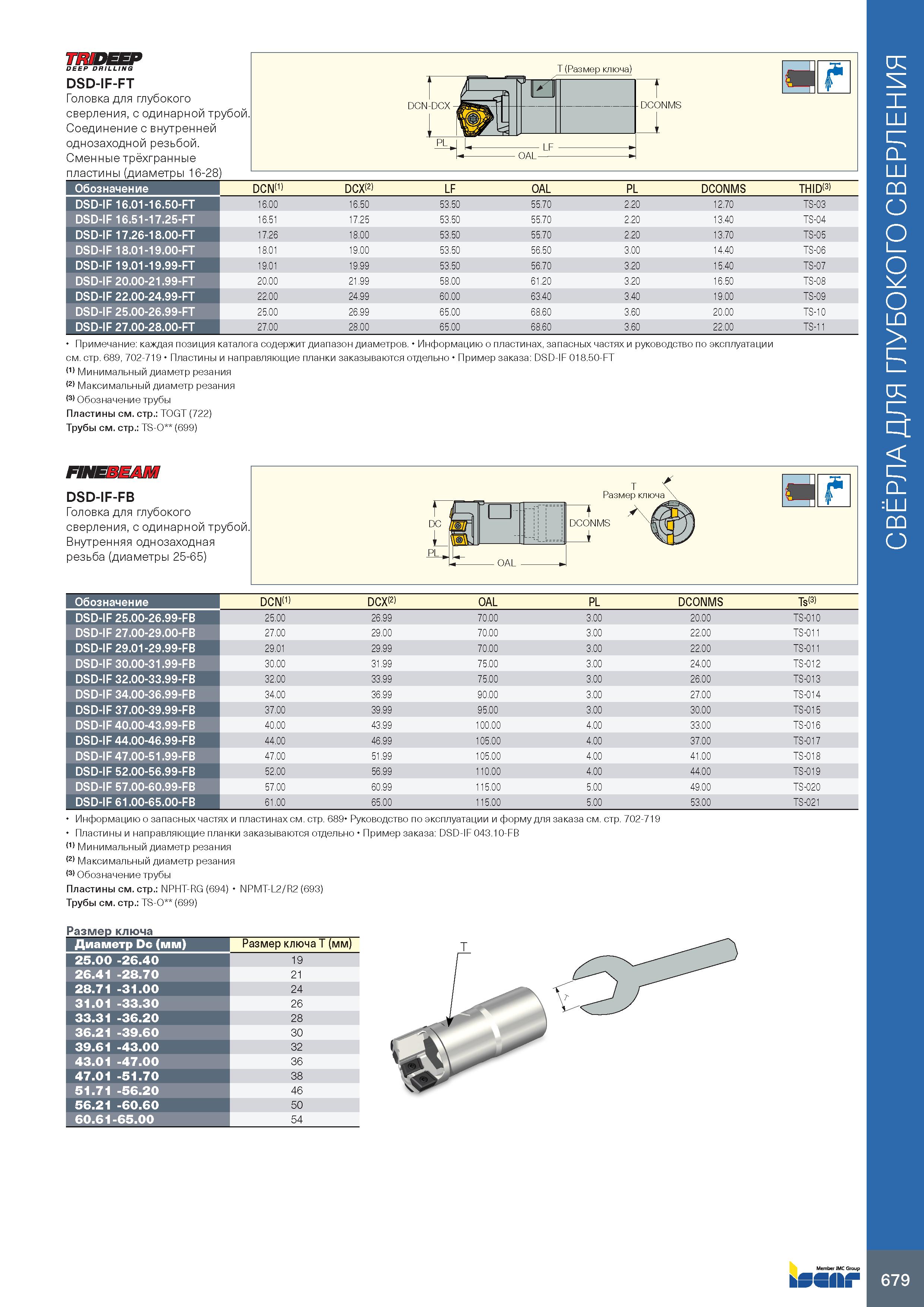

DEEP DRILLING DSD-IF-FT Головка для глубокого сверления, с одинарной трубой Соединение с внутренней однозаходной резьбой. Сменные трёхгранные пластины (диаметры 16-28) T (Размер ключа) DCN DCONMS IE Обозначение DCN(1) DCX(2) LF OAL PL DCONMS THID(3) DSD-IF 16.01-16.50-FT 16.00 16.50 53.50 55.70 2.20 12.70 TS-03 DSD-IF 16.51-17.25-FT 16.51 17.25 53.50 55.70 2.20 13.40 TS-04 DSD-IF 17.26-18.00-FT 17.26 18.00 53.50 55.70 2.20 13.70 TS-05 DSD-IF 18.01-19.00-FT 18.01 19.00 53.50 56.50 3.00 14.40 TS-06 DSD-IF 19.01-19.99-FT 19.01 19.99 53.50 56.70 3.20 15.40 TS-07 DSD-IF 20.00-21.99-FT 20.00 21.99 58.00 61.20 3.20 16.50 TS-08 DSD-IF 22.00-24.99-FT 22.00 24.99 60.00 63.40 3.40 19.00 TS-09 DSD-IF 25.00-26.99-FT 25.00 26.99 65.00 68.60 3.60 20.00 TS-10 DSD-IF 27.00-28.00-FT 27.00 28.00 65.00 68.60 3.60 22.00 TS-11 Примечание: каждая позиция каталога содержит диапазон диаметров. Информацию о пластинах, запасных частях и руководство по эксплуатации см. стр. 689, 702-719 Пластины и направляющие планки заказываются отдельно Пример заказа: DSD-IF 018.50-FT (1) Минимальный диаметр резания (2) Максимальный диаметр резания (3) Обозначение трубы Пластины см. стр.: TOGT (722) Трубы см. стр.: TS-O (699) FINEBEAM DSD-IF-FB Головка для глубокого сверления, с одинарной трубой Внутренняя однозаходная резьба (диаметры 25-65) Обозначение DCN(1) DCX(2) OAL PL DCONMS Ts(3) DSD-IF 25.00-26.99-FB 25.00 26.99 70.00 3.00 20.00 TS-010 DSD-IF 27.00-29.00-FB 27.00 29.00 70.00 3.00 22.00 TS-011 DSD-IF 29.01-29.99-FB 29.01 29.99 70.00 3.00 22.00 TS-011 DSD-IF 30.00-31.99-FB 30.00 31.99 75.00 3.00 24.00 TS-012 DSD-IF 32.00-33.99-FB 32.00 33.99 75.00 3.00 26.00 TS-013 DSD-IF 34.00-36.99-FB 34.00 36.99 90.00 3.00 27.00 TS-014 DSD-IF 37.00-39.99-FB 37.00 39.99 95.00 3.00 30.00 TS-015 DSD-IF 40.00-43.99-FB 40.00 43.99 100.00 4.00 33.00 TS-016 DSD-IF 44.00-46.99-FB 44.00 46.99 105.00 4.00 37.00 TS-017 DSD-IF 47.00-51.99-FB 47.00 51.99 105.00 4.00 41.00 TS-018 DSD-IF 52.00-56.99-FB 52.00 56.99 110.00 4.00 44.00 TS-019 DSD-IF 57.00-60.99-FB 57.00 60.99 115.00 5.00 49.00 TS-020 DSD-IF 61.00-65.00-FB 61.00 65.00 115.00 5.00 53.00 TS -021 Информацию о запасных частях и пластинах см. стр. 689 Руководство по эксплуатации и форму для заказа см. стр. 702-719 Пластины и направляющие планки заказываются отдельно Пример заказа: DSD-IF 043.10-FB (1) Минимальный диаметр резания (2) Максимальный диаметр резания (3) Обозначение трубы Пластины см. стр.: NPHT-RG (694) NPMT-L2/R2 (693) Трубы см. стр.: TS-O (699) Размер ключа Диаметр Dc (мм) Размер ключа T (мм) 25.00 -26.40 19 26.41 -28.70 21 28.71 -31.00 24 31.01 -33.30 26 33.31 -36.20 28 36.21 -39.60 30 39.61 -43.00 32 43.01 -47.00 36 47.01 -51.70 38 51.71 -56.20 46 56.21 -60.60 50 60.61-65.00 54 679 СВЁРЛА ДЛЯ ГЛУБОКОГО СВЕРЛЕНИЯ
