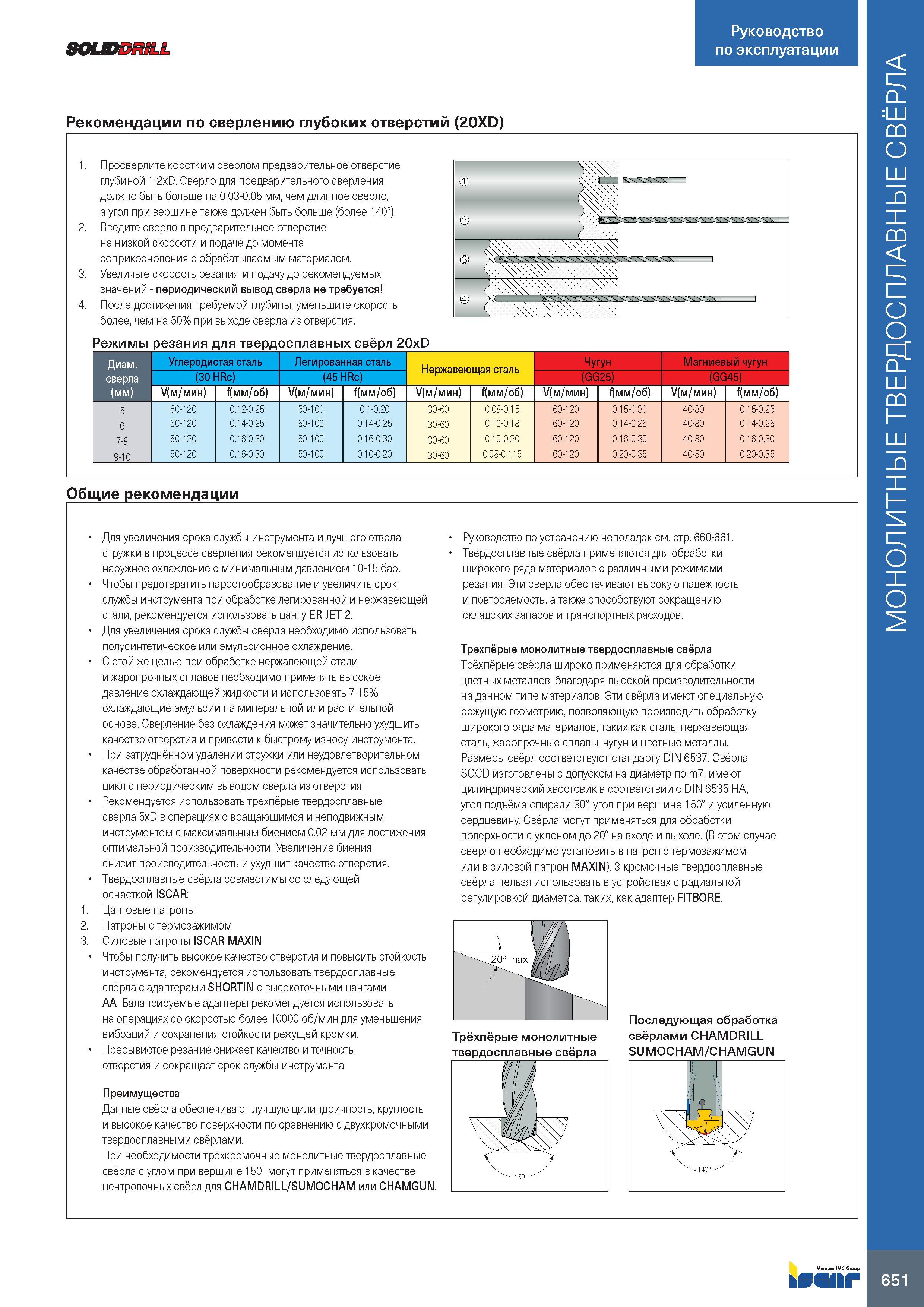

SOUDDRiLL Руководство по эксплуатации Рекомендации по сверлению глубоких отверстий (20XD) Просверлите коротким сверлом предварительное отверстие глубиной 1-2xD. Сверло для предварительного сверления должно быть больше на 0.03-0.05 мм, чем длинное сверло, а угол при вершине также должен быть больше (более 140°). Введите сверло в предварительное отверстие на низкой скорости и подаче до момента соприкосновения с обрабатываемым материалом. Увеличьте скорость резания и подачу до рекомендуемых значений - периодический вывод сверла не требуется После достижения требуемой глубины, уменьшите скорость более, чем на 50% при выходе сверла из отверстия. Режимы резания для твердосплавных свёрл 20xD сверла Углеродистая сталь Легированная сталь ньютон на метр давлением 10-15 бар. Чтобы предотвратить наростообразование и увеличить срок службы инструмента при обработке легированной и нержавеющей стали, рекомендуется использовать цангу ER JET 2. Для увеличения срока службы сверла необходимо использовать полусинтетическое или эмульсионное охлаждение. С этой же целью при обработке нержавеющей стали и жаропрочных сплавов необходимо применять высокое давление охлаждающей жидкости и использовать 7-15% охлаждающие эмульсии на минеральной или растительной основе. Сверление без охлаждения может значительно ухудшить качество отверстия и привести к быстрому износу инструмента. При затруднённом удалении стружки или неудовлетворительном качестве обработанной поверхности рекомендуется использовать цикл с периодическим выводом сверла из отверстия. Рекомендуется использовать трехпёрые твердосплавные свёрла 5xD в операциях с вращающимся и неподвижным инструментом с максимальным биением 0.02 мм для достижения оптимальной производительности. Увеличение биения снизит производительность и ухудшит качество отверстия. Твердосплавные свёрла совместимы со следующей оснасткой ISCAR: Цанговые патроны Патроны с термозажимом Силовые патроны ISCAR MAXIN Чтобы получить высокое качество отверстия и повысить стойкость инструмента, рекомендуется использовать твердосплавные свёрла с адаптерами SHORTIN с высокоточными цангами AA. Балансируемые адаптеры рекомендуется использовать на операциях со скоростью более 10000 об/мин для уменьшения вибраций и сохранения стойкости режущей кромки. Прерывистое резание снижает качество и точность отверстия и сокращает срок службы инструмента. Преимущества Данные свёрла обеспечивают лучшую цилиндричность, круглость и высокое качество поверхности по сравнению с двухкромочными твердосплавными свёрлами. При необходимости трёхкромочные монолитные твердосплавные свёрла с углом при вершине 150" могут применяться в качестве центровочных свёрл для CHAMDRILL/SUMOCHAM или CHAMGUN. Руководство по устранению неполадок см. стр. 660-661. Твердосплавные свёрла применяются для обработки широкого ряда материалов с различными режимами резания. Эти сверла обеспечивают высокую надежность и повторяемость, а также способствуют сокращению складских запасов и транспортных расходов. Трехпёрые монолитные твердосплавные свёрла Трёхпёрые свёрла широко применяются для обработки цветных металлов, благодаря высокой производительности на данном типе материалов. Эти свёрла имеют специальную режущую геометрию, позволяющую производить обработку широкого ряда материалов, таких как сталь, нержавеющая сталь, жаропрочные сплавы, чугун и цветные металлы. Размеры свёрл соответствуют стандарту DIN 6537. Свёрла SCCD изготовлены с допуском на диаметр по m7, имеют цилиндрический хвостовик в соответствии с DIN 6535 HA, угол подъёма спирали 30°, угол при вершине 150° и усиленную сердцевину. Свёрла могут применяться для обработки поверхности с уклоном до 20° на входе и выходе. (В этом случае сверло необходимо установить в патрон с термозажимом или в силовой патрон MAXIN). 3-кромочные твердосплавные свёрла нельзя использовать в устройствах с радиальной регулировкой диаметра, таких, как адаптер FITBORE. Трёхпёрые монолитные твердосплавные свёрла Последующая обработка свёрлами CHAMDRILL SUMOCHAM/CHAMGUN kSSIIi 651 Монолитные твердосплавные свёрла
