Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 634 0638 Lab2u

Обновлено 2020-08-24 06:50:41

Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system ISCAR \| Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка (Всего 1188 стр.)

638 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.634

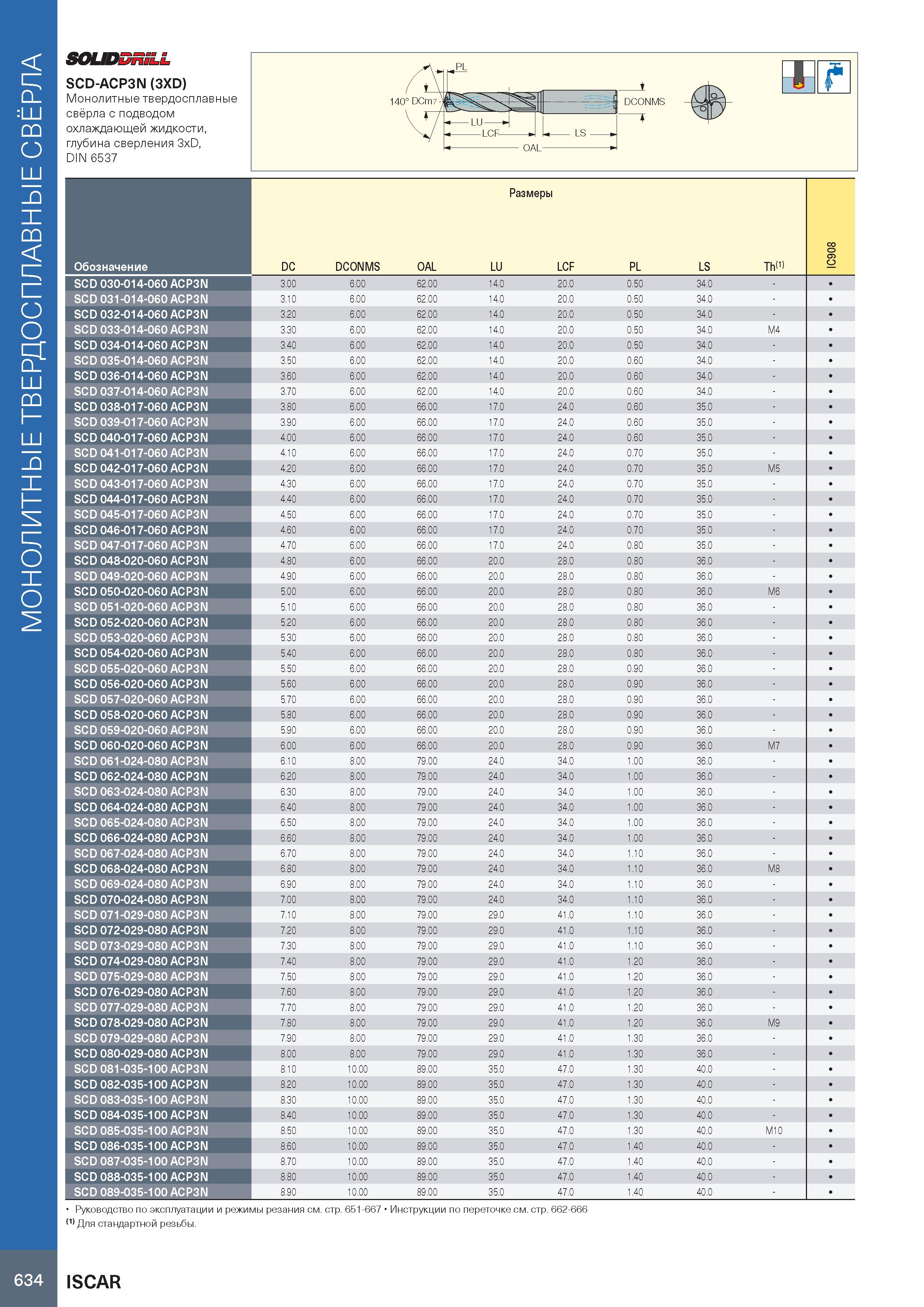

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 634 0638 Lab2u Монолитные твердосплавные свёрла SOUDDniLL SCD-ACP3N (3XD) Монолитные твердосплавные свёрла с подводом охлаждающей жидкости, глубина сверления 3xD, DIN 6537 h DCONMS EH Обозначение Размеры IC908 DC DCONMS OAL LU LCF PL LS Th(1) SCD 030-014-060 ACP3N 3.00 6 00 62 .00 14.0 20.0 0.50 34.0 SCD 031-014-060 ACP3N 3.10 6 00 62 .00 14.0 20.0 0.50 34.0 SCD 032-014-060 ACP3N 3.20 6 00 62 .00 14.0 20.0 0.50 34.0 SCD 033-014-060 ACP3N 3.30 6 00 62 .00 14.0 20.0 0.50 34.0 M4 SCD 034-014-060 ACP3N 3.40 6 00 62 .00 14.0 20.0 0.50 34.0 SCD 035-014-060 ACP3N 3.50 6 00 62 .00 14.0 20.0 0.60 34.0 SCD 036-014-060 ACP3N 3.60 6 00 62 .00 14.0 20.0 0.60 34.0 SCD 037-014-060 ACP3N 3.70 6 00 62 .00 14.0 20.0 0.60 34.0 SCD 038-017-060 ACP3N 3.80 6 00 66 .00 17.0 24.0 0.60 35.0 SCD 039-017-060 ACP3N 3.90 6 00 66 .00 17.0 24.0 0.60 35.0 SCD 040-017-060 ACP3N 4.00 6 00 66 .00 17.0 24.0 0.60 35.0 SCD 041-017-060 ACP3N 4.10 6 00 66 .00 17.0 24.0 0.70 35.0 SCD 042-017-060 ACP3N 4.20 6 00 66 .00 17.0 24.0 0.70 35.0 M5 SCD 043-017-060 ACP3N 4.30 6 00 66 .00 17.0 24.0 0.70 35.0 SCD 044-017-060 ACP3N 4.40 6 00 66 .00 17.0 24.0 0.70 35.0 SCD 045-017-060 ACP3N 4.50 6 00 66 .00 17.0 24.0 0.70 35.0 SCD 046-017-060 ACP3N 4.60 6 00 66 .00 17.0 24.0 0.70 35.0 SCD 047-017-060 ACP3N 4.70 6 00 66 .00 17.0 24.0 0.80 35.0 SCD 048-020-060 ACP3N 4.80 6 00 66 .00 20.0 28.0 0.80 36.0 SCD 049-020-060 ACP3N 4.90 6 00 66 .00 20.0 28.0 0.80 36.0 SCD 050-020-060 ACP3N 5.00 6 00 66 .00 20.0 28.0 0.80 36.0 M6 SCD 051-020-060 ACP3N 5.10 6 00 66 .00 20.0 28.0 0.80 36.0 SCD 052-020-060 ACP3N 5.20 6 00 66 .00 20.0 28.0 0.80 36.0 SCD 053-020-060 ACP3N 5.30 6 00 66 .00 20.0 28.0 0.80 36.0 SCD 054-020-060 ACP3N 5.40 6 00 66 .00 20.0 28.0 0.80 36.0 SCD 055-020-060 ACP3N 5.50 6 00 66 .00 20.0 28.0 0.90 36.0 SCD 056-020-060 ACP3N 5.60 6 00 66 .00 20.0 28.0 0.90 36.0 SCD 057-020-060 ACP3N 5.70 6 00 66 .00 20.0 28.0 0.90 36.0 SCD 058-020-060 ACP3N 5.80 6 00 66 .00 20.0 28.0 0.90 36.0 SCD 059-020-060 ACP3N 5.90 6 00 66 .00 20.0 28.0 0.90 36.0 SCD 060-020-060 ACP3N 6.00 6 00 66 .00 20.0 28.0 0.90 36.0 M7 SCD 061-024-080 ACP3N 6.10 8 00 79 .00 24.0 34.0 1.00 36.0 SCD 062-024-080 ACP3N 6.20 8 00 79 .00 24.0 34.0 1.00 36.0 SCD 063-024-080 ACP3N 6.30 8 00 79 .00 24.0 34.0 1.00 36.0 SCD 064-024-080 ACP3N 6.40 8 00 79 .00 24.0 34.0 1.00 36.0 SCD 065-024-080 ACP3N 6.50 8 00 79 .00 24.0 34.0 1.00 36.0 SCD 066-024-080 ACP3N 6.60 8 00 79 .00 24.0 34.0 1.00 36.0 SCD 067-024-080 ACP3N 6.70 8 00 79 .00 24.0 34.0 1.10 36.0 SCD 068-024-080 ACP3N 6.80 8 00 79 .00 24.0 34.0 1.10 36.0 M8 SCD 069-024-080 ACP3N 6.90 8 00 79 .00 24.0 34.0 1.10 36.0 SCD 070-024-080 ACP3N 7.00 8 00 79 .00 24.0 34.0 1.10 36.0 SCD 071-029-080 ACP3N 7.10 8 00 79 .00 29.0 41.0 1.10 36.0 SCD 072-029-080 ACP3N 7.20 8 00 79 .00 29.0 41.0 1.10 36.0 SCD 073-029-080 ACP3N 7.30 8 00 79 .00 29.0 41.0 1.10 36.0 SCD 074-029-080 ACP3N 7.40 8 00 79 .00 29.0 41.0 1.20 36.0 SCD 075-029-080 ACP3N 7.50 8 00 79 .00 29.0 41.0 1.20 36.0 SCD 076-029-080 ACP3N 7.60 8 00 79 .00 29.0 41.0 1.20 36.0 SCD 077-029-080 ACP3N 7.70 8 00 79 .00 29.0 41.0 1.20 36.0 SCD 078-029-080 ACP3N 7.80 8 00 79 .00 29.0 41.0 1.20 36.0 M9 SCD 079-029-080 ACP3N 7.90 8 00 79 .00 29.0 41.0 1.30 36.0 SCD 080-029-080 ACP3N 8.00 8 00 79 .00 29.0 41.0 1.30 36.0 SCD 081-035-100 ACP3N 8.10 10.00 89 .00 35.0 47.0 1.30 40.0 SCD 082-035-100 ACP3N 8.20 10 .00 89 .00 35.0 47.0 1.30 40.0 SCD 083-035-100 ACP3N 8.30 10 .00 89 .00 35.0 47.0 1.30 40.0 SCD 084-035-100 ACP3N 8.40 10 .00 89 .00 35.0 47.0 1.30 40.0 SCD 085-035-100 ACP3N 8.50 10 .00 89 .00 35.0 47.0 1.30 40.0 M10 SCD 086-035-100 ACP3N 8.60 10 .00 89 .00 35.0 47.0 1.40 40.0 SCD 087-035-100 ACP3N 8.70 10 .00 89 .00 35.0 47.0 1.40 40.0 SCD 088-035-100 ACP3N 8.80 10 .00 89 .00 35.0 47.0 1.40 40.0 SCD 089-035-100 ACP3N 8.90 10 .00 89 .00 35.0 47.0 1.40 40.0 Руководство по эксплуатации и режимы резания см. стр. (1) Для стандартной резьбы. 651-667 Инструкции по переточке см. стр. 662-666 634 ISCAR
