Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system ISCAR | Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка (Всего 1188 стр.) |
|||||
634 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.630 |
|||||

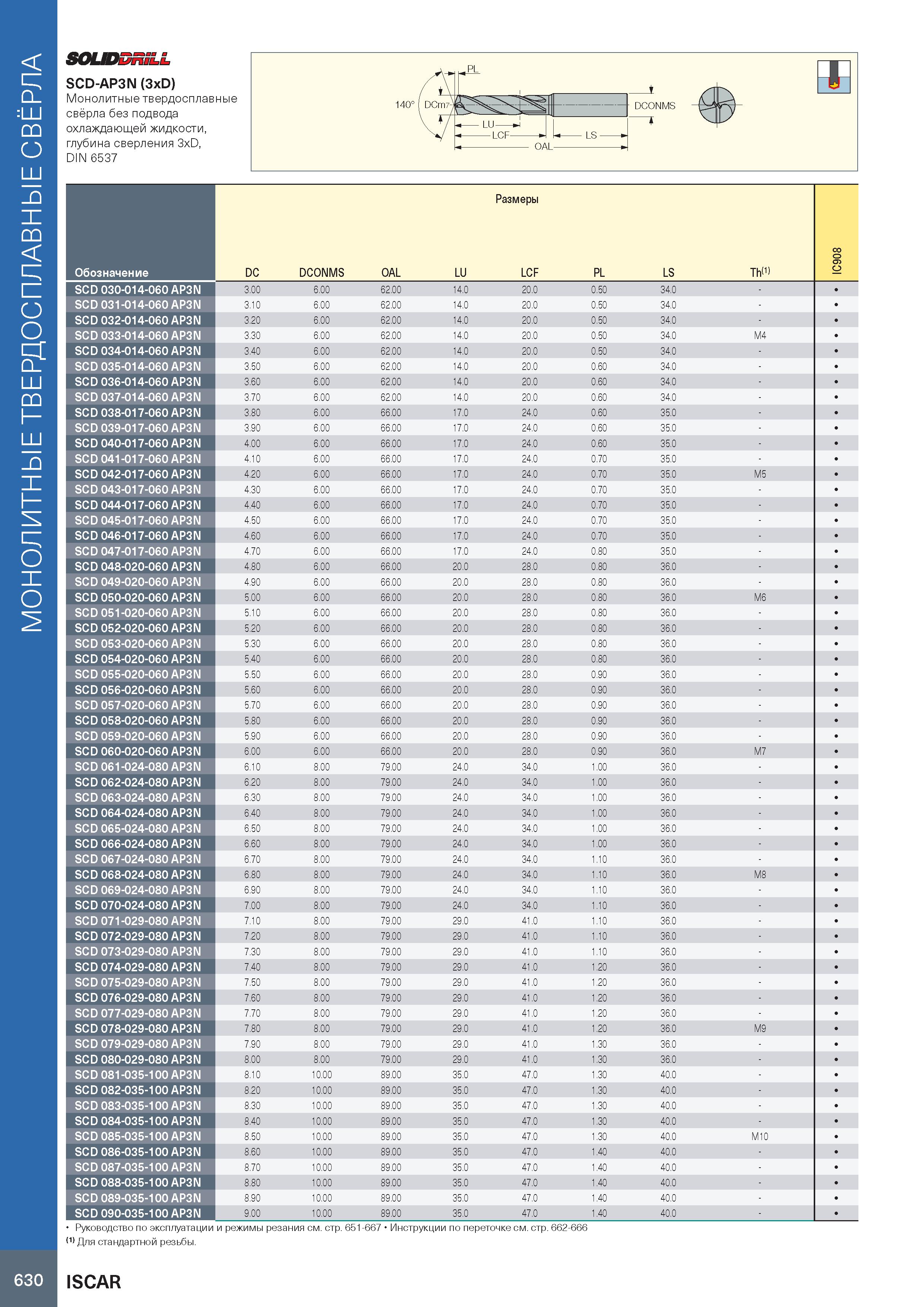

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 630 0634 Lab2u Монолитные твердосплавные свёрла SOUDDniLL SCD-AP3N (3xD) Монолитные твердосплавные свёрла без подвода охлаждающей жидкости, глубина сверления 3xD, DIN 6537 DCONMS Размеры I Обозначение DC DCONMS OAL LU LCF PL LS Th(1) IC908 SCD 030-014-060 AP3N 3.00 6 00 62 00 14.0 20.0 0.50 34.0 SCD 031-014-060 AP3N 3.10 6 00 62 00 14.0 20.0 0.50 34.0 SCD 032-014-060 AP3N 3.20 6 00 62 00 14.0 20.0 0.50 34.0 SCD 033-014-060 AP3N 3.30 6 00 62 00 14.0 20.0 0.50 34.0 M4 SCD 034-014-060 AP3N 3.40 6 00 62 00 14.0 20.0 0.50 34.0 SCD 035-014-060 AP3N 3.50 6 00 62 00 14.0 20.0 0.60 34.0 SCD 036-014-060 AP3N 3.60 6 00 62 00 14.0 20.0 0.60 34.0 SCD 037-014-060 AP3N 3.70 6 00 62 00 14.0 20.0 0.60 34.0 SCD 038-017-060 AP3N 3.80 6 00 66 00 17.0 24.0 0.60 35.0 SCD 039-017-060 AP3N 3.90 6 00 66 00 17.0 24.0 0.60 35.0 SCD 040-017-060 AP3N 4.00 6 00 66 00 17.0 24.0 0.60 35.0 SCD 041-017-060 AP3N 4.10 6 00 66 00 17.0 24.0 0.70 35.0 SCD 042-017-060 AP3N 4.20 6 00 66 00 17.0 24.0 0.70 35.0 M5 SCD 043-017-060 AP3N 4.30 6 00 66 00 17.0 24.0 0.70 35.0 SCD 044-017-060 AP3N 4.40 6 00 66 00 17.0 24.0 0.70 35.0 SCD 045-017-060 AP3N 4.50 6 00 66 00 17.0 24.0 0.70 35.0 SCD 046-017-060 AP3N 4.60 6 00 66 00 17.0 24.0 0.70 35.0 SCD 047-017-060 AP3N 4.70 6 00 66 00 17.0 24.0 0.80 35.0 SCD 048-020-060 AP3N 4.80 6 00 66 00 20.0 28.0 0.80 36.0 SCD 049-020-060 AP3N 4.90 6 00 66 00 20.0 28.0 0.80 36.0 SCD 050-020-060 AP3N 5.00 6 00 66 00 20.0 28.0 0.80 36.0 M6 SCD 051-020-060 AP3N 5.10 6 00 66 00 20.0 28.0 0.80 36.0 SCD 052-020-060 AP3N 5.20 6 00 66 00 20.0 28.0 0.80 36.0 SCD 053-020-060 AP3N 5.30 6 00 66 00 20.0 28.0 0.80 36.0 SCD 054-020-060 AP3N 5.40 6 00 66 00 20.0 28.0 0.80 36.0 SCD 055-020-060 AP3N 5.50 6 00 66 00 20.0 28.0 0.90 36.0 SCD 056-020-060 AP3N 5.60 6 00 66 00 20.0 28.0 0.90 36.0 SCD 057-020-060 AP3N 5.70 6 00 66 00 20.0 28.0 0.90 36.0 SCD 058-020-060 AP3N 5.80 6 00 66 00 20.0 28.0 0.90 36.0 SCD 059-020-060 AP3N 5.90 6 00 66 00 20.0 28.0 0.90 36.0 SCD 060-020-060 AP3N 6.00 6 00 66 00 20.0 28.0 0.90 36.0 M7 SCD 061-024-080 AP3N 6.10 8 00 79 00 24.0 34.0 1.00 36.0 SCD 062-024-080 AP3N 6.20 8 00 79 00 24.0 34.0 1.00 36.0 SCD 063-024-080 AP3N 6.30 8 00 79 00 24.0 34.0 1.00 36.0 SCD 064-024-080 AP3N 6.40 8 00 79 00 24.0 34.0 1.00 36.0 SCD 065-024-080 AP3N 6.50 8 00 79 00 24.0 34.0 1.00 36.0 SCD 066-024-080 AP3N 6.60 8 00 79 00 24.0 34.0 1.00 36.0 SCD 067-024-080 AP3N 6.70 8 00 79 00 24.0 34.0 1.10 36.0 SCD 068-024-080 AP3N 6.80 8 00 79 00 24.0 34.0 1.10 36.0 M8 SCD 069-024-080 AP3N 6.90 8 00 79 00 24.0 34.0 1.10 36.0 SCD 070-024-080 AP3N 7.00 8 00 79 00 24.0 34.0 1.10 36.0 SCD 071-029-080 AP3N 7.10 8 00 79 00 29.0 41.0 1.10 36.0 SCD 072-029-080 AP3N 7.20 8 00 79 00 29.0 41.0 1.10 36.0 SCD 073-029-080 AP3N 7.30 8 00 79 00 29.0 41.0 1.10 36.0 SCD 074-029-080 AP3N 7.40 8 00 79 00 29.0 41.0 1.20 36.0 SCD 075-029-080 AP3N 7.50 8 00 79 00 29.0 41.0 1.20 36.0 SCD 076-029-080 AP3N 7.60 8 00 79 00 29.0 41.0 1.20 36.0 SCD 077-029-080 AP3N 7.70 8 00 79 00 29.0 41.0 1.20 36.0 SCD 078-029-080 AP3N 7.80 8 00 79 00 29.0 41.0 1.20 36.0 M9 SCD 079-029-080 AP3N 7.90 8 00 79 00 29.0 41.0 1.30 36.0 SCD 080-029-080 AP3N 8.00 8 00 79 00 29.0 41.0 1.30 36.0 SCD 081-035-100 AP3N 8.10 10 .00 89 00 35.0 47.0 1.30 40.0 SCD 082-035-100 AP3N 8.20 10 .00 89 00 35.0 47.0 1.30 40.0 SCD 083-035-100 AP3N 8.30 10 .00 89 00 35.0 47.0 1.30 40.0 SCD 084-035-100 AP3N 8.40 10 .00 89 00 35.0 47.0 1.30 40.0 SCD 085-035-100 AP3N 8.50 10 .00 89 00 35.0 47.0 1.30 40.0 M10 SCD 086-035-100 AP3N 8.60 10 .00 89 00 35.0 47.0 1.40 40.0 SCD 087-035-100 AP3N 8.70 10 .00 89 00 35.0 47.0 1.40 40.0 SCD 088-035-100 AP3N 8.80 10 .00 89 00 35.0 47.0 1.40 40.0 SCD 089-035-100 AP3N 8.90 10 .00 89 00 35.0 47.0 1.40 40.0 SCD 090-035-100 AP3N 9.00 10 .00 89 00 35.0 47.0 1.40 40.0 Руководство по эксплуатации и режимы резания см. стр. 651-667 Инструкции по переточке см. стр. 662-666 (1) Для стандартной резьбы. 630 ISCAR |
|||||
