630 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.626

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 626 0630 Lab2u

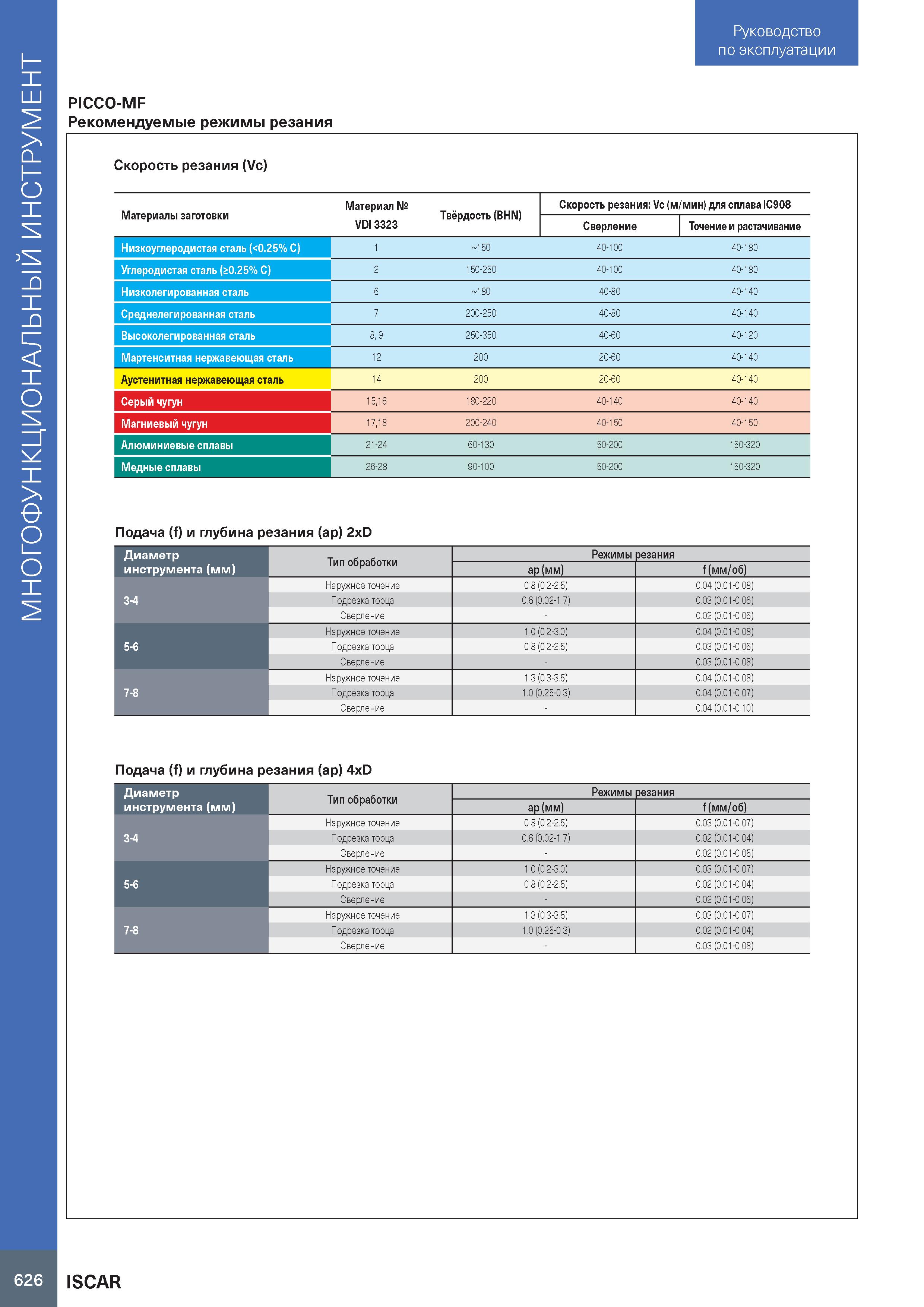

МНОГОФУНКЦИОНАЛЬНЫЙ ИНСТРУМЕНТ Руководство по эксплуатации PICCO-MF Рекомендуемые режимы резания Скорость резания (Vc) Материалы заготовки Материал № Твёрдость (BHN) Скорость резания: Vc (м/мин) для сплава IC908 VDI 3323 Сверление Точение и растачивание Низкоуглеродистая сталь ( 0.25% C) 1 150 40-100 40-180 Углеродистая сталь (20.25% C) 2 150-250 40-100 40-180 Низколегированная сталь 6 180 40-80 40-140 Среднелегированная сталь 7 200-250 40-80 40-140 Высоколегированная сталь 8, 9 250-350 40-60 40-120 Мартенситная нержавеющая сталь 12 200 20-60 40-140 Аустенитная нержавеющая сталь 14 200 20-60 40-140 Серый чугун 15,16 180-220 40-140 40-140 Магниевый чугун 17,18 200-240 40-150 40-150 Алюминиевые сплавы 21-24 60-130 50-200 150-320 Медные сплавы 26-28 90-100 50-200 150-320 Подача (f) и глубина резания (ap) 2xD Диаметр Тип обработки Режимы резания инструмента (мм) ap (мм) f (мм/об) Наружное точение 0.8 (0.2-2.5) 0.04 (0.01-0.08) 3-4 Подрезка торца 0.6 (0.02-1.7) 0.03 (0.01-0.06) Сверление 0.02 (0.01-0.06) Наружное точение 1.0 (0.2-3.0) 0.04 (0.01-0.08) 5-6 Подрезка торца 0.8 (0.2-2.5) 0.03 (0.01-0.06) Сверление 0.03 (0.01-0.08) Наружное точение 1.3 (0.3-3.5) 0.04 (0.01-0.08) 7-8 Подрезка торца 1.0 (0.25-0.3) 0.04 (0.01-0.07) Сверление 0.04 (0.01-0.10) Подача (f) и глубина резания (ap) 4xD Диаметр Тип обработки Режимы резания инструмента (мм) ap (мм) f (мм/об) Наружное точение 0.8 (0.2-2.5) 0.03 (0.01-0.07) 3-4 Подрезка торца 0.6 (0.02-1.7) 0.02 (0.01-0.04) Сверление 0.02 (0.01-0.05) Наружное точение 1.0 (0.2-3.0) 0.03 (0.01-0.07) 5-6 Подрезка торца 0.8 (0.2-2.5) 0.02 (0.01-0.04) Сверление 0.02 (0.01-0.06) Наружное точение 1.3 (0.3-3.5) 0.03 (0.01-0.07) 7-8 Подрезка торца 1.0 (0.25-0.3) 0.02 (0.01-0.04) Сверление 0.03 (0.01-0.08) 626 ISCAR
