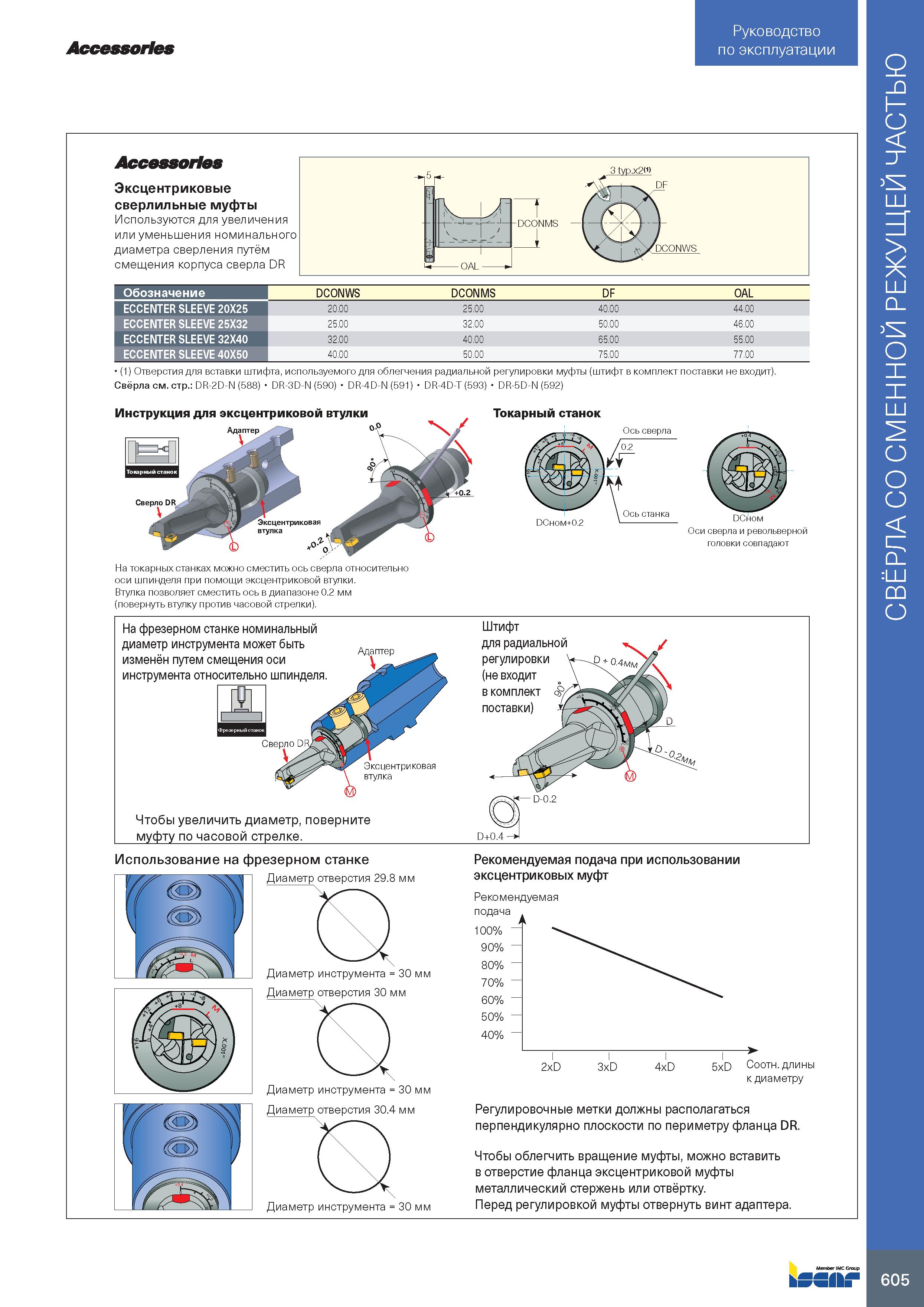

Accessories Руководство по эксплуатации Accessories Эксцентриковые сверлильные муфты Используются для увеличения или уменьшения номинального диаметра сверления путём смещения корпуса сверла DR Обозначение DCONWS DCONMS DF OAL ECCENTER SLEEVE 20X25 20.00 25.00 40.00 44.00 ECCENTER SLEEVE 25X32 25.00 32.00 50.00 46.00 ECCENTER SLEEVE 32X40 32.00 40.00 65.00 55.00 ECCENTER SLEEVE 40X50 40.00 50.00 75.00 77.00 (1) Отверстия для вставки штифта, используемого для облегчения радиальной регулировки муфты (штифт в комплект поставки не входит). Свёрла см. стр.: DR-2D-N (588) DR-3D-N (590) DR-4D-N (591) DR-4D-T (593) DR-5D-N (592) Инструкция для эксцентриковой втулки Токарный станок головки совпадают ньютон на метр (повернуть втулку против часовой стрелки). ньютон на метр станке номинальный диаметр инструмента может быть изменён путем смещения оси инструмента относительно шпинделя Штифт для радиальной регулировки (не входит в комплект поставки) Эксцентриковая втулка Чтобы увеличить диаметр, поверните муфту по часовой стрелке. D+0.4 Использование на фрезерном станке Диаметр отверстия 29.8 мм Диаметр инструмента = 30 мм Диаметр отверстия 30 мм Рекомендуемая подача при использовании эксцентриковых муфт Рекомендуемая подача 100% -90% -80% 70% -60% -50% -40% - 2xD 3xD 4xD 5xD Диаметр инструмента = 30 мм Диаметр отверстия 30.4 мм Соотн. длины к диаметру Диаметр инструмента = 30 мм Регулировочные метки должны располагаться перпендикулярно плоскости по периметру фланца DR. Чтобы облегчить вращение муфты, можно вставить в отверстие фланца эксцентриковой муфты металлический стержень или отвёртку. Перед регулировкой муфты отвернуть винт адаптера. ьмпг 605 Свёрла со сменной режущей частью
