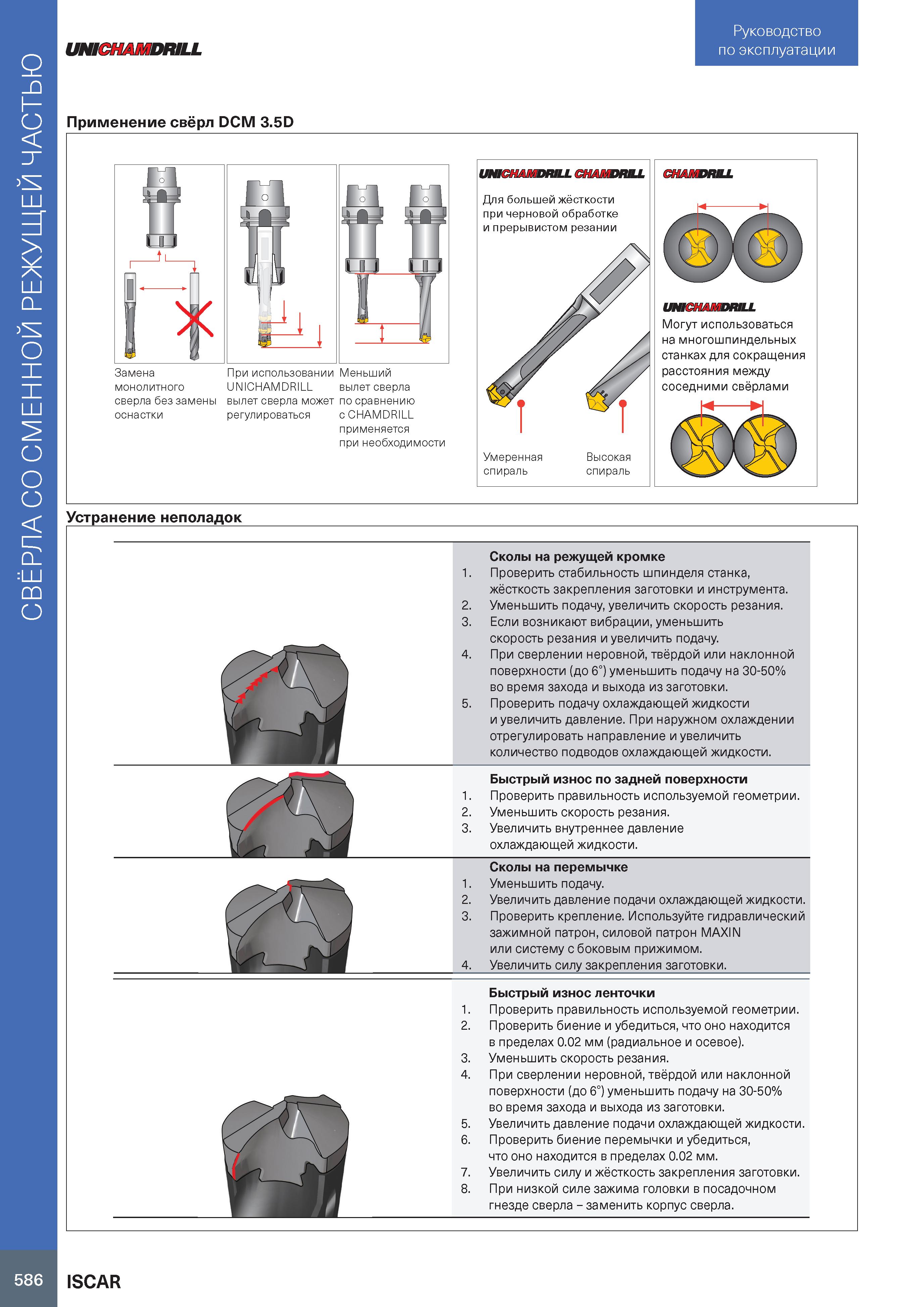

Руководство по эксплуатации UNICHAMDRILL Применение свёрл DCM 3.5D Для большей жёсткости при черновой обработке и прерывистом резании монолитного сверла без замены оснастки UNICHAMDRILL вылет сверла вылет сверла может по сравнению регулироваться с CHAMDRILL применяется при необходимости Умеренная спираль Высокая спираль Могут использоваться на многошпиндельных станках для сокращения расстояния между соседними свёрлами Ы-М Устранение неполадок Сколы на режущей кромке 1. Проверить стабильность шпинделя станка, жёсткость закрепления заготовки и инструмента. 2. Уменьшить подачу, увеличить скорость резания. 3. Если возникают вибрации, уменьшить скорость резания и увеличить подачу. 4. При сверлении неровной, твёрдой или наклонной поверхности (до 6°) уменьшить подачу на 30-50% во время захода и выхода из заготовки. 5. Проверить подачу охлаждающей жидкости и увеличить давление. При наружном охлаждении отрегулировать направление и увеличить количество подводов охлаждающей жидкости. Быстрый износ по задней поверхности 1. Проверить правильность используемой геометрии. 2. Уменьшить скорость резания. 3. Увеличить внутреннее давление охлаждающей жидкости. Сколы на перемычке 1. Уменьшить подачу. 2. Увеличить давление подачи охлаждающей жидкости. 3. Проверить крепление. Используйте гидравлический зажимной патрон, силовой патрон MAXIN или систему с боковым прижимом. 4. Увеличить силу закрепления заготовки. 1. 2. 3. 4. 5. 6. 7. Быстрый износ ленточки Проверить правильность используемой геометрии. Проверить биение и убедиться, что оно находится в пределах 0.02 мм (радиальное и осевое). Уменьшить скорость резания. При сверлении неровной, твёрдой или наклонной поверхности (до 6°) уменьшить подачу на 30-50% во время захода и выхода из заготовки. Увеличить давление подачи охлаждающей жидкости. Проверить биение перемычки и убедиться, что оно находится в пределах 0.02 мм. Увеличить силу и жёсткость закрепления заготовки. При низкой силе зажима головки в посадочном гнезде сверла - заменить корпус сверла. ISCAR 586
