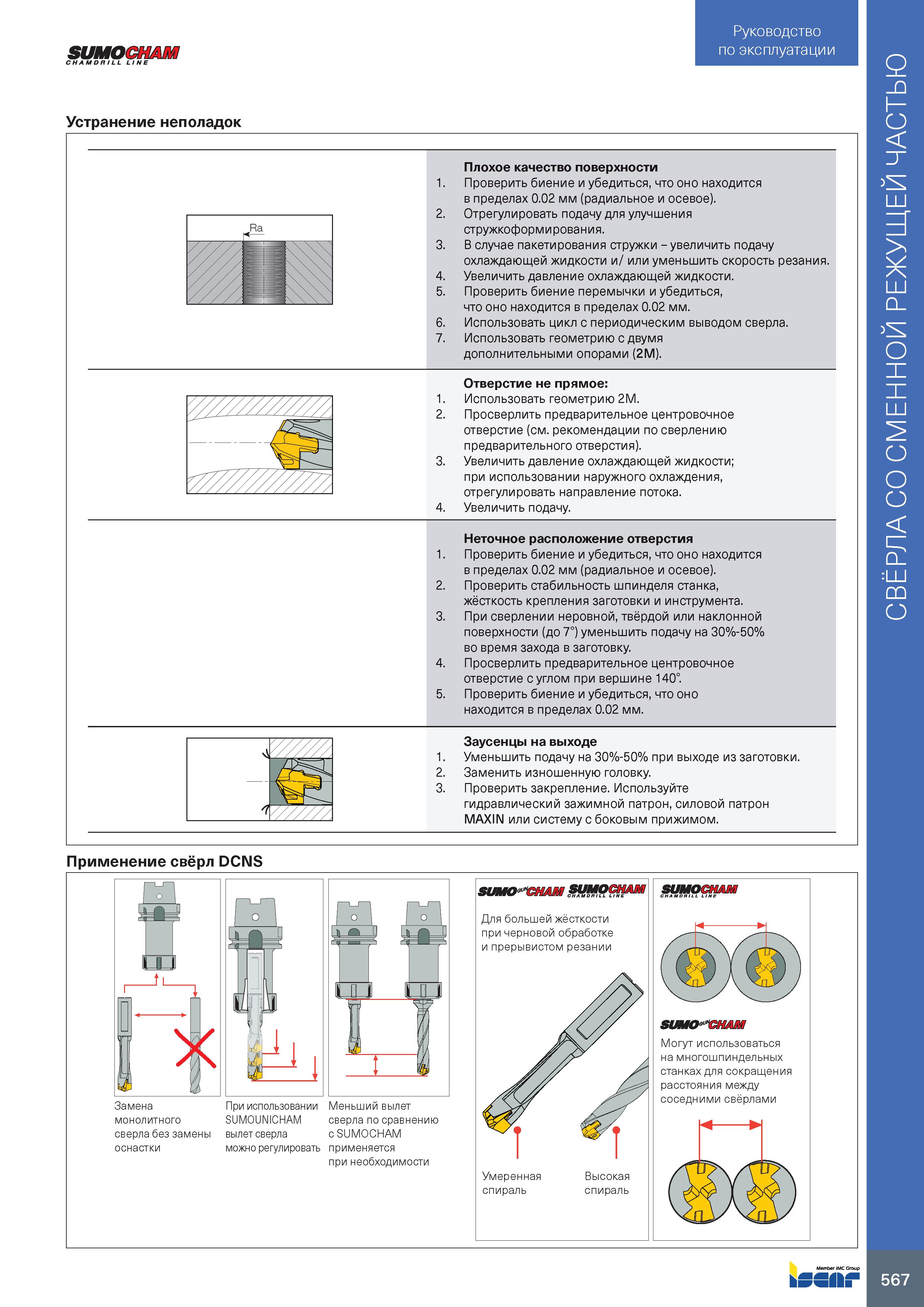

SUMOCHAM CHAMDRILL L I NE Руководство по эксплуатации Устранение неполадок 4. 5. 6. 7. Плохое качество поверхности Проверить биение и убедиться, что оно находится в пределах 0.02 мм (радиальное и осевое). Отрегулировать подачу для улучшения стружкоформирования. В случае пакетирования стружки - увеличить подачу охлаждающей жидкости и/ или уменьшить скорость резания. Увеличить давление охлаждающей жидкости. Проверить биение перемычки и убедиться, что оно находится в пределах 0.02 мм. Использовать цикл с периодическим выводом сверла. Использовать геометрию с двумя дополнительными опорами (2М). Отверстие не прямое: 1. Использовать геометрию 2М. 2. Просверлить предварительное центровочное отверстие (см. рекомендации по сверлению предварительного отверстия). 3. Увеличить давление охлаждающей жидкости; при использовании наружного охлаждения, отрегулировать направление потока. 4. Увеличить подачу. ньютон на метр (радиальное и осевое). Проверить стабильность шпинделя станка, жёсткость крепления заготовки и инструмента. При сверлении неровной, твёрдой или наклонной поверхности (до 7°) уменьшить подачу на 30%-50% во время захода в заготовку. Просверлить предварительное центровочное отверстие с углом при вершине 140°. Проверить биение и убедиться, что оно находится в пределах 0.02 мм. Заусенцы на выходе 1. Уменьшить подачу на 30%-50% при выходе из заготовки. 2. Заменить изношенную головку. 3. Проверить закрепление. Используйте гидравлический зажимной патрон, силовой патрон MAXIN или систему с боковым прижимом. Применение свёрл DCNS Замена монолитного сверла без замены оснастки При использовании SUMOUNICHAM вылет сверла можно регулировать Меньший вылет сверла по сравнению сSUMOCHAM применяется при необходимости SUMOe ,fCHAM SUMOCHAM LUj-iUJUU CHAMDRILL LINE Для большей жёсткости при черновой обработке и прерывистом резании Умеренная спираль зимошш Могут использоваться на многошпиндельных станках для сокращения расстояния между соседними свёрлами Member IMC Group 567 Свёрла со сменной режущей частью
