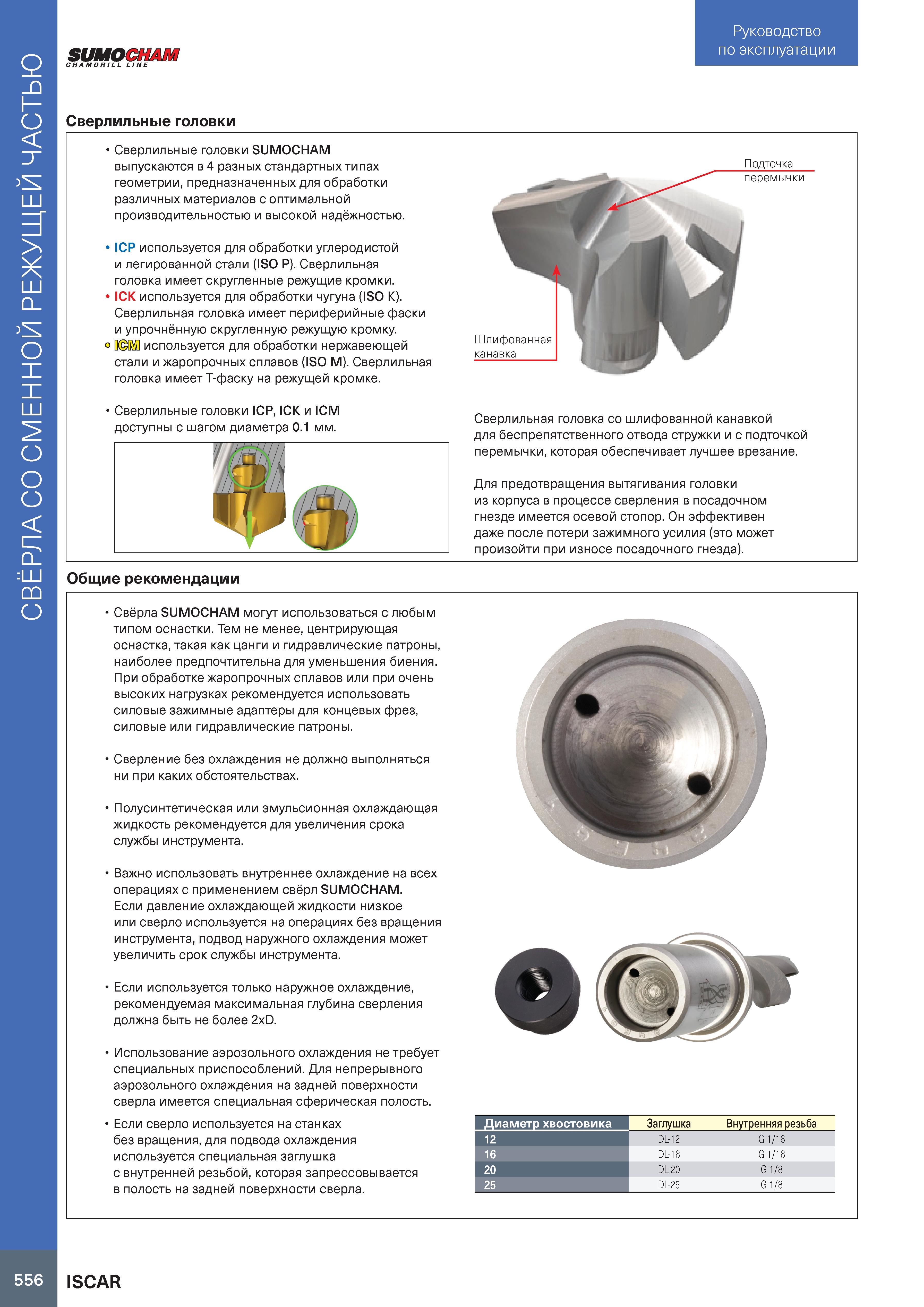

Свёрла со сменной режущей частью Руководство по эксплуатации SUMOCHAM CHAMDRILL LINE Сверлильные головки Сверлильные головки SUMOCHAM выпускаются в 4 разных стандартных типах геометрии, предназначенных для обработки различных материалов с оптимальной производительностью и высокой надёжностью. ICP используется для обработки углеродистой и легированной стали (ISO P). Сверлильная головка имеет скругленные режущие кромки. ICK используется для обработки чугуна (ISO K). Сверлильная головка имеет периферийные фаски и упрочнённую скругленную режущую кромку. ICM используется для обработки нержавеющей стали и жаропрочных сплавов (ISO M). Сверлильная головка имеет T-фаску на режущей кромке. Сверлильные головки ICP, ICK и ICM доступны с шагом диаметра 0.1 мм. Подточка Сверлильная головка со шлифованной канавкой для беспрепятственного отвода стружки и с подточкой перемычки, которая обеспечивает лучшее врезание. Для предотвращения вытягивания головки из корпуса в процессе сверления в посадочном гнезде имеется осевой стопор. Он эффективен даже после потери зажимного усилия (это может произойти при износе посадочного гнезда). Общие рекомендации Свёрла SUMOCHAM могут использоваться с любым типом оснастки. Тем не менее, центрирующая оснастка, такая как цанги и гидравлические патроны, наиболее предпочтительна для уменьшения биения. При обработке жаропрочных сплавов или при очень высоких нагрузках рекомендуется использовать силовые зажимные адаптеры для концевых фрез, силовые или гидравлические патроны. Cверление без охлаждения не должно выполняться ни при каких обстоятельствах. Полусинтетическая или эмульсионная охлаждающая жидкость рекомендуется для увеличения срока службы инструмента. Важно использовать внутреннее охлаждение на всех операциях с применением свёрл SUMOCHAM. Если давление охлаждающей жидкости низкое или сверло используется на операциях без вращения инструмента, подвод наружного охлаждения может увеличить срок службы инструмента. Если используется только наружное охлаждение, рекомендуемая максимальная глубина сверления должна быть не более 2xD. Использование аэрозольного охлаждения не требует специальных приспособлений. Для непрерывного аэрозольного охлаждения на задней поверхности сверла имеется специальная сферическая полость. Если сверло используется на станках без вращения, для подвода охлаждения используется специальная заглушка с внутренней резьбой, которая запрессовывается в полость на задней поверхности сверла. Заглушка Внутренняя резьба DL-12 G 1/16 DL-16 G 1/16 DL-20 G 1/8 DL-25 G 1/8 Диаметр хвостовика 12 16 20 25 556 ISCAR
