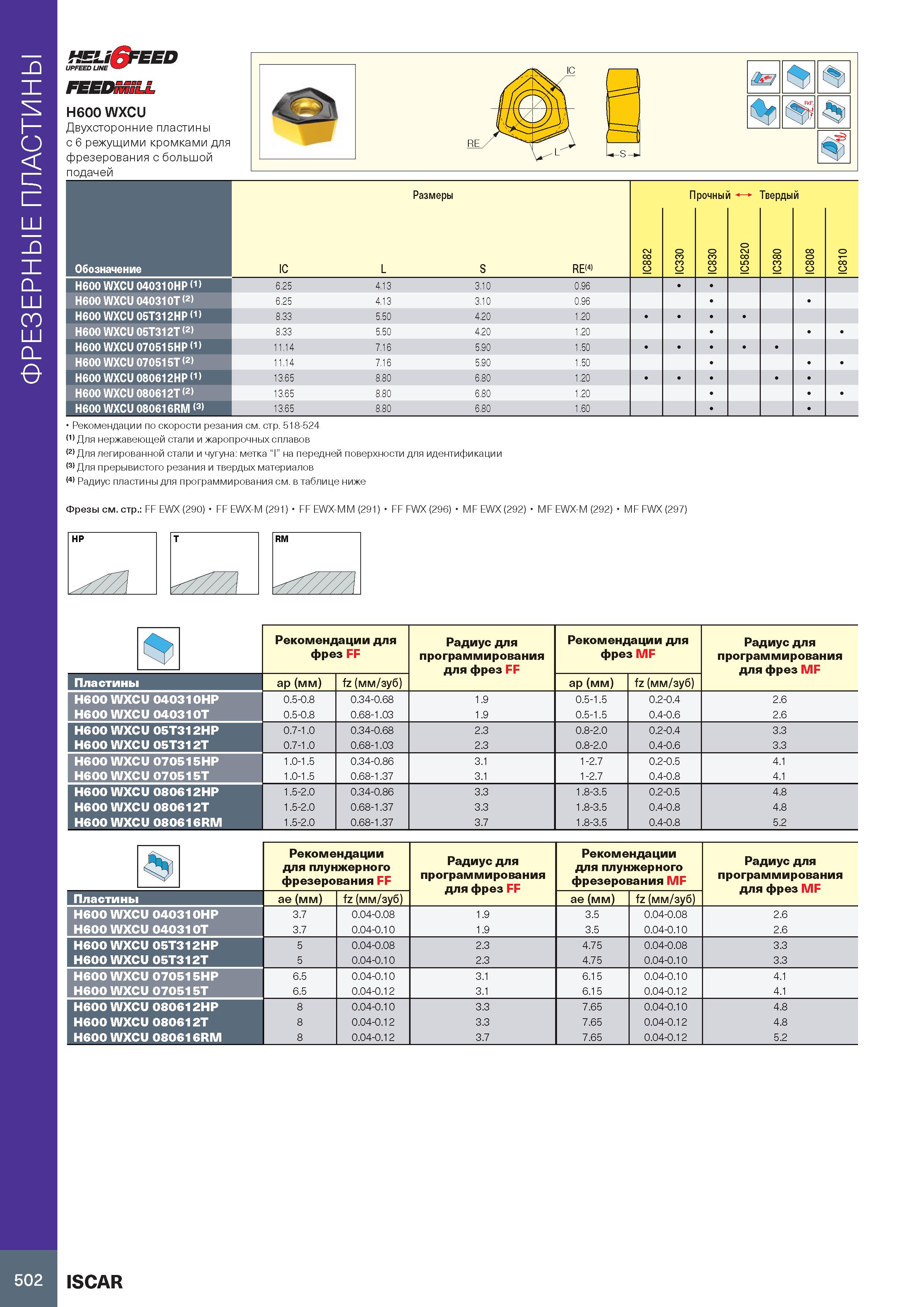

Фрезерные пластины HEU&EED UPFEED UNE FEEDmiLL H600 WXCU Двухсторонние пластины с 6 режущими кромками для фрезерования с большой подачей т ш ч 5 Обозначение Размеры Прочный i Твердый IC L S RE(4> 8 8 о 0 3 3 о 0 3 8 о IC5820 IC380 8 0 8 О IC810 H600 WXCU 040310HP (1) 6.25 4.13 3.10 0.96 H600 WXCU 040310T (2) 6.25 4.13 3.10 0.96 H600 WXCU 05T312HP (1) 8.33 5.50 4.20 1.20 H600 WXCU 05T312T (2) 8.33 5.50 4.20 1.20 H600 WXCU 070515HP (1) 11.14 7.16 5.90 1.50 H600 WXCU 070515T (2) 11.14 7.16 5.90 1.50 H600 WXCU 080612HP (1) 13.65 8.80 6.80 1.20 H600 WXCU 080612T (2) 13.65 8.80 6.80 1.20 H600 WXCU 080616RM (3) 13.65 8.80 6.80 1.60 Рекомендации по скорости резания см. стр. 518-524 (1> Для нержавеющей стали и жаропрочных сплавов (2> Для легированной стали и чугуна: метка “I” на передней поверхности для идентификации (3> Для прерывистого резания и твердых материалов (4> Радиус пластины для программирования см. в таблице ниже Фрезы см. стр.: FF EWX (290) FF EWX-M (291) FF EWX-MM (291) FF FWX (296) MF EWX (292) MF EWX-M (292) MF FWX (297) Рекомендации для фрез FF Радиус для программирования для фрез FF Рекомендации для фрез MF Радиус для программирования для фрез MF Пластины ap (мм) fz (мм/зуб) ap (мм) fz (мм/зуб) H600 WXCU 040310HP 0.5-0.8 0.34-0.68 1.9 0.5-1.5 0.2-0.4 2.6 H600 WXCU 040310T 0.5-0.8 0.68-1.03 1.9 0.5-1.5 0.4-0.6 2.6 H600 WXCU 05T312HP 0.7-1.0 0.34-0.68 2.3 0.8-2.0 0.2-0.4 3.3 H600 WXCU 05T312T 0.7-1.0 0.68-1.03 2.3 0.8-2.0 0.4-0.6 3.3 H600 WXCU 070515HP 1.0-1.5 0.34-0.86 3.1 1-2.7 0.2-0.5 4.1 H600 WXCU 070515T 1.0-1.5 0.68-1.37 3.1 1-2.7 0.4-0.8 4.1 H600 WXCU 080612HP 1.5-2.0 0.34-0.86 3.3 1.8-3.5 0.2-0.5 4.8 H600 WXCU 080612T 1.5-2.0 0.68-1.37 3.3 1.8-3.5 0.4-0.8 4.8 H600 WXCU 080616RM 1.5-2.0 0.68-1.37 3.7 1.8-3.5 0.4-0.8 5.2 Рекомендации для плунжерного фрезерования FF Радиус для программирования для фрез FF Рекомендации для плунжерного фрезерования MF Радиус для программирования для фрез MF Пластины ae (мм) fz (мм/зуб) ae (мм) fz (мм/зуб) H600 WXCU 040310HP 3.7 0.04-0.08 1.9 3.5 0.04-0.08 2.6 H600 WXCU 040310T 3.7 0.04-0.10 1.9 3.5 0.04-0.10 2.6 H600 WXCU 05T312HP 5 0.04-0.08 2.3 4.75 0.04-0.08 3.3 H600 WXCU 05T312T 5 0.04-0.10 2.3 4.75 0.04-0.10 3.3 H600 WXCU 070515HP 6.5 0.04-0.10 3.1 6.15 0.04-0.10 4.1 H600 WXCU 070515T 6.5 0.04-0.12 3.1 6.15 0.04-0.12 4.1 H600 WXCU 080612HP 8 0.04-0.10 3.3 7.65 0.04-0.10 4.8 H600 WXCU 080612T 8 0.04-0.12 3.3 7.65 0.04-0.12 4.8 H600 WXCU 080616RM 8 0.04-0.12 3.7 7.65 0.04-0.12 5.2 502 ISCAR
