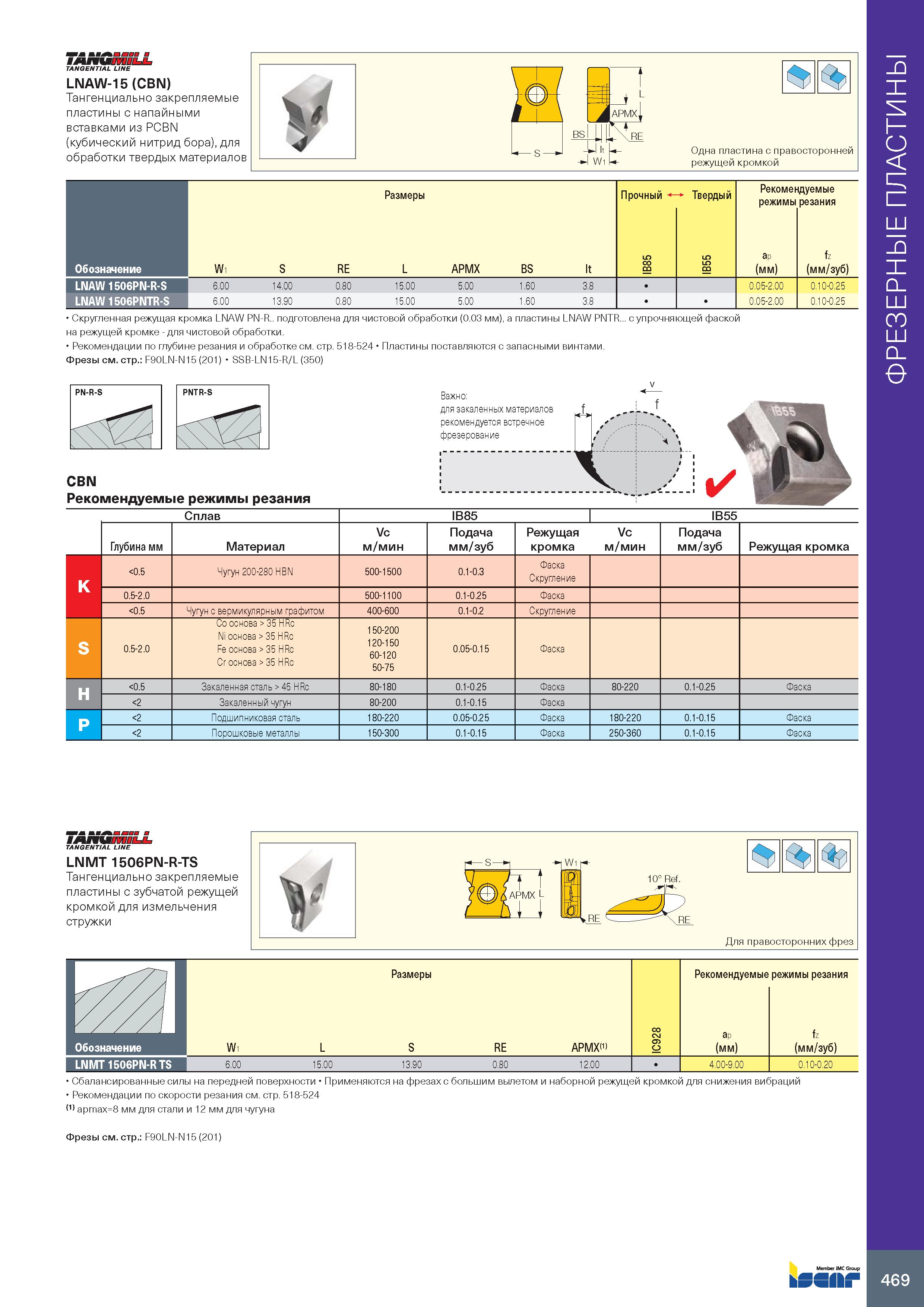

TANGENTIAL LINE LNAW-15 (CBN) Тангенциально закрепляемые пластины с напайными вставками из PCBN (кубический нитрид бора), для обработки твердых материалов Одна пластина с правосторонней режущей кромкой Размеры Прочный i’ Твердый Рекомендуемые режимы резания Обозначение W1 S RE L APMX BS lt IB85 IB55 ap (мм) fz (мм/зуб) LNAW 1506PN-R-S 6.00 14.00 0.80 15.00 5.00 1.60 3.8 0.05-2.00 0.10-0.25 LNAW 1506PNTR-S 6.00 13.90 0.80 15.00 5.00 1.60 3.8 0.05-2.00 0.10-0.25 Скругленная режущая кромка LNAW PN-R.. подготовлена для чистовой обработки (0.03 мм), а пластины LNAW PNTR... с упрочняющей фаской на режущей кромке - для чистовой обработки. Рекомендации по глубине резания и обработке см. стр. 518-524 Пластины поставляются с запасными винтами. Фрезы см. стр.: F90LN-N15 (201) SSB-LN15-R/L (350) Важно: для закаленных материалов f рекомендуется встречное фрезерование CBN Рекомендуемые режимы резания \ Сплав IB85 IB55 Глубина мм Материал Vc м/мин Подача мм/зуб Режущая Vc кромка м/мин Подача мм/зуб Режущая кромка 0.5 Чугун 200-280 HBN 500-1500 0.1-0.3 Фаска Скругление 0.5-2.0 500-1100 0.1-0.25 Фаска 0.5 Чугун с вермикулярным графитом 400-600 0.1-0.2 Скругление 0.5-2.0 Co основа > 35 HRc Ni основа > 35 HRc Fe основа > 35 HRc Cr основа > 35 HRc 150-200 120-150 60-120 50-75 0.05-0.15 Фаска 0.5 Закаленная сталь > 45 HRc 80-180 0.1-0.25 Фаска 80-220 0.1-0.25 Фаска 2 Закаленный чугун 80-200 0.1-0.15 Фаска 2 Подшипниковая сталь 180-220 0.05-0.25 Фаска 180-220 0.1-0.15 Фаска 2 Порошковые металлы 150-300 0.1-0.15 Фаска 250-360 0.1-0.15 Фаска TANGENTIAL LINE LNMT 1506PN-R-TS Тангенциально закрепляемые пластины с зубчатой режущей кромкой для измельчения стружки Для правосторонних фрез Размеры Рекомендуемые режимы резания W1 L S RE APMX(1) 8 2 9 IC ap (мм) fz (мм/зуб) 6.00 15.00 13.90 0.80 12.00 4.00-9.00 0.10-0.20 Обозначение LNMT 1506PN-R TS Сбалансированные силы на передней поверхности Применяются на фрезах с большим вылетом и наборной режущей кромкой для снижения вибраций Рекомендации по скорости резания см. стр. 518-524 (1) apmax=8 мм для стали и 12 мм для чугуна Фрезы см. стр.: F90LN-N15 (201) bSSflkf v K S H 469 Фрезерные пластины
