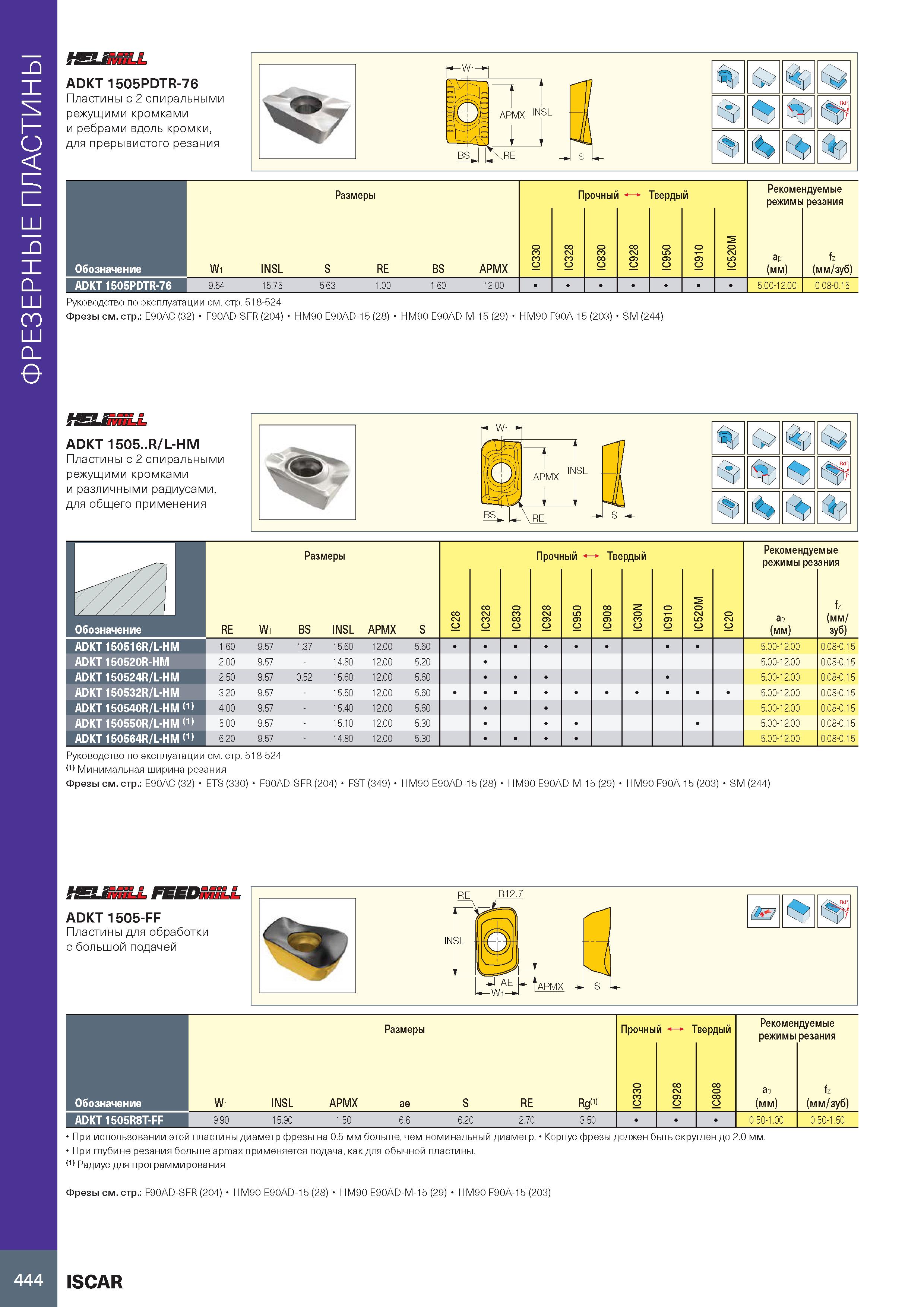

Фрезерные пластины ADKT 1505PDTR-76 Пластины с 2 спиральными режущими кромками и ребрами вдоль кромки, для прерывистого резания Ф % Размеры Прочный 1- Твердый Рекомендуемые режимы резания Обозначение W1 INSL S RE BS APMX IC330 IC328 IC830 IC928 IC950 IC910 IC520M ap (мм) fz (мм/зуб) ADKT 1505PDTR-76 9.54 15.75 5.63 1.00 1.60 12.00 5.00-12.00 0.08-0.15 Руководство по эксплуатации см. стр. 518-524 Фрезы см. стр.: E90AC (32) F90AD-SFR (204) HM90 E90AD-15 (28) HM90 E90AD-M-15 (29) HM90 F90A-15 (203) SM (244) ADKT 1505..R/L-HM Пластины с 2 спиральными режущими кромками и различными радиусами, для общего применения s U- 41 'i- Ф Ф1 Размеры Прочный i’ Твердый Рекомендуемые режимы резания RE W1 BS INSL APMX S 8 2 IC IC328 IC830 IC928 IC950 IC908 IC30N IC910 IC520M 0 2 IC ap (мм) fz (мм/ зуб) Обозначение ADKT 150516R/L-HM 1.60 9.57 1.37 15.60 12.00 5.60 5.00-12.00 0.08-0.15 ADKT 150520R-HM 2.00 9.57 14.80 12.00 5.20 5.00-12.00 0.08-0.15 ADKT 150524R/L-HM 2.50 9.57 0.52 15.60 12.00 5.60 5.00-12.00 0.08-0.15 ADKT 150532R/L-HM 3.20 9.57 15.50 12.00 5.60 5.00-12.00 0.08-0.15 ADKT 150540R/L-HM (1) 4.00 9.57 15.40 12.00 5.60 5.00-12.00 0.08-0.15 ADKT 150550R/L-HM (1) 5.00 9.57 15.10 12.00 5.30 5.00-12.00 0.08-0.15 ADKT 150564R/L-HM (1) 6.20 9.57 14.80 12.00 5.30 5.00-12.00 0.08-0.15 Руководство по эксплуатации см. стр. 518-524 (1) Минимальная ширина резания Фрезы см. стр.: E90AC (32) ETS (330) F90AD-SFR (204) FST (349) HM90 E90AD-15 (28) HM90 E90AD-M-15 (29) HM90 F90A-15 (203) SM (244) tSLinULL FEEDniiLL ADKT 1505-FF Пластины для обработки с большой подачей RE R12.7 AE Wl APMX S Размеры Прочный i’ Твердый Рекомендуемые режимы резания Обозначение W1 INSL APMX ae S RE Rg(1) 0 3 3 IC IC928 IC808 ap (мм) fz (мм/зуб) ADKT 1505R8T-FF 9.90 15.90 1.50 6.6 6.20 2.70 3.50 0.50-1.00 0.50-1.50 При использовании этой пластины диаметр фрезы на 0.5 мм больше, чем номинальный диаметр. Корпус фрезы должен быть скруглен до 2.0 мм. При глубине резания больше apmax применяется подача, как для обычной пластины. (1) Радиус для программирования Фрезы см. стр.: F90AD-SFR (204) HM90 E90AD-15 (28) HM90 E90AD-M-15 (29) HM90 F90A-15 (203) 444 ISCAR
