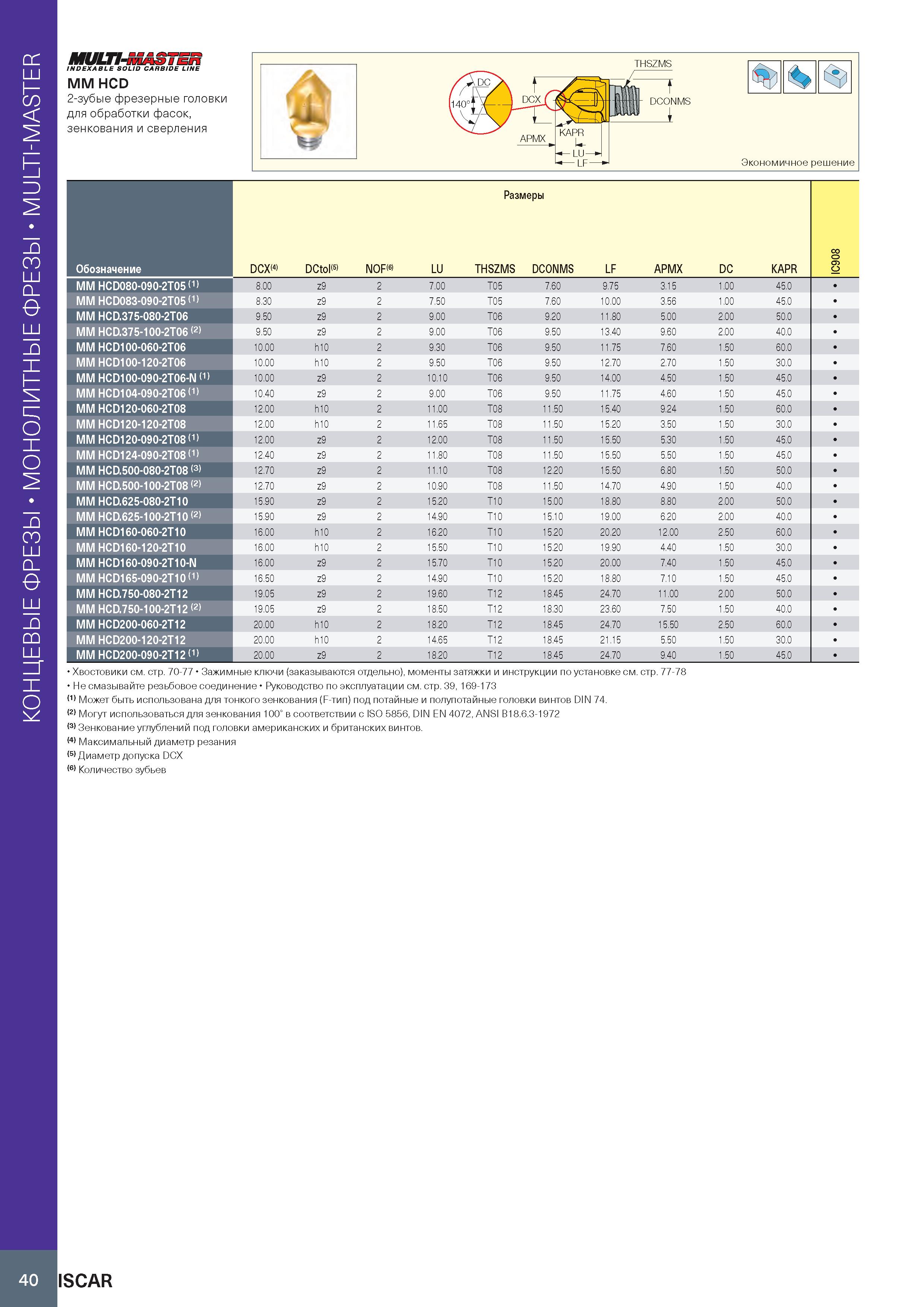

Монолитные концевые фрезы MULTI-MASTER мит-L INDEXABLE SOLID CARBIDE LINE MM HCD 2-зубые фрезерные головки для обработки фасок, зенкования и сверления DCONMS 1 Экономичное решение Размеры Обозначение DCX(4) DCtol(5) NOF(6) LU THSZMS DCONMS LF APMX DC KAPR IC908 MM HCD080-090-2T05 (1) 8.00 z9 2 7.00 T05 7.60 9.75 3.15 1.00 45.0 MM HCD083-090-2T05 (1) 8.30 z9 2 7.50 T05 7.60 10.00 3.56 1.00 45.0 MM HCD.375-080-2T06 9.50 z9 2 9.00 T06 9.20 11.80 5.00 2.00 50.0 MM HCD.375-100-2T06 (2) 9.50 z9 2 9.00 T06 9.50 13.40 9.60 2.00 40.0 MM HCD100-060-2T06 10.00 h10 2 9.30 T06 9.50 11.75 7.60 1.50 60.0 MM HCD100-120-2T06 10.00 h10 2 9.50 T06 9.50 12.70 2.70 1.50 30.0 MM HCD100-090-2T06-N (1) 10.00 z9 2 10.10 T06 9.50 14.00 4.50 1.50 45.0 MM HCD104-090-2T06 (1) 10.40 z9 2 9.00 T06 9.50 11.75 4.60 1.50 45.0 MM HCD120-060-2T08 12.00 h10 2 11.00 T08 11.50 15.40 9.24 1.50 60.0 MM HCD120-120-2T08 12.00 h10 2 11.65 T08 11.50 15.20 3.50 1.50 30.0 MM HCD120-090-2T08 (1) 12.00 z9 2 12.00 T08 11.50 15.50 5.30 1.50 45.0 MM HCD124-090-2T08 (1) 12.40 z9 2 11.80 T08 11.50 15.50 5.50 1.50 45.0 MM HCD.500-080-2T08 3> 12.70 z9 2 11.10 T08 12.20 15.50 6.80 1.50 50.0 MM HCD.500-100-2T08 (2) 12.70 z9 2 10.90 T08 11.50 14.70 4.90 1.50 40.0 MM HCD.625-080-2T10 15.90 z9 2 15.20 T10 15.00 18.80 8.80 2.00 50.0 MM HCD.625-100-2T10 2> 15.90 z9 2 14.90 T10 15.10 19.00 6.20 2.00 40.0 MM HCD160-060-2T10 16.00 h10 2 16.20 T10 15.20 20.20 12.00 2.50 60.0 MM HCD160-120-2T10 16.00 h10 2 15.50 T10 15.20 19.90 4.40 1.50 30.0 MM HCD160-090-2T10-N 16.00 z9 2 15.70 T10 15.20 20.00 7.40 1.50 45.0 MM HCD165-090-2T10 (1) 16.50 z9 2 14.90 T10 15.20 18.80 7.10 1.50 45.0 MM HCD.750-080-2T12 19.05 z9 2 19.60 T12 18.45 24.70 11.00 2.00 50.0 MM HCD.750-100-2T12 (2) 19.05 z9 2 18.50 T12 18.30 23.60 7.50 1.50 40.0 MM HCD200-060-2T12 20.00 h10 2 18.20 T12 18.45 24.70 15.50 2.50 60.0 MM HCD200-120-2T12 20.00 h10 2 14.65 T12 18.45 21.15 5.50 1.50 30.0 MM HCD200-090-2T12 (1) 20.00 z9 2 18.20 T12 18.45 24.70 9.40 1.50 45.0 Хвостовики см. стр. 70-77 Зажимные ключи (заказываются отдельно), моменты затяжки и инструкции по установке см. стр. 77-78 Не смазывайте резьбовое соединение Руководство по эксплуатации см. стр. 39, 169-173 Может быть использована для тонкого зенкования (F-тип) под потайные и полупотайные головки винтов DIN 74. (2) Могут использоваться для зенкования 100° в соответствии с ISO 5856, DIN EN 4072, ANSI B18.6.3-1972 Зенкование углублений под головки американских и британских винтов. (4) Максимальный диаметр резания Диаметр допуска DCX Количество зубьев IHSZMS ISCAR 40
