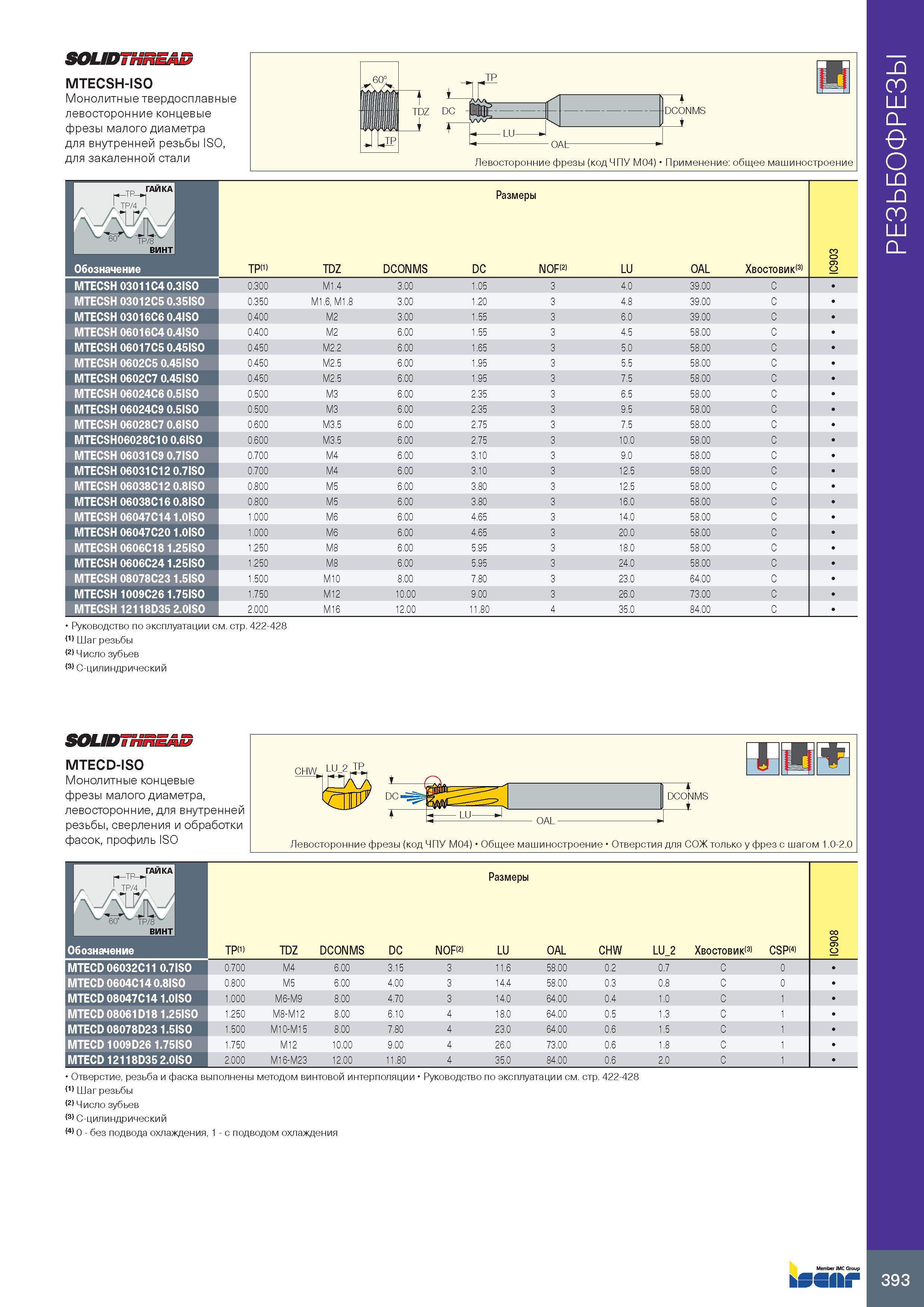

SOUDTHREAD MTECSH-ISO Монолитные твердосплавные левосторонние концевые фрезы малого диаметра для внутренней резьбы ISO, для закаленной стали DCONMS i Левосторонние фрезы (код ЧПУ M04) Применение: общее машиностроение Размеры Обозначение TP(1) TDZ DCONMS DC NOF(2) LU OAL Хвостовик(3) о о MTECSH 03011C4 0.3ISO 0.300 M1.4 3.00 1.05 3 4.0 39.00 C MTECSH 03012C5 0.35ISO 0.350 M1.6, M1.8 3.00 1.20 3 4.8 39.00 C MTECSH 03016C6 0.4ISO 0.400 M2 3.00 1.55 3 6.0 39.00 C MTECSH 06016C4 0.4ISO 0.400 M2 6.00 1.55 3 4.5 58.00 C MTECSH 06017C5 0.45ISO 0.450 M2.2 6.00 1.65 3 5.0 58.00 C MTECSH 0602C5 0.45ISO 0.450 M2.5 6.00 1.95 3 5.5 58.00 C MTECSH 0602C7 0.45ISO 0.450 M2.5 6.00 1.95 3 7.5 58.00 C MTECSH 06024C6 0.5ISO 0.500 M3 6.00 2.35 3 6.5 58.00 C MTECSH 06024C9 0.5ISO 0.500 M3 6.00 2.35 3 9.5 58.00 C MTECSH 06028C7 0.6ISO 0.600 M3.5 6.00 2.75 3 7.5 58.00 C MTECSH06028C10 0.6ISO 0.600 M3.5 6.00 2.75 3 10.0 58.00 C MTECSH 06031C9 0.7ISO 0.700 M4 6.00 3.10 3 9.0 58.00 C MTECSH 06031C12 0.7ISO 0.700 M4 6.00 3.10 3 12.5 58.00 C MTECSH 06038C12 0.8ISO 0.800 M5 6.00 3.80 3 12.5 58.00 C MTECSH 06038C16 0.8ISO 0.800 M5 6.00 3.80 3 16.0 58.00 C MTECSH 06047C14 1.0ISO 1.000 M6 6.00 4.65 3 14.0 58.00 C MTECSH 06047C20 1.0ISO 1.000 M6 6.00 4.65 3 20.0 58.00 C MTECSH 0606C18 1.25ISO 1.250 M8 6.00 5.95 3 18.0 58.00 C MTECSH 0606C24 1.25ISO 1.250 M8 6.00 5.95 3 24.0 58.00 C MTECSH 08078C23 1.5ISO 1.500 M10 8.00 7.80 3 23.0 64.00 C MTECSH 1009C26 1.75ISO 1.750 M12 10.00 9.00 3 26.0 73.00 C MTECSH 12118D35 2.0ISO 2.000 M16 12.00 11.80 4 35.0 84.00 C Руководство по эксплуатации см. стр. 422-428 (1) Шаг резьбы (2) Число зубьев (3) C-цилиндрический SOLIDTi MTECD-ISO Монолитные концевые фрезы малого диаметра, левосторонние, для внутренней резьбы,сверления и обработки фасок, профиль ISO CHW. LU 2 TP raw DCONMS t Левосторонние фрезы (код ЧПУ M04) Общее машиностроение Отверстия для СОЖ только у фрез с шагом 1.0-2.0 TPM TDZ DCONMS DC NOFM Размеры LU OAL CHW LU 2 Хвостовик CSP(4) MTECD 06032C11 0.7ISO 0.700 M4 6.00 3.15 3 11.6 58.00 0.2 0.7 C 0 MTECD 0604C14 0.8ISO 0.800 M5 6.00 4.00 3 14.4 58.00 0.3 0.8 C 0 MTECD 08047C14 1.0ISO 1.000 M6-M9 8.00 4.70 3 14.0 64.00 0.4 1.0 C 1 MTECD 08061D18 1.25ISO 1.250 M8-M12 8.00 6.10 4 18.0 64.00 0.5 1.3 C 1 MTECD 08078D23 1.5ISO 1.500 M10-M15 8.00 7.80 4 23.0 64.00 0.6 1.5 C 1 MTECD 1009D26 1.75ISO 1.750 M12 10.00 9.00 4 26.0 73.00 0.6 1.8 C 1 MTECD 12118D35 2.0ISO 2.000 M16-M23 12.00 11.80 4 35.0 84.00 0.6 2.0 C 1 Отверстие, резьба и фаска выполнены методом винтовой интерполяции Руководство по эксплуатации см. стр. 422-428 (1) Шаг резьбы (2) Число зубьев (3) C-цилиндрический (4) 0 - без подвода охлаждения, 1 - с подводом охлаждения bSSflkf OAL 393 РЕЗЬБОФРЕЗЫ
