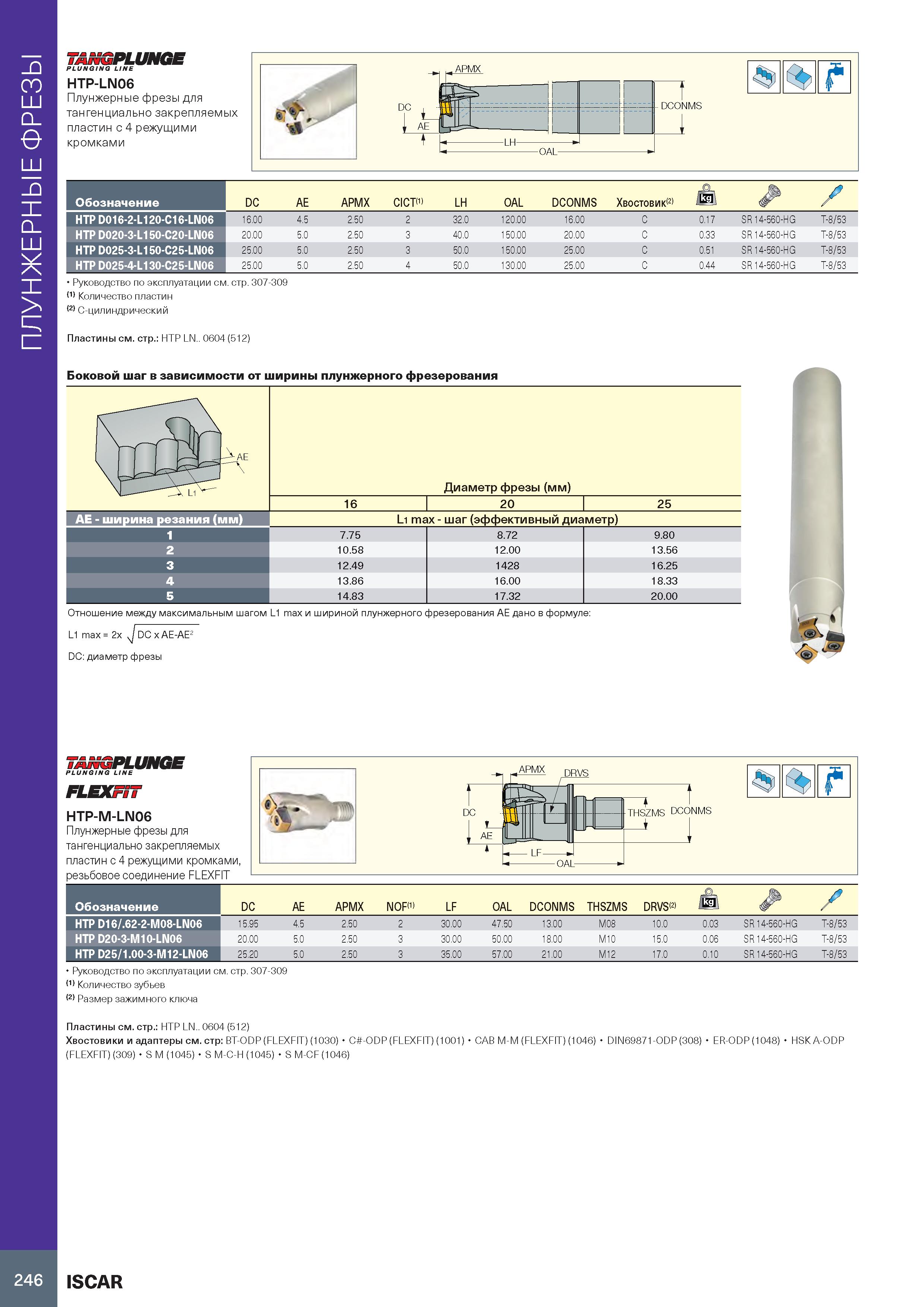

ПЛУНЖЕРНЫЕ ФРЕЗЫ TANQPLUNGE PLUNGING LINE HTP-LN06 Плунжерные фрезы для тангенциально закрепляемых пластин с 4 режущими кромками DC I AE + DCONMS Обозначение DC AE APMX CICT(1) LH OAL DCONMS Хвостовик ikii / HTP D016-2-L120-C16-LN06 16.00 4.5 2.50 2 32.0 120.00 16.00 C 0.17 SR 14-560-HG T-8/53 HTP D020-3-L150-C20-LN06 20.00 5.0 2.50 3 40.0 150.00 20.00 C 0.33 SR 14-560-HG T-8/53 HTP D025-3-L150-C25-LN06 25.00 5.0 2.50 3 50.0 150.00 25.00 C 0.51 SR 14-560-HG T-8/53 HTP D025-4-L130-C25-LN06 25.00 5.0 2.50 4 50.0 130.00 25.00 C 0.44 SR 14-560-HG T-8/53 Руководство по эксплуатации см. стр. 307-309 Количество пластин C-цилиндрический Пластины см. стр.: HTP LN.. 0604 (512) Боковой шаг в зависимости от ширины плунжерного фрезерования AE - ширина резания (мм) 16 7.75 10.58 12.49 13.86 14.83 Диаметр фрезы (мм) 20 25 L1 max - шаг (эффективный диаметр) 8.72 12.00 1428 16.00 17.32 9.80 13.56 16.25 18.33 20.00 Отношение между максимальным шагом L1 max и шириной плунжерного фрезерования AE дано в формуле: L1 max = 2x DC x AE-AE2 DC: диаметр фрезы TANQPLUNGE PLUNGING LINE FLEXFIT HTP-M-LN06 Плунжерные фрезы для тангенциально закрепляемых пластин с 4 режущими кромками, резьбовое соединение FLEXFIT THSZMS DCONMS -OAL- Руководство по эксплуатации см. стр. 307-309 (1) Количество зубьев (2) Размер зажимного ключа Обозначение DC AE APMX NOF(1) LF OAL DCONMS THSZMS DRVS(2) jkg & / HTP D16/.62-2-M08-LN06 15.95 4.5 2.50 2 30.00 47.50 13.00 M08 10.0 0.03 SR 14-560-HG T-8/53 HTP D20-3-M10-LN06 20.00 5.0 2.50 3 30.00 50.00 18.00 M10 15.0 0.06 SR 14-560-HG T-8/53 HTP D25/1.00-3-M12-LN06 25.20 5.0 2.50 3 35.00 57.00 21.00 M12 17.0 0.10 SR 14-560-HG T-8/53 APMX Пластины см. стр.: HTP LN.. 0604 (512) Хвостовики и адаптеры см. стр: BT-ODP (FLEXFIT) (1030) C -ODP (FLEXFIT) (1001) CAB M-M (FLEXFIT) (1046) DIN69871-ODP (308) ER-ODP (1048) HSK A-ODP (FLEXFIT) (309) S M (1045) S M-C-H (1045) S M-CF (1046) 246 ISCAR
