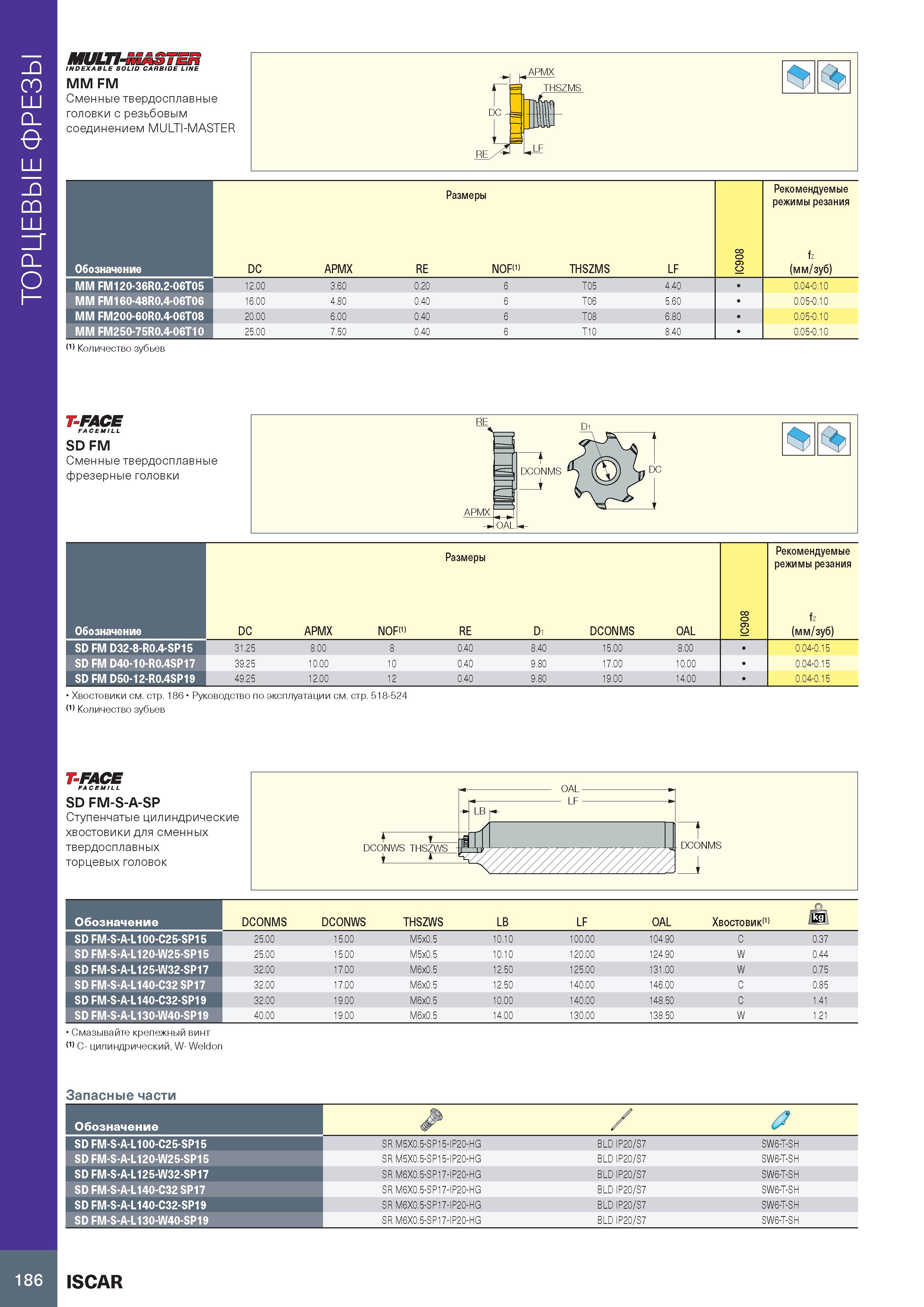

ТОРЦЕВЫЕ ФРЕЗЫ MULTI-MASTER INDEXABLE SOLID CARBIDE LINE MM FM Сменные твердосплавные головки с резьбовым соединением MULTI-MASTER Обозначение MM FM120-36R0.2-06T05 MM FM160-48R0.4-06T06 MM FM200-60R0.4-06T08 MM FM250-75R0.4-06T10 Размеры IC908 Рекомендуемые режимы резания fz (мм/зуб) DC APMX RE NOR1) THSZMS LF 12.00 3.60 0.20 6 T05 4.40 0.04-0.10 16.00 4.80 0.40 6 T06 5.60 0.05-0.10 20.00 6.00 0.40 6 T08 6.80 0.05-0.10 25.00 7.50 0.40 6 T10 8.40 0.05-0.10 (1) Количество зубьев T-FACE FACE MILL SD FM Сменные твердосплавные фрезерные головки Обозначение SD FM D32-8-R0.4-SP15 SD FM D40-10-R0.4SP17 SD FM D50-12-R0.4SP19 Размеры 8 о 9 о Рекомендуемые режимы резания fz (мм/зуб) DC APMX NOF(1) RE D1 DCONMS OAL 31.25 8.00 8 0.40 8.40 15.00 8.00 0.04-0.15 39.25 10.00 10 0.40 9.80 17.00 10.00 0.04-0.15 49.25 12.00 12 0.40 9.80 19.00 14.00 0.04-0.15 Хвостовики см. стр. 186 Руководство по эксплуатации см. стр. 518-524 (1) Количество зубьев T-FACE FA СЕМ ILL SD FM-S-A-SP Ступенчатые цилиндрические хвостовики для сменных твердосплавных торцевых головок Обозначение DCONMS DCONWS THSZWS LB LF OAL Хвостовик(1) H SD FM-S-A-L100-C25-SP15 25.00 15.00 M5x0.5 10.10 100.00 104.90 C 0.37 SD FM-S-A-L120-W25-SP15 25.00 15.00 M5x0.5 10.10 120.00 124.90 W 0.44 SD FM-S-A-L125-W32-SP17 32.00 17.00 M6x0.5 12.50 125.00 131.00 W 0.75 SD FM-S-A-L140-C32 SP17 32.00 17.00 M6x0.5 12.50 140.00 146.00 C 0.85 SD FM-S-A-L140-C32-SP19 32.00 19.00 M6x0.5 10.00 140.00 148.50 C 1.41 SD FM-S-A-L130-W40-SP19 40.00 19.00 M6x0.5 14.00 130.00 138.50 W 1.21 Смазывайте крепежный винт (1) C- цилиндрический, W- Weldon Запасные части Обозначение / SD FM-S-A-L100-C25-SP15 SR M5X0.5-SP15-IP20-HG BLD IP20/S7 SW6-T-SH SD FM-S-A-L120-W25-SP15 SR M5X0.5-SP15-IP20-HG BLD IP20/S7 SW6-T-SH SD FM-S-A-L125-W32-SP17 SR M6X0.5-SP17-IP20-HG BLD IP20/S7 SW6-T-SH SD FM-S-A-L140-C32 SP17 SR M6X0.5-SP17-IP20-HG BLD IP20/S7 SW6-T-SH SD FM-S-A-L140-C32-SP19 SR M6X0.5-SP17-IP20-HG BLD IP20/S7 SW6-T-SH SD FM-S-A-L130-W40-SP19 SR M6X0.5-SP17-IP20-HG BLD IP20/S7 SW6-T-SH 186 ISCAR
