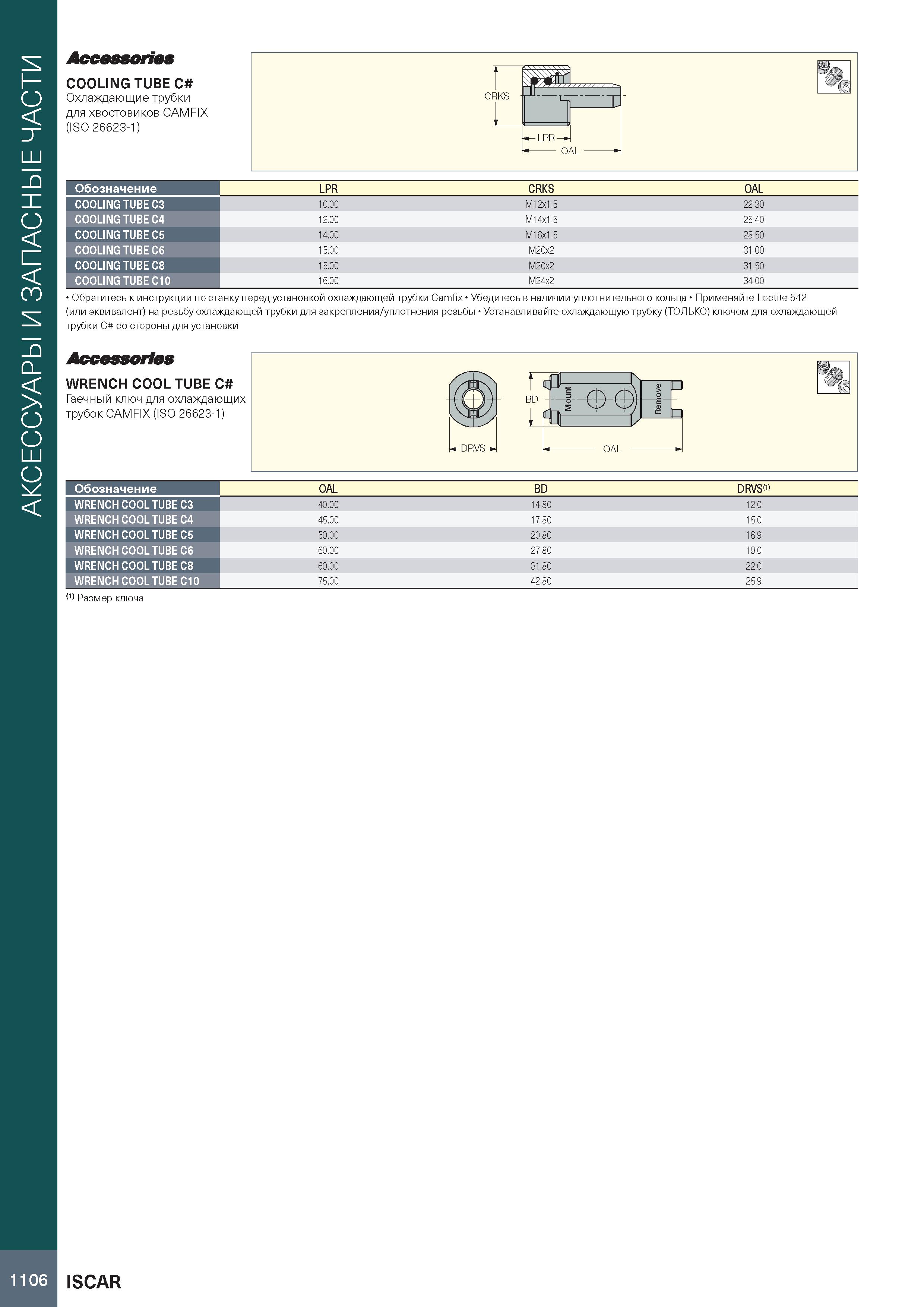

АКСЕССУАРЫ И ЗАПАСНЫЕ ЧАСТИ Accessories COOLING TUBE C Охлаждающие трубки для хвостовиков CAMFIX (ISO 26623-1) CRKS лг -LPR-J - OAL - Обозначение LPR CRKS OAL COOLING TUBE C3 10.00 M12x1.5 22.30 COOLING TUBE C4 12.00 M14x1.5 25.40 COOLING TUBE C5 14.00 M16x1.5 28.50 COOLING TUBE C6 15.00 M20x2 31.00 COOLING TUBE C8 15.00 M20x2 31.50 COOLING TUBE C10 16.00 M24x2 34.00 Обратитесь к инструкции по станку перед установкой охлаждающей трубки Camfix Убедитесь в наличии уплотнительного кольца Применяйте Loctite 542 (или эквивалент) на резьбу охлаждающей трубки для закрепления/уплотнения резьбы Устанавливайте охлаждающую трубку (ТОЛЬКО) ключом для охлаждающей трубки C со стороны для установки Accessories WRENCH COOL TUBE C Гаечный ключ для охлаждающих трубок CAMFIX (ISO 26623-1) BD OAL Обозначение OAL BD DRVSO) WRENCH COOL TUBE C3 40.00 14.80 12.0 WRENCH COOL TUBE C4 45.00 17.80 15.0 WRENCH COOL TUBE C5 50.00 20.80 16.9 WRENCH COOL TUBE C6 60.00 27.80 19.0 WRENCH COOL TUBE C8 60.00 31.80 22.0 WRENCH COOL TUBE C10 75.00 42.80 25.9 Размер ключа 1106 ISCAR
