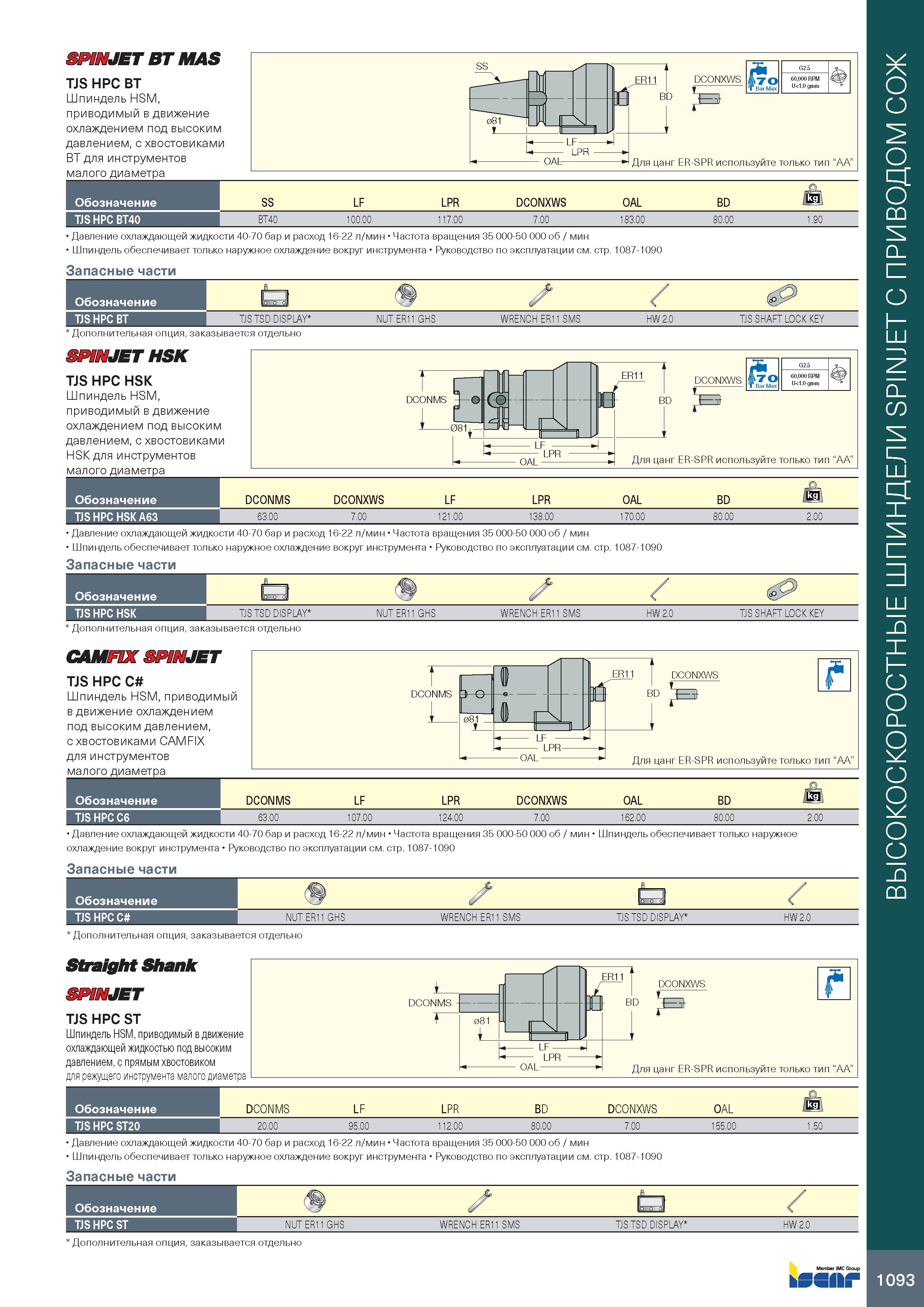

SPINJET ВТ MAS TJS HPC BT Шпиндель HSM, приводимый в движение охлаждением под высоким давлением, с хвостовиками BT для инструментов малого диаметра Обозначение SS LF LPR DCONXWS OAL BD jkg TJS HPC BT40 BT40 100.00 117.00 7.00 183.00 80.00 1.90 Давление охлаждающей жидкости 40-70 бар и расход 16-22 л/мин Частота вращения 35 000-50 000 об / мин Шпиндель обеспечивает только наружное охлаждение вокруг инструмента Руководство по эксплуатации см. стр. 1087-1090 Запасные части Обозначение L о oil , TJS HPC BT TJS TSD DISPLAY NUT ER11 GHS WRENCH ER11 SMS HW 2.0 TJS SHAFT LOCK KEY Дополнительная опция, заказывается отдельно SPINJET HSK TJS HPC HSK Шпиндель HSM, приводимый в движение охлаждением под высоким давлением, с хвостовиками HSK для инструментов малого диаметра Обозначение DCONMS DCONXWS LF LPR OAL BD Jkg TJS HPC HSK A63 63.00 7.00 121.00 138.00 170.00 80.00 2.00 Давление охлаждающей жидкости 40-70 бар и расход 16-22 л/мин Частота вращения 35 000-50 000 об / мин Шпиндель обеспечивает только наружное охлаждение вокруг инструмента Руководство по эксплуатации см. стр. 1087-1090 Запасные части Обозначение fa ( , Ф TJS HPC HSK TJS TSD DISPLAY NUT ER11 GHS WRENCH ER11 SMS HW 2.0 TJS SHAFT LOCK KEY Дополнительная опция, заказывается отдельно CAMFIX SPINJET TJS HPC C Шпиндель HSM, приводимый в движение охлаждением под высоким давлением, с хвостовиками CAMFIX для инструментов малого диаметра 081 LF — - LPR- DCONXWS -OAL- Для цанг ER-SPR используйте только тип “АА” Обозначение DCONMS LF LPR DCONXWS OAL BD lkii TJS HPC C6 63.00 107.00 124.00 7.00 162.00 80.00 2.00 Давление охлаждающей жидкости 40-70 бар и расход 16-22 л/мин Частота вращения 35 000-50 000 об / мин Шпиндель обеспечивает только наружное охлаждение вокруг инструмента Руководство по эксплуатации см. стр. 1087-1090 Запасные части Обозначение 0 fa TJS HPC C NUT ER11 GHS WRENCH ER11 SMS TJS TSD DISPLAY HW 2.0 Дополнительная опция, заказывается отдельно Straight Shank SPINJET TJS HPC ST Шпиндель HSM, приводимый в движение охлаждающей жидкостью под высоким давлением, с прямым хвостовиком для режущего инструмента малого диаметра DCONMS 081 L ER11 OAL- LF- 4 LPR - BD Для цанг ER-SPR используйте только тип “АА” Обозначение DCONMS LF LPR BD DCONXWS OAL Jkg TJS HPC ST20 20.00 95.00 112.00 80.00 7.00 155.00 1.50 Давление охлаждающей жидкости 40-70 бар и расход 16-22 л/мин Частота вращения 35 000-50 000 об / мин Шпиндель обеспечивает только наружное охлаждение вокруг инструмента Руководство по эксплуатации см. стр. 1087-1090 Запасные части Обозначение 0 fa / TJS HPC ST NUT ER11 GHS WRENCH ER11 SMS TJS TSD DISPLAY HW 2.0 Дополнительная опция, заказывается отдельно bSSflkf BD DCONMS ВЫСОКОСКОРОСТНЫЕ ШПИНДЕЛИ SPINJET С ПРИВОДОМ СОЖ
