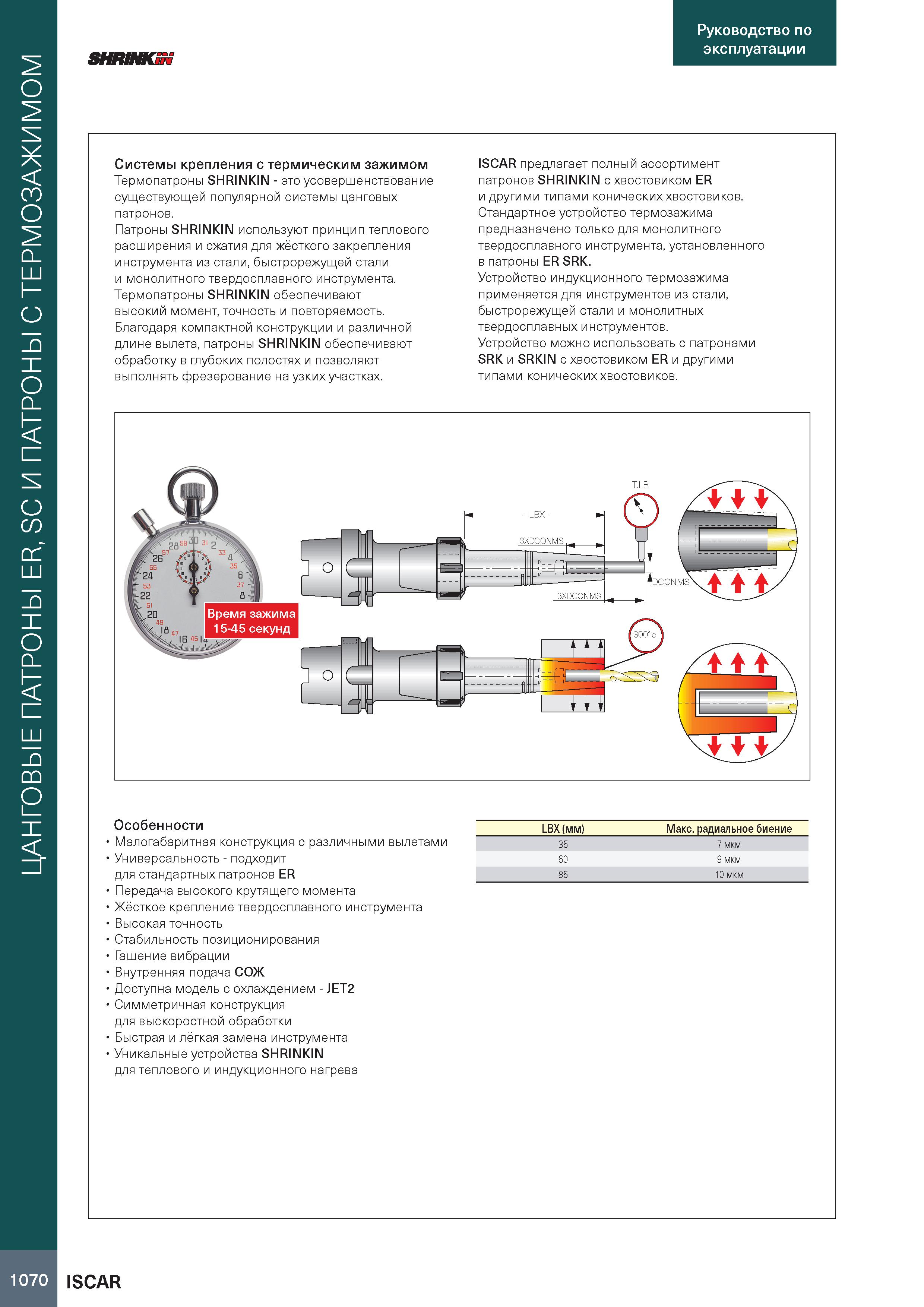

ЦАНГОВЫЕ ПАТРОНЫ ER, SC И ПАТРОНЫ С ТЕРМОЗАЖИМОМ SHRINKSN Руководство по эксплуатации Системы крепления с термическим зажимом Термопатроны SHRINKIN - это усовершенствование существующей популярной системы цанговых патронов. Патроны SHRINKIN используют принцип теплового расширения и сжатия для жёсткого закрепления инструмента из стали, быстрорежущей стали и монолитного твердосплавного инструмента. Термопатроны SHRINKIN обеспечивают высокий момент, точность и повторяемость. Благодаря компактной конструкции и различной длине вылета, патроны SHRINKIN обеспечивают обработку в глубоких полостях и позволяют выполнять фрезерование на узких участках. ISCAR предлагает полный ассортимент патронов SHRINKIN с хвостовиком ER и другими типами конических хвостовиков. Стандартное устройство термозажима предназначено только для монолитного твердосплавного инструмента, установленного в патроны ER SRK. Устройство индукционного термозажима применяется для инструментов из стали, быстрорежущей стали и монолитных твердосплавных инструментов. Устройство можно использовать с патронами SRK и SRKIN с хвостовиком ER и другими типами конических хвостовиков. Особенности Малогабаритная конструкция с различными вылетами Универсальность - подходит для стандартных патронов ER Передача высокого крутящего момента Жёсткое крепление твердосплавного инструмента Высокая точность Стабильность позиционирования Гашение вибрации Внутренняя подача СОЖ Доступна модель с охлаждением - JET2 Симметричная конструкция для выскоростной обработки Быстрая и лёгкая замена инструмента Уникальные устройства SHRINKIN для теплового и индукционного нагрева LBX (мм) Макс. радиальное биение 35 7 мкм 60 9 мкм 85 10 мкм 1(7-70 ISCAR
