805 Каталог ISCAR 2017 Вращающийся режущий инструмент и инструментальная оснастка Стр.801

Каталог ISCAR 2017 Ротационный инструмент Стр. 801 0805 ENG Lab2u

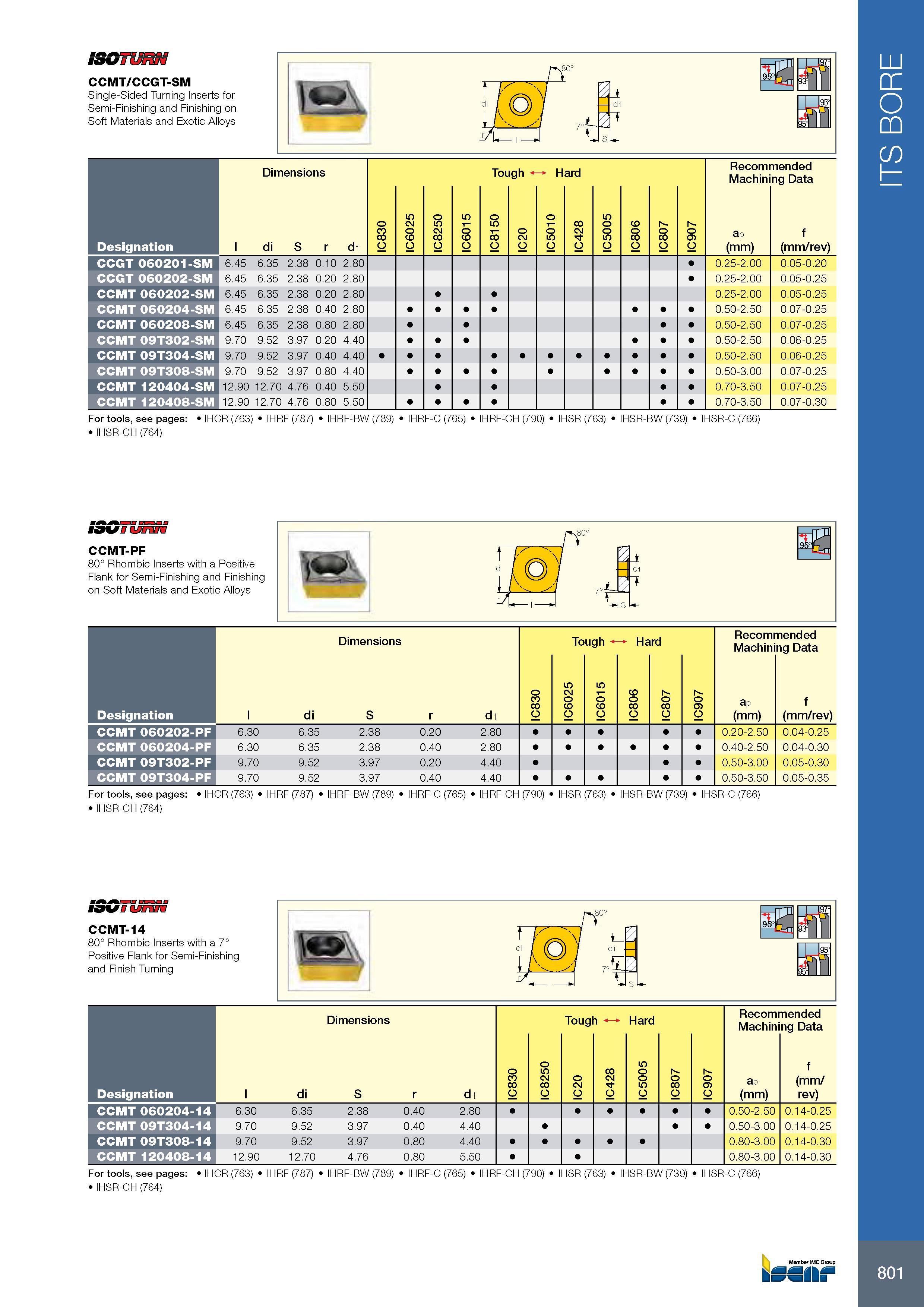

801 SSOTURN CCMT/CCGT-SM Single-Sided Turning Inserts for Semi-Finishing and Finishing on Soft Materials and Exotic Alloys Размеры в мм Dimensions Tough Hard Режимы резания при металлообработке Recommended Machining Data Обозначение Designation l di S r d1 IC830 IC6025 IC8250 IC6015 IC8150 IC20 IC5010 IC428 IC5005 IC806 0 IC IC907 Глубина резания в мм ap (mm) f (mm/rev) CCGT 060201-SM 6.45 6.35 2.38 0.10 2.80 0.25-2.00 0.05-0.20 CCGT 060202-SM 6.45 6.35 2.38 0.20 2.80 0.25-2.00 0.05-0.25 CCMT 060202-SM 6.45 6.35 2.38 0.20 2.80 0.25-2.00 0.05-0.25 CCMT 060204-SM 6.45 6.35 2.38 0.40 2.80 0.50-2.50 0.07-0.25 CCMT 060208-SM 6.45 6.35 2.38 0.80 2.80 0.50-2.50 0.07-0.25 CCMT 09T302-SM 9.70 9.52 3.97 0.20 4.40 0.50-2.50 0.06-0.25 CCMT 09T304-SM 9.70 9.52 3.97 0.40 4.40 0.50-2.50 0.06-0.25 CCMT 09T308-SM 9.70 9.52 3.97 0.80 4.40 0.50-3.00 0.07-0.25 CCMT 120404-SM 12.90 12.70 4.76 0.40 5.50 0.70-3.50 0.07-0.25 CCMT 120408-SM 12.90 12.70 4.76 0.80 5.50 0.70-3.50 0.07-0.30 For tools, see pages: IHCR (763) IHRF (787) IHRF-BW (789) IHRF-C (765) IHRF-CH (790) IHSR (763) IHSR-BW (739) IHSR-C (766) IHSR-CH (764) CCMT-PF 80° Rhombic Inserts with a Positive Flank for Semi-Finishing and Finishing on Soft Materials and Exotic Alloys Размеры в мм Dimensions Tough Hard Режимы резания при металлообработке Recommended Machining Data Обозначение Designation l di S r d1 IC830 IC6025 IC6015 IC806 IC807 IC907 Глубина резания в мм ap (mm) f (mm/rev) CCMT 060202-PF 6.30 6.35 2.38 0.20 2.80 0.20-2.50 0.04-0.25 CCMT 060204-PF 6.30 6.35 2.38 0.40 2.80 0.40-2.50 0.04-0.30 CCMT 09T302-PF 9.70 9.52 3.97 0.20 4.40 0.50-3.00 0.05-0.30 CCMT 09T304-PF 9.70 9.52 3.97 0.40 4.40 0.50-3.50 0.05-0.35 For tools, see pages: IHSR-CH (764) IHCR (763) IHRF (787) IHRF-BW (789) IHRF-C (765) IHRF-CH (790) IHSR (763) IHSR-BW (739) IHSR-C (766) CCMT-14 80° Rhombic Inserts with a 7° Positive Flank for Semi-Finishing and Finish Turning 95° Обозначение Designation CCMT 060204-14 CCMT 09T304-14 CCMT 09T308-14 CCMT 120408-14 Размеры в мм Dimensions Tough Hard Режимы резания при металлообработке Recommended Machining Data l di S r d1 IC830 IC8250 IC20 IC428 IC5005 IC807 IC907 Глубина резания в мм ap (mm) f (mm/ rev) 6.30 6.35 2.38 0.40 2.80 0.50-2.50 0.14-0.25 9.70 9.52 3.97 0.40 4.40 0.50-3.00 0.14-0.25 9.70 9.52 3.97 0.80 4.40 0.80-3.00 0.14-0.30 12.90 12.70 4.76 0.80 5.50 0.80-3.00 0.14-0.30 For tools, see pages: IHCR (763) IHRF (787) IHRF-BW (789) IHRF-C (765) IHRF-CH (790) IHSR (763) IHSR-BW (739) IHSR-C (766) IHSR-CH (764) ITS BORE
