689 Каталог ISCAR 2017 Вращающийся режущий инструмент и инструментальная оснастка Стр.685 |
|||||

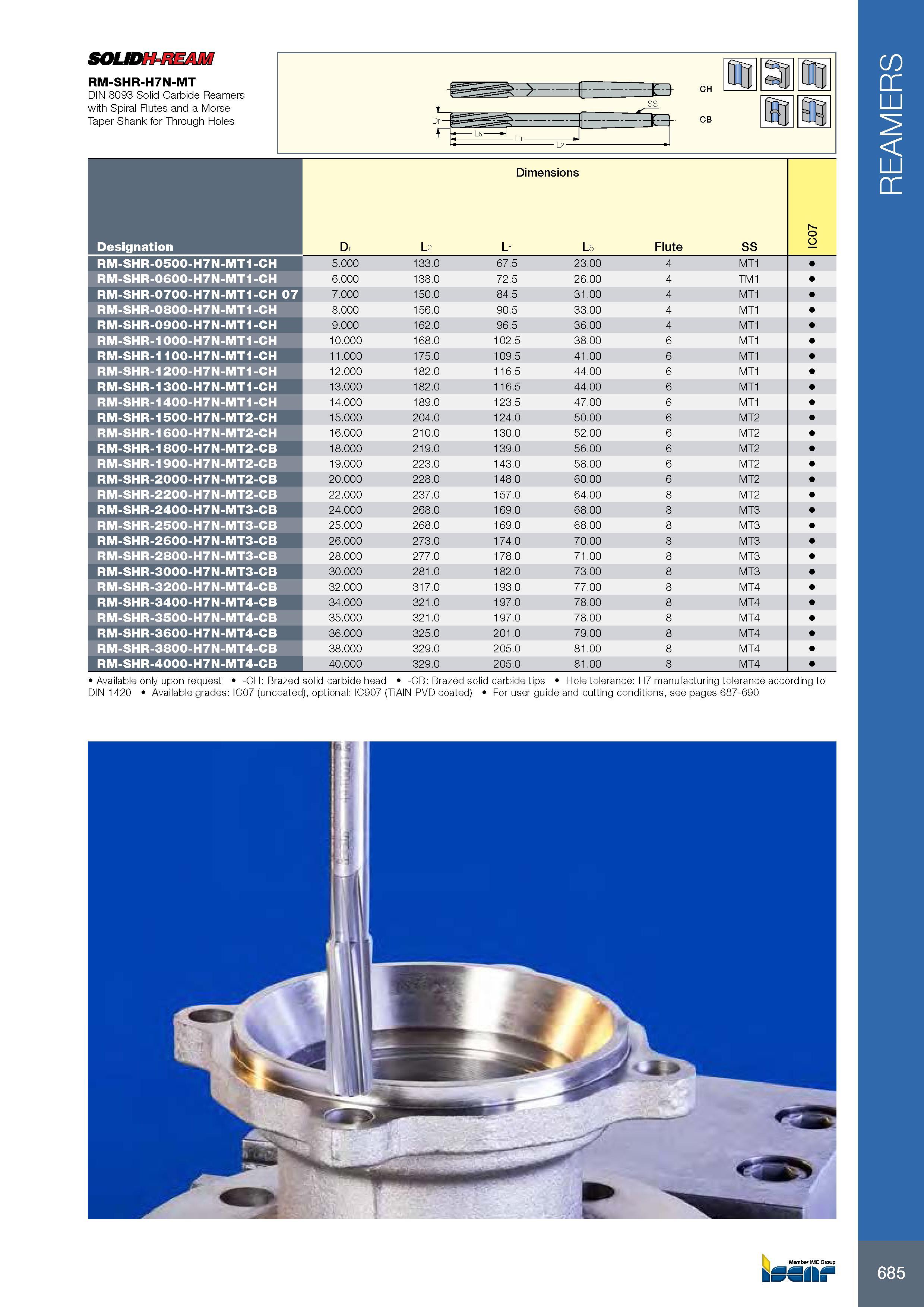

Каталог ISCAR 2017 Ротационный инструмент Стр. 685 0689 ENG Lab2u SOUDH-REAM RM-SHR-H7N-MT DIN 8093 Solid Carbide Reamers with Spiral Flutes and a Morse Taper Shank for Through Holes Размеры в мм Dimensions Обозначение Designation Dr L2 L1 L5 Flute SS IC07 RM-SHR-0500-H7N-MT1-CH 5.000 133.0 67.5 23.00 4 MT1 RM-SHR-0600-H7N-MT1-CH 6.000 138.0 72.5 26.00 4 TM1 RM-SHR-0700-H7N-MT1-CH 07 7.000 150.0 84.5 31.00 4 MT1 RM-SHR-0800-H7N-MT1-CH 8.000 156.0 90.5 33.00 4 MT1 RM-SHR-0900-H7N-MT1-CH 9.000 162.0 96.5 36.00 4 MT1 RM-SHR-1000-H7N-MT1-CH 10.000 168.0 102.5 38.00 6 MT1 RM-SHR-1100-H7N-MT1-CH 11.000 175.0 109.5 41.00 6 MT1 RM-SHR-1200-H7N-MT1-CH 12.000 182.0 116.5 44.00 6 MT1 RM-SHR-1300-H7N-MT1-CH 13.000 182.0 116.5 44.00 6 MT1 RM-SHR-1400-H7N-MT1-CH 14.000 189.0 123.5 47.00 6 MT1 RM-SHR-1500-H7N-MT2-CH 15.000 204.0 124.0 50.00 6 MT2 RM-SHR-1600-H7N-MT2-CH 16.000 210.0 130.0 52.00 6 MT2 RM-SHR-1800-H7N-MT2-CB 18.000 219.0 139.0 56.00 6 MT2 RM-SHR-1900-H7N-MT2-CB 19.000 223.0 143.0 58.00 6 MT2 RM-SHR-2000-H7N-MT2-CB 20.000 228.0 148.0 60.00 6 MT2 RM-SHR-2200-H7N-MT2-CB 22.000 237.0 157.0 64.00 8 MT2 RM-SHR-2400-H7N-MT3-CB 24.000 268.0 169.0 68.00 8 MT3 RM-SHR-2500-H7N-MT3-CB 25.000 268.0 169.0 68.00 8 MT3 RM-SHR-2600-H7N-MT3-CB 26.000 273.0 174.0 70.00 8 MT3 RM-SHR-2800-H7N-MT3-CB 28.000 277.0 178.0 71.00 8 MT3 RM-SHR-3000-H7N-MT3-CB 30.000 281.0 182.0 73.00 8 MT3 RM-SHR-3200-H7N-MT4-CB 32.000 317.0 193.0 77.00 8 MT4 RM-SHR-3400-H7N-MT4-CB 34.000 321.0 197.0 78.00 8 MT4 RM-SHR-3500-H7N-MT4-CB 35.000 321.0 197.0 78.00 8 MT4 RM-SHR-3600-H7N-MT4-CB 36.000 325.0 201.0 79.00 8 MT4 RM-SHR-3800-H7N-MT4-CB 38.000 329.0 205.0 81.00 8 MT4 RM-SHR-4000-H7N-MT4-CB 40.000 329.0 205.0 81.00 8 MT4 Available only upon request -CH: Brazed solid carbide head -CB: Brazed solid carbide tips Hole tolerance: H7 manufacturing tolerance according to DIN 1420 Available grades: IC07 (uncoated), optional: IC907 (TiAlN PVD coated) For user guide and cutting conditions, see pages 687-690 685 REAMERS |
|||||
