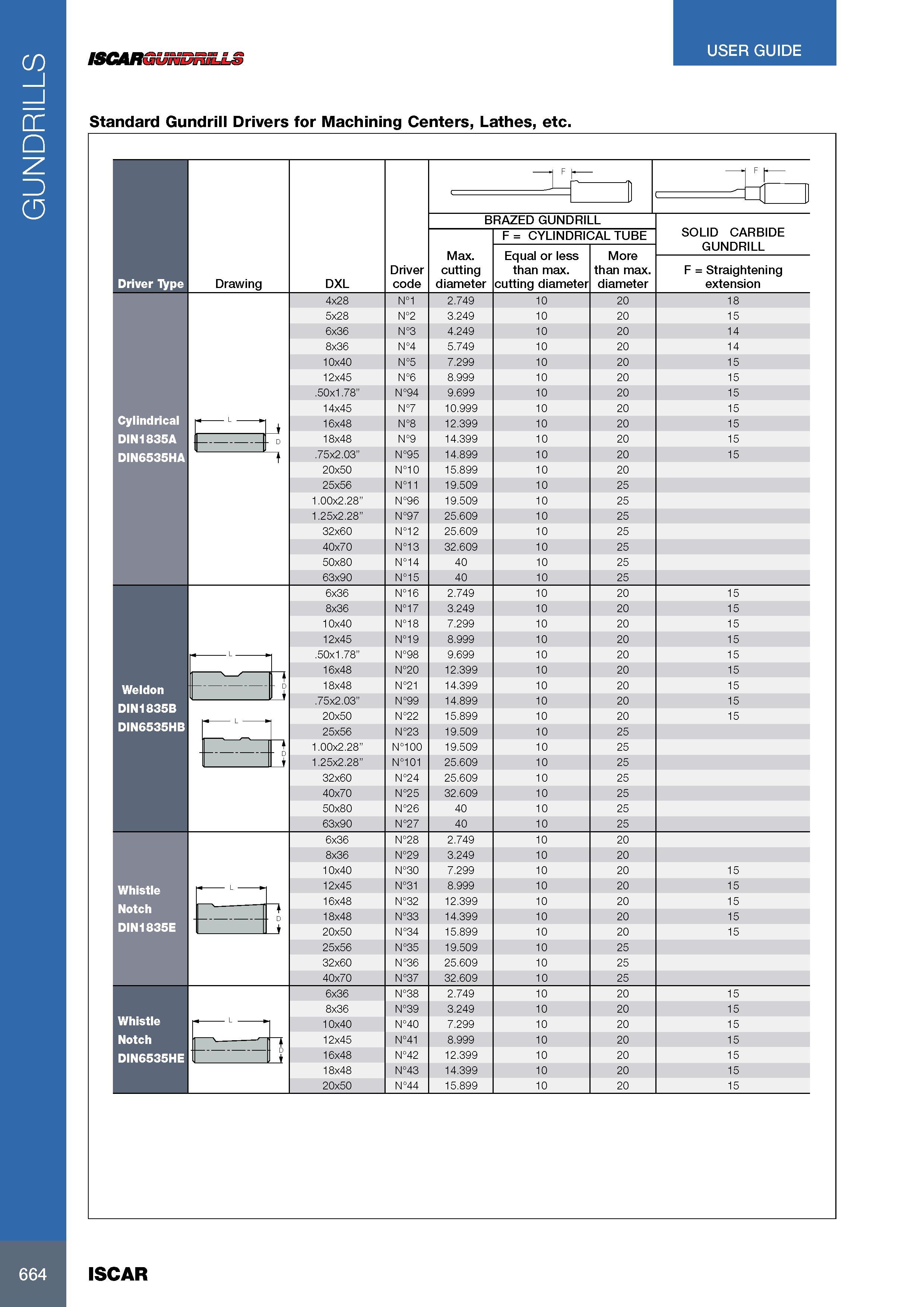

GUNDRILLS USER GUIDE ISCAROUNL Standard Gundrill Drivers for Machining Centers, Lathes, etc. Driver Type Drawing Cylindrical DIN1835A DIN6535HA Weldon DIN1835B DIN6535HB E H DXL 4x28 N°1 2.749 5x28 N°2 3.249 6x36 N°3 4.249 8x36 N°4 5.749 10x40 N°5 7.299 12x45 N°6 8.999 .50x1.78” N°94 9.699 14x45 N°7 10.999 16x48 N°8 12.399 18x48 N°9 14.399 .75x2.03” N°95 14.899 20x50 N°10 15.899 25x56 N°11 19.509 1.00x2.28” N°96 19.509 1.25x2.28” N°97 25.609 32x60 N°12 25.609 40x70 N°13 32.609 50x80 N°14 40 63x90 N°15 40 Driver code 6x36 N°16 2.749 8x36 N°17 3.249 10x40 N°18 7.299 12x45 N°19 8.999 .50x1.78” N°98 9.699 16x48 N°20 12.399 18x48 N°21 14.399 .75x2.03” N°99 14.899 20x50 N°22 15.899 25x56 N°23 19.509 1.00x2.28” N°100 19.509 1.25x2.28” N°101 25.609 32x60 N°24 25.609 40x70 N°25 32.609 50x80 N°26 40 63x90 N°27 40 6x36 N°28 2.749 8x36 N°29 3.249 10x40 N°30 7.299 12x45 N°31 8.999 16x48 N°32 12.399 18x48 N°33 14.399 20x50 N°34 15.899 25x56 N°35 19.509 32x60 N°36 25.609 40x70 N°37 32.609 6x36 N°38 2.749 8x36 N°39 3.249 10x40 N°40 7.299 12x45 N°41 8.999 16x48 N°42 12.399 18x48 N°43 14.399 20x50 N°44 15.899 BRAZED GUNDRILL Max. cutting diameter Equal or less than max. cutting diameter F = CYLINDRICAL TUBE 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 More than max. diameter 20 20 20 20 20 20 20 20 20 20 20 20 25 25 25 25 25 25 25 20 20 20 20 20 20 20 20 20 25 25 25 25 25 25 25 20 20 20 20 20 20 20 25 25 25 20 20 20 20 20 20 20 SOLID CARBIDE GUNDRILL F = Straightening extension 18 15 14 14 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 F D D Whistle Notch DIN1835E Whistle Notch DIN6535HE 664 ISCAR
