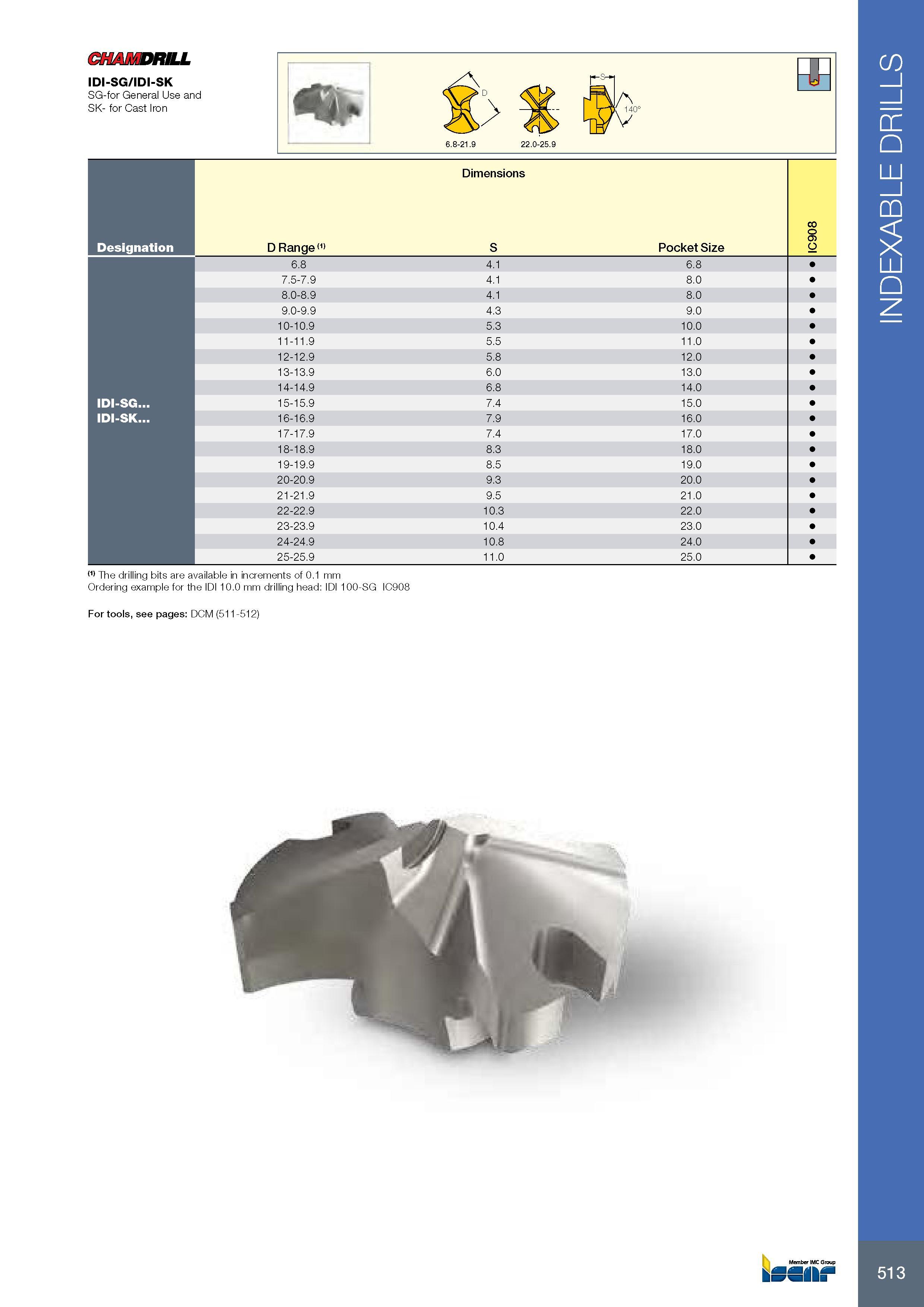

CHAMDRILL IDI-SG/IDI-SK SG-for General Use and SK- for Cast Iron Обозначение Designation (1) The drilling bits are available in increments of 0.1 mm Ordering example for the IDI 10.0 mm drilling head: IDI 100-SG IC908 For tools, see pages: DCM (511-512) Размеры в мм Dimensions D Range (1) S Pocket Size IC908 6.8 4.1 6.8 7.5-7.9 4.1 8.0 8.0-8.9 4.1 8.0 9.0-9.9 4.3 9.0 10-10.9 5.3 10.0 11-11.9 5.5 11.0 12-12.9 5.8 12.0 13-13.9 6.0 13.0 14-14.9 6.8 14.0 15-15.9 7.4 15.0 16-16.9 7.9 16.0 17-17.9 7.4 17.0 18-18.9 8.3 18.0 19-19.9 8.5 19.0 20-20.9 9.3 20.0 21-21.9 9.5 21.0 22-22.9 10.3 22.0 23-23.9 10.4 23.0 24-24.9 10.8 24.0 25-25.9 11.0 25.0 INDEXABLE DRILLS
