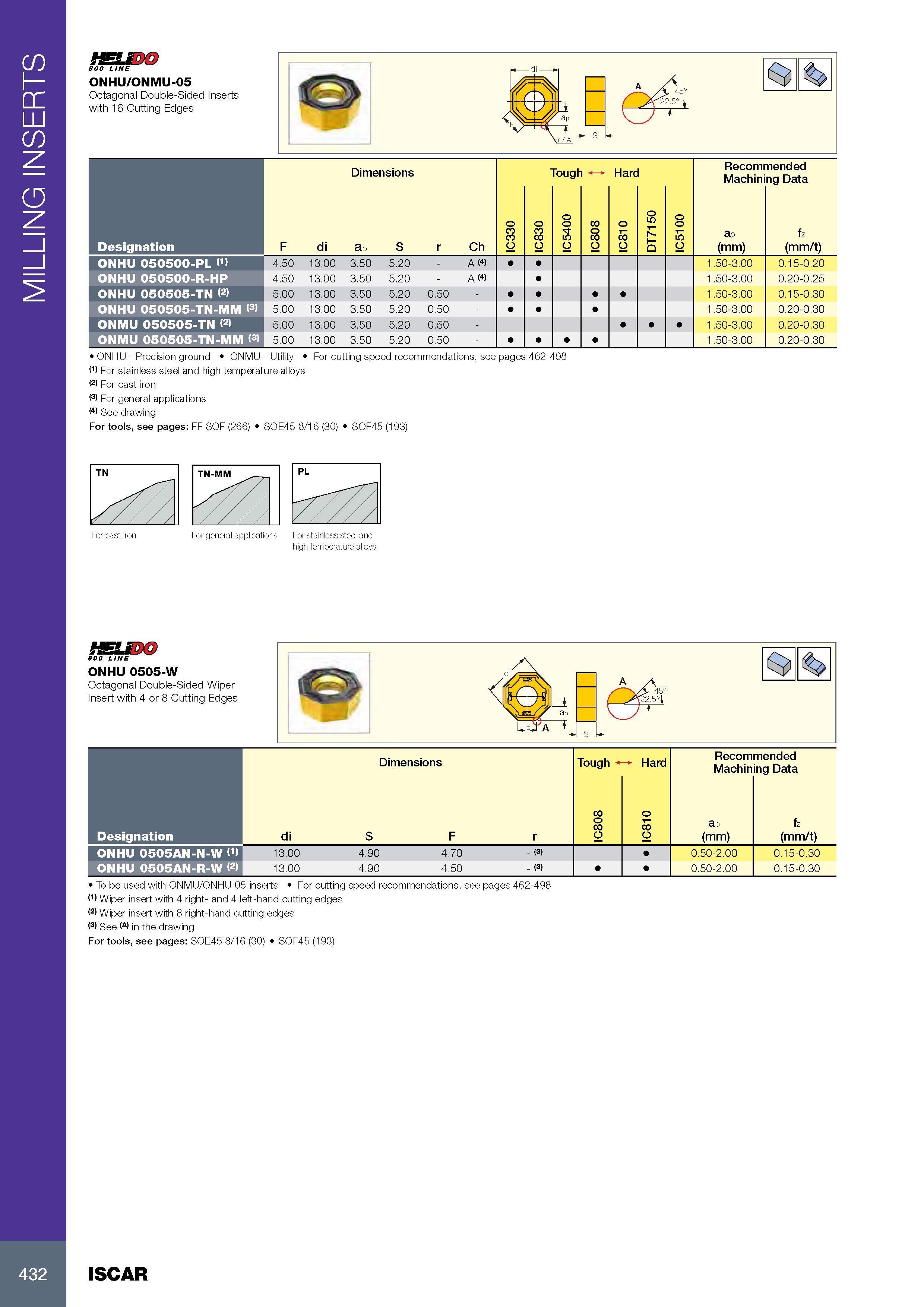

MILLING INSERTS HSUDO BOO LINE ONHU/ONMU-05 Octagonal Double-Sided Inserts with 16 Cutting Edges Размеры в мм Dimensions Tough Hard Режимы резания при металлообработке Recommended Machining Data Обозначение Designation F di ap S r Ch IC330 IC830 IC5400 IC808 IC810 DT7150 IC5100 Глубина резания в мм ap (mm) Подача на зуб fz (mm/t) ONHU 050500-PL (1) 4.50 13.00 3.50 5.20 - A (4) 1.50-3.00 0.15-0.20 ONHU 050500-R-HP 4.50 13.00 3.50 5.20 - A (4) 1.50-3.00 0.20-0.25 ONHU 050505-TN (2) 5.00 13.00 3.50 5.20 0.50 - 1.50-3.00 0.15-0.30 ONHU 050505-TN-MM (3) 5.00 13.00 3.50 5.20 0.50 - 1.50-3.00 0.20-0.30 ONMU 050505-TN (2) 5.00 13.00 3.50 5.20 0.50 - 1.50-3.00 0.20-0.30 ONMU 050505-TN-MM (3) 5.00 13.00 3.50 5.20 0.50 - 1.50-3.00 0.20-0.30 ONHU - Precision ground ONMU - Utility Рекомендации по выбору скорости резания при обработке на станке см. For cutting speed recommendations, see pages 462-498 (1) For stainless steel and high temperature alloys (2) For cast iron (3) For general applications (4) See drawing For tools, see pages: FF SOF (266) SOE45 8/16 (30) SOF45 (193) S fsum 800 LINE ONHU 0505-W Octagonal Double-Sided Wiper Insert with 4 or 8 Cutting Edges Размеры в мм Dimensions Tough Hard Режимы резания при металлообработке Recommended Machining Data Обозначение Designation di S F r IC808 IC810 p m) .E Подача на зуб fz (mm/t) ONHU 0505AN-N-W (1) 13.00 4.90 4.70 - (3) 0.50-2.00 0.15-0.30 ONHU 0505AN-R-W (2) 13.00 4.90 4.50 - (3) 0.50-2.00 0.15-0.30 To be used with ONMU/ONHU 05 inserts Рекомендации по выбору скорости резания при обработке на станке см. For cutting speed recommendations, see pages 462-498 (1) Wiper insert with 4 right- and 4 left-hand cutting edges (2) Wiper insert with 8 right-hand cutting edges (3) See (A) in the drawing For tools, see pages: SOE45 8/16 (30) SOF45 (193) S 432 ISCAR
