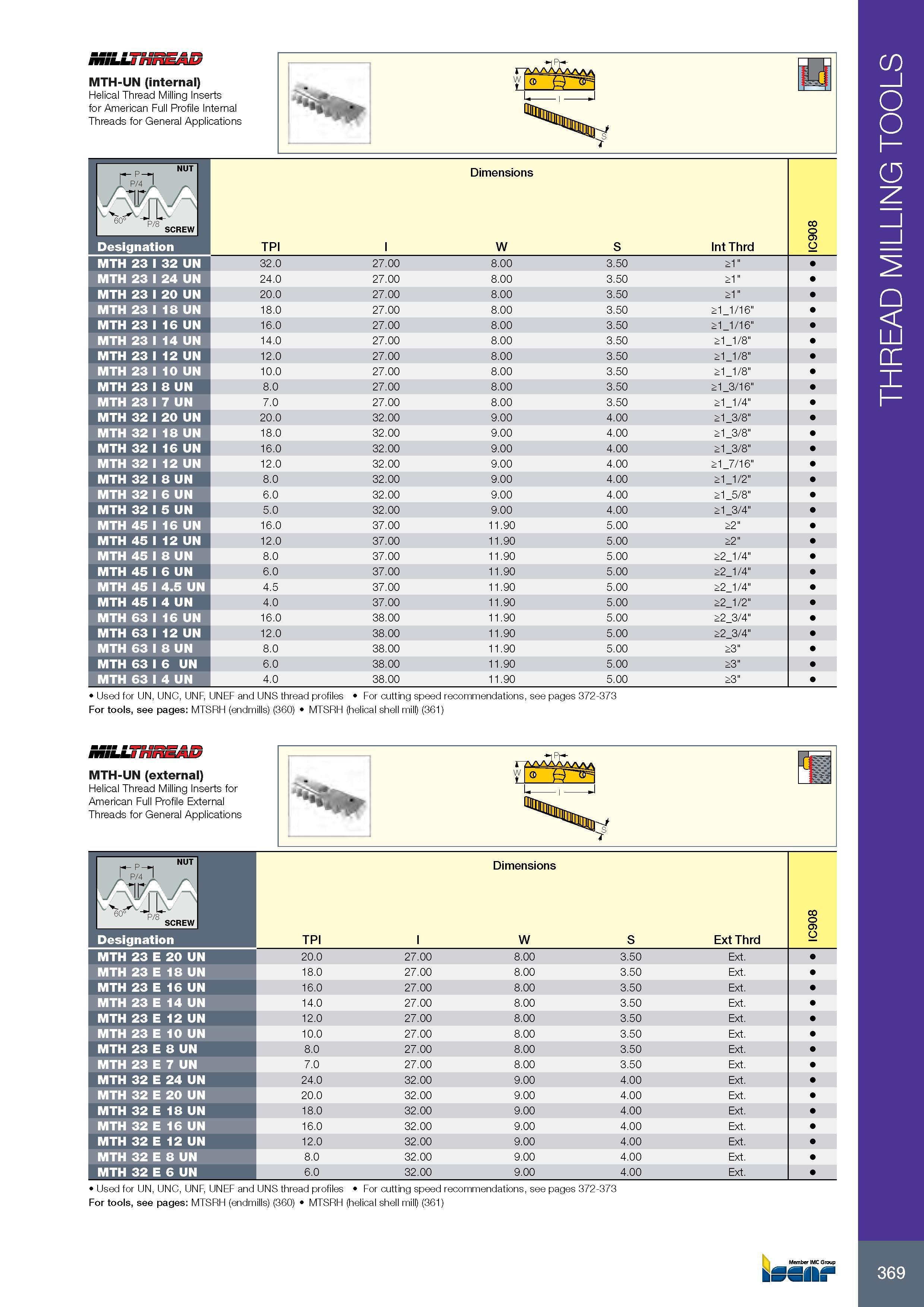

373 Каталог ISCAR 2017 Вращающийся режущий инструмент и инструментальная оснастка Стр.369

Каталог ISCAR 2017 Ротационный инструмент Стр. 369 0373 ENG Lab2u

mmmm m < >n ac= c=> a mtUUQ MTH-UN (internal) Helical Thread Milling Inserts for American Full Profile Internal Threads for General Applications TpPn NUT Размеры в мм Dimensions -i SCREW TPI l W S Int Thrd IC908 Обозначение Designation MTH 23 I 32 UN 32.0 27.00 8.00 3.50 >1" MTH 23 I 24 UN 24.0 27.00 8.00 3.50 >1" MTH 23 I 20 UN 20.0 27.00 8.00 3.50 >1" MTH 23 I 18 UN 18.0 27.00 8.00 3.50 >1 1/16" MTH 23 I 16 UN 16.0 27.00 8.00 3.50 >1 1/16" MTH 23 I 14 UN 14.0 27.00 8.00 3.50 >1 1/8" MTH 23 I 12 UN 12.0 27.00 8.00 3.50 >1 1/8" MTH 23 I 10 UN 10.0 27.00 8.00 3.50 >1 1/8" MTH 23 I 8 UN 8.0 27.00 8.00 3.50 >1 3/16" MTH 23 I 7 UN 7.0 27.00 8.00 3.50 >1 1/4" MTH 32 I 20 UN 20.0 32.00 9.00 4.00 /8" 3/ 1 >1 MTH 32 I 18 UN 18.0 32.00 9.00 4.00 /8" 3/ 1 >1 MTH 32 I 16 UN 16.0 32.00 9.00 4.00 > / 8" MTH 32 I 12 UN 12.0 32.00 9.00 4.00 >1 7/16" MTH 32 I 8 UN 8.0 32.00 9.00 4.00 >1 1/2" MTH 32 I 6 UN 6.0 32.00 9.00 4.00 /8" 5/ 1 >1 MTH 32 I 5 UN 5.0 32.00 9.00 4.00 /4" 3/ 1 >1 MTH 45 I 16 UN 16.0 37.00 11.90 5.00 >2" MTH 45 I 12 UN 12.0 37.00 11.90 5.00 >2" MTH 45 I 8 UN 8.0 37.00 11.90 5.00 >2 1/4" MTH 45 I 6 UN 6.0 37.00 11.90 5.00 >2 1/4" MTH 45 I 4.5 UN 4.5 37.00 11.90 5.00 >2 1/4" MTH 45 I 4 UN 4.0 37.00 11.90 5.00 >2 1/2" MTH 63 I 16 UN 16.0 38.00 11.90 5.00 >2 3/4" MTH 63 I 12 UN 12.0 38.00 11.90 5.00 >2 3/4" MTH 63 I 8 UN 8.0 38.00 11.90 5.00 >3" MTH 63 I 6 UN 6.0 38.00 11.90 5.00 >3" MTH 63 I 4 UN 4.0 38.00 11.90 5.00 >3" Used for UN, UNC, UNF, UNEF and UNS thread profiles Рекомендации по выбору скорости резания при обработке на станке см. For cutting speed recommendations, see pages 372-373 For tools, see pages: MTSRH (endmills) (360) MTSRH (helical shell mill) (361) Обозначение Designation TPI l W S Ext Thrd IC MTH 23 E 20 UN 20.0 27.00 8.00 3.50 Ext. MTH 23 E 18 UN 18.0 27.00 8.00 3.50 Ext. MTH 23 E 16 UN 16.0 27.00 8.00 3.50 Ext. MTH 23 E 14 UN 14.0 27.00 8.00 3.50 Ext. MTH 23 E 12 UN 12.0 27.00 8.00 3.50 Ext. MTH 23 E 10 UN 10.0 27.00 8.00 3.50 Ext. MTH 23 E 8 UN 8.0 27.00 8.00 3.50 Ext. MTH 23 E 7 UN 7.0 27.00 8.00 3.50 Ext. MTH 32 E 24 UN 24.0 32.00 9.00 4.00 Ext. MTH 32 E 20 UN 20.0 32.00 9.00 4.00 Ext. MTH 32 E 18 UN 18.0 32.00 9.00 4.00 Ext. MTH 32 E 16 UN 16.0 32.00 9.00 4.00 Ext. MTH 32 E 12 UN 12.0 32.00 9.00 4.00 Ext. MTH 32 E 8 UN 8.0 32.00 9.00 4.00 Ext. MTH 32 E 6 UN 6.0 32.00 9.00 4.00 Ext. Used for UN, UNC, UNF, UNEF and UNS thread profiles Рекомендации по выбору скорости резания при обработке на станке см. For cutting speed recommendations, see pages 372-373 For tools, see pages: MTSRH (endmills) (360) MTSRH (helical shell mill) (361) 369 THREAD MILLING TOOLS
