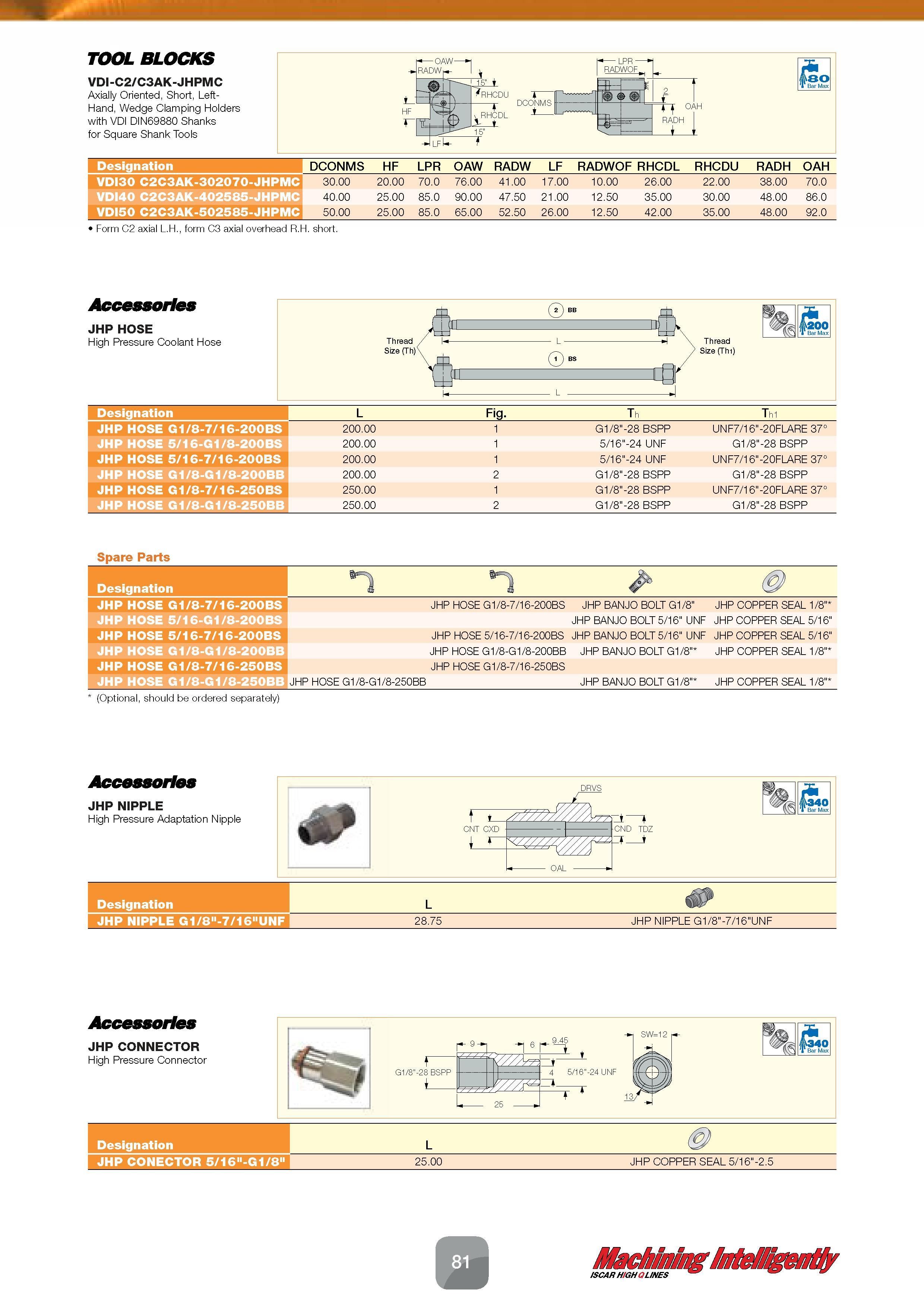

83 Каталог ISCAR 2016 Новый режущий инструмент и инструментальная оснастка Стр.81 |
|||||
TOOL BLOCKS VDI-C2/C3AK-JHPMC Axially Oriented, Short, Left-Hand, Wedge Clamping Holders with VDI DIN69880 Shanks for Square Shank Tools DesignatTOOL BLOCKS VDI-C2/C3AK-JHPMC Axially Oriented, Short, Left-Hand, Wedge Clamping Holders with VDI DIN69880 Shanks for Square Shank Tools Designation VDI30 C2C3AK-302070-JHPMC VDI40 C2C3AK-402585-JHPMC VDI50 C2C3AK-502585-JHPMC DCONMS HF LPR OAW RADW LF RADWOF RHCDL RHCDU RADH OAH 30.00 20.00 70.0 76.00 41.00 17.00 10.00 26.00 22.00 38.00 70.0 40.00 25.00 85.0 90.00 47.50 21.00 12.50 35.00 30.00 48.00 86.0 50.00 25.00 85.0 65.00 52.50 26.00 12.50 42.00 35.00 48.00 92.0 Form C2 axial L.H., form C3 axial overhead R.H. short. Accessories JHP HOSE High Pressure Coolant Hose Designation L Fig. Th Th1 JHP HOSE G1/8-7/16-200BS 200.00 1 G1/8"-28 BSPP UNF7/16"-20FLARE 37° JHP HOSE 5/16-G1/8-200BS 200.00 1 5/16"-24 UNF G1/8"-28 BSPP JHP HOSE 5/16-7/16-200BS 200.00 1 5/16"-24 UNF UNF7/16"-20FLARE 37° JHP HOSE G1/8-G1/8-200BB 200.00 2 G1/8"-28 BSPP G1/8"-28 BSPP JHP HOSE G1/8-7/16-250BS 250.00 1 G1/8"-28 BSPP UNF7/16"-20FLARE 37° JHP HOSE G1/8-G1/8-250BB 250.00 2 G1/8"-28 BSPP G1/8"-28 BSPP Spare Parts Designation 1 1 JHP HOSE G1/8-7/16-200BS JHP HOSE G1/8-7/16-200BS JHP BANJO BOLT G1/8" JHP COPPER SEAL 1/8" JHP HOSE 5/16-G1/8-200BS JHP BANJO BOLT 5/16" UNF JHP COPPER SEAL 5/16" JHP HOSE 5/16-7/16-200BS JHP HOSE 5/16-7/16-200BS JHP BANJO BOLT 5/16" UNF JHP COPPER SEAL 5/16" JHP HOSE G1/8-G1/8-200BB JHP HOSE G1/8-G1/8-200BB JHP BANJO BOLT G1/8" JHP COPPER SEAL 1/8" JHP HOSE G1/8-7/16-250BS JHP HOSE G1/8-7/16-250BS JHP HOSE G1/8-G1/8-250BB JHP HOSE G1/8-G1/8-250BB JHP BANJO BOLT G1/8" JHP COPPER SEAL 1/8" (Optional, should be ordered separately) Accessories JHP NIPPLE High Pressure Adaptation Nipple Designation JHP NIPPLE G1/8,,-7/16"UNF 28.75 JHP NIPPLE G1/8"-7/16"UNF L Accessories JHP CONNECTOR High Pressure Connector w /y / i i_, -L G1/8"-28 BSPP t 4 5/16"-24 UNF 340 'I Bar Max Designation L & JHP CONECTOR 5/16"-G1/8 " 25.00 JHP COPPER SEAL 5/16"-2.5 |
|||||
