Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system ISCAR | Каталог ISCAR 2016 Новый режущий инструмент и оснастка (Всего 304 стр.) |
|||||
|

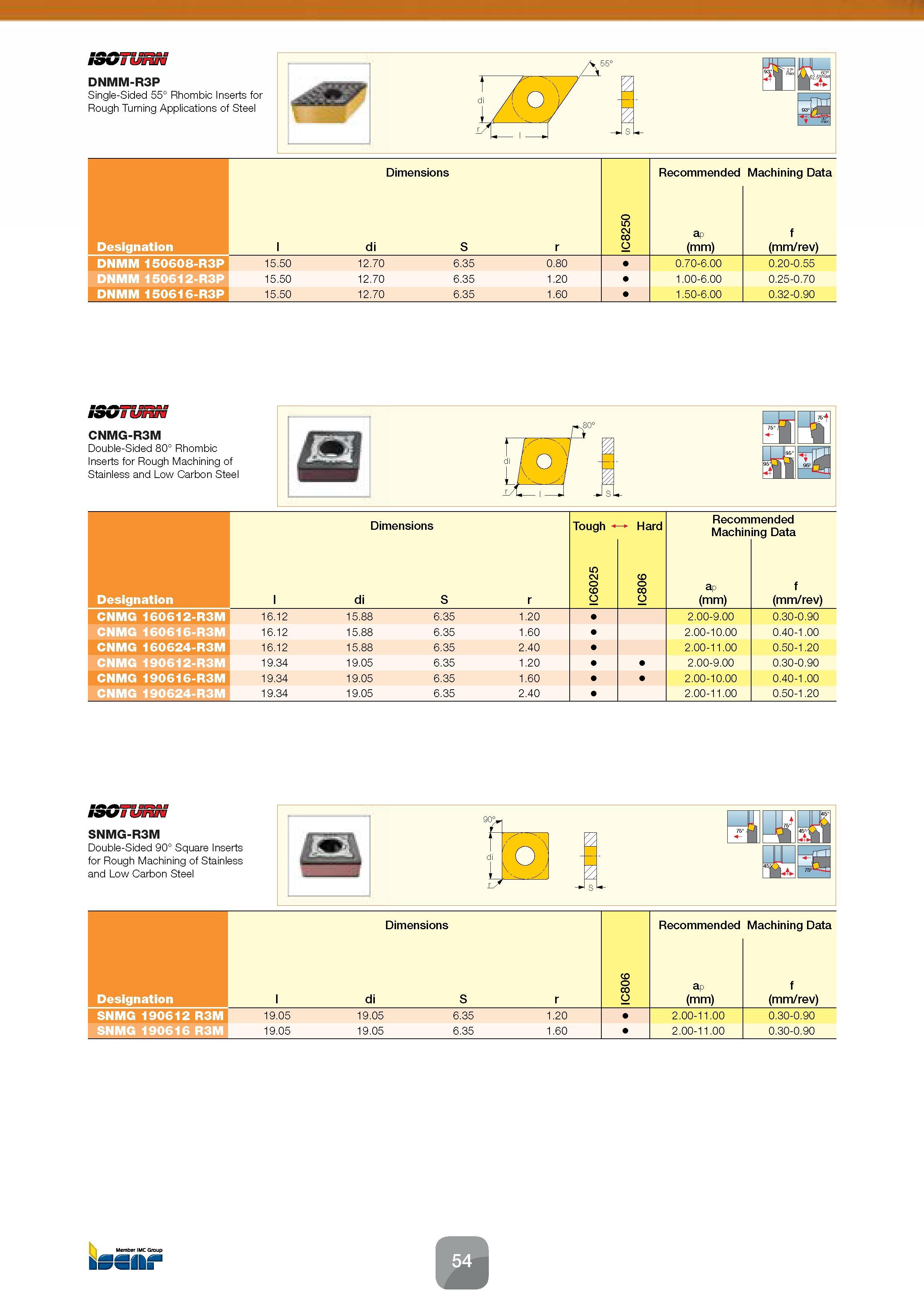

56 Каталог ISCAR 2016 Новый режущий инструмент и инструментальная оснастка Стр.54 |
|||||
Single-Sided 55° Rhombic Inserts DNMM-R3P for Rough Turning Applications of Steel Dimensions IC8250 Recommended Machining Data Designation l di SSingle-Sided 55° Rhombic Inserts DNMM-R3P for Rough Turning Applications of Steel Dimensions IC8250 Recommended Machining Data Designation l di S r ap (mm) f (mm/rev) DNMM 150608-R3P 15.50 12.70 6.35 0.80 0.70-6.00 0.20-0.55 DNMM 150612-R3P 15.50 12.70 6.35 1.20 1.00-6.00 0.25-0.70 DNMM 150616-R3P 15.50 12.70 6.35 1.60 1.50-6.00 0.32-0.90 CNMG-R3M Double-Sided 80° Rhombic Inserts for Rough Machining of Stainless and Low Carbon Steel I Dimensions Recommended Machining Data Designation l di S r IC6025 IC806 ap (mm) f (mm/rev) CNMG 160612-R3M 16.12 15.88 6.35 1.20 2.00-9.00 0.30-0.90 CNMG 160616-R3M 16.12 15.88 6.35 1.60 2.00-10.00 0.40-1.00 CNMG 160624-R3M 16.12 15.88 6.35 2.40 2.00-11.00 0.50-1.20 CNMG 190612-R3M 19.34 19.05 6.35 1.20 2.00-9.00 0.30-0.90 CNMG 190616-R3M 19.34 19.05 6.35 1.60 2.00-10.00 0.40-1.00 CNMG 190624-R3M 19.34 19.05 6.35 2.40 2.00-11.00 0.50-1.20 SNMG-R3M Double-Sided 90° Square Inserts for Rough Machining of Stainless and Low Carbon Steel 3 J 4F T1 =£ Dimensions Recommended Machining Data Designation l di S r IC806 ap (mm) f (mm/rev) SNMG 190612 R3M 19.05 19.05 6.35 1.20 2.00-11.00 0.30-0.90 SNMG 190616 R3M 19.05 19.05 6.35 1.60 2.00-11.00 0.30-0.90 JS Member IMC Group S di S |
|||||
