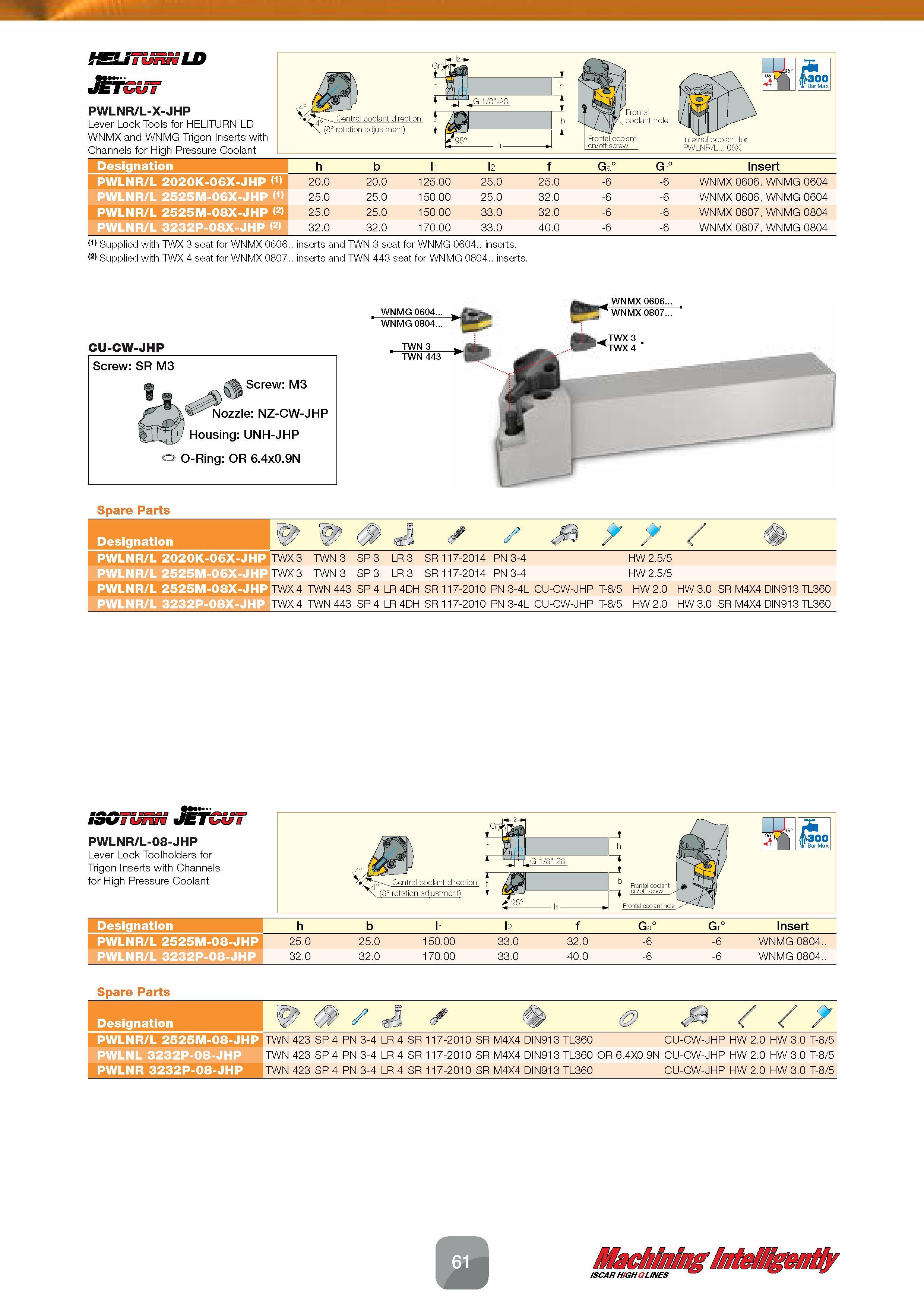

63 Каталог ISCAR 2016 Новый режущий инструмент и инструментальная оснастка Стр.61 |
|||||
Lever Lock Tools HELITURN LD for WNMX and WNMG Trigon Inserts with Channels for High Pressure Coolant Designation h b l1 l2 f Ga° Gr° Insert PWLNLever Lock Tools HELITURN LD for WNMX and WNMG Trigon Inserts with Channels for High Pressure Coolant Designation h b l1 l2 f Ga° Gr° Insert PWLNR/L 2020K-06X-JHP <1> 20.0 20.0 125.00 25.0 25.0 -6 -6 WNMX 0606, WNMG 0604 PWLNR/L 2525M-06X-JHP W 25.0 25.0 150.00 25.0 32.0 -6 -6 WNMX 0606, WNMG 0604 PWLNR/L 2525M-08X-JHP 25.0 25.0 150.00 33.0 32.0 -6 -6 WNMX 0807, WNMG 0804 PWLNR/L 3232P-08X-JHP 32.0 32.0 170.00 33.0 40.0 -6 -6 WNMX 0807, WNMG 0804 Supplied with TWX 3 seat for WNMX 0606.. inserts and TWN 3 seat for WNMG 0604.. inserts. Supplied with TWX 4 seat for WNMX 0807.. inserts and TWN 443 seat for WNMG 0804.. inserts. WNMG 0604. CU-CW-JHP Screw: SR M3 1 Screw:M3 Nozzle: NZ-CW-JHP Housing: UNH-JHP Q O-Ring: OR 6.4x0.9N Spare Parts Designation PWLNR/L 2020K-06X-JHP PWLNR/L 2525M-06X-JHP PWLNR/L 2525M-08X-JHP PWLNR/L 3232P-08X-JHP TWX 3 TWN 3 SP 3 LR 3 SR 117-2014 PN 3-4 TWX 3 TWN 3 SP 3 LR 3 SR 117-2014 PN 3-4 TWX 4 TWN 443 SP 4 LR 4DH SR 117-2010 PN 3-4L CU-CW-JHP T-8/5 TWX 4 TWN 443 SP 4 LR 4DH SR 117-2010 PN 3-4L CU-CW-JHP T-8/5 HW 2.0 HW 2.5/5 HW 2.5/5 HW 2.0 HW 3.0 SR M4X4 DIN913 TL360 HW 3.0 SR M4X4 DIN913 TL360 iKTM/f PWLNR/L-08-JHP Lever Lock Toolholders for Trigon Inserts with Channels for High Pressure Coolant 7 4 Centra Central coolant direction (8° rotation adjustment) 5 + 'I Bar Max Designation h b l1 l2 f Ga° Gr° Insert PWLNR/L 2525M-08-JHP 25.0 25.0 150.00 33.0 32.0 -6 -6 WNMG 0804.. PWLNR/L 3232P-08-JHP 32.0 32.0 170.00 33.0 40.0 -6 -6 WNMG 0804.. Spare Parts Designation & >’ S & PWLNR/L 2525M-08-JHP TWN 423 SP 4 PN 3-4 LR 4 SR 117-2010 SR M4X4 DIN913 TL360 CU-CW-JHP HW 2.0 HW 3.0 T-8/5 PWLNL 3232P-08-JHP TWN 423 SP 4 PN 3-4 LR 4 SR 117-2010 SR M4X4 DIN913 TL360 OR 6.4X0.9N CU-CW-JHP HW 2.0 HW 3.0 T-8/5 PWLNR 3232P-08-JHP TWN 423 SP 4 PN 3-4 LR 4 SR 117-2010 SR M4X4 DIN913 TL360 CU-CW-JHP HW 2.0 HW 3.0 T-8/5 /SCAR HGH LINES HELITURNLD |
|||||
