243 Каталог ISCAR 2016 Новый режущий инструмент и инструментальная оснастка Стр.241

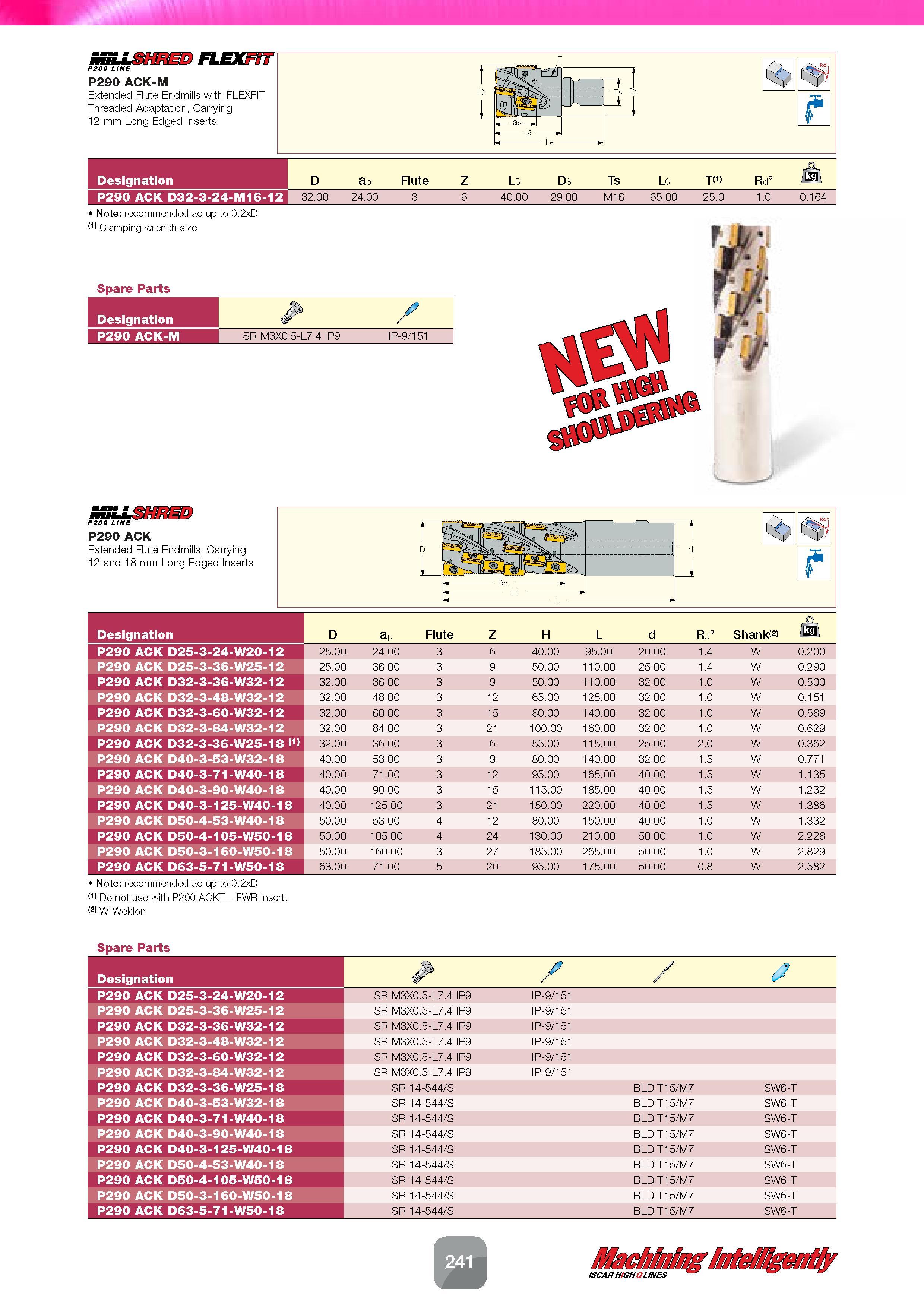

Каталог ISCAR 2016 Новый режущий инструмент и оснастка Стр. 241 0243 Lab2u MiLLStmED FLEXFiT P290 LINE P290 ACK-M Extended Flute Endmills with FLEXFIT Threaded Adaptation, Carrying 12 mm Long Edged Inserts Note: recommended ae up to 0.2xD (1) Clamping wrench size Spare Parts Designation P290 ACK-M SR M3X0.5-L7.4 IP9 IP-9/151 f Designation D ap Flute Z L5 D3 Ts L6 TM) Rd° P290 ACK D32-3-24-M16-12 32.00 24.00 3 6 40.00 29.00 M16 65.00 25.0 1.0 0.164 MiLLSHRED P2B0 LINE P290 ACK Extended Flute Endmills, Carrying 12 and 18 mm Long Edged Inserts c m ap J L Designation D ap Flute Z H L d Rd° Shank<2) Ml P290 ACK D25-3-24-W20-12 25.00 24.00 3 6 40.00 95.00 20.00 1.4 W 0.200 P290 ACK D25-3-36-W25-12 25.00 36.00 3 9 50.00 110.00 25.00 1.4 W 0.290 P290 ACK D32-3-36-W32-12 32.00 36.00 3 9 50.00 110.00 32.00 1.0 W 0.500 P290 ACK D32-3-48-W32-12 32.00 48.00 3 12 65.00 125.00 32.00 1.0 W 0.151 P290 ACK D32-3-60-W32-12 32.00 60.00 3 15 80.00 140.00 32.00 1.0 W 0.589 P290 ACK D32-3-84-W32-12 32.00 84.00 3 21 100.00 160.00 32.00 1.0 W 0.629 P290 ACK D32-3-36-W25-18 (1) 32.00 36.00 3 6 55.00 115.00 25.00 2.0 W 0.362 P290 ACK D40-3-53-W32-18 40.00 53.00 3 9 80.00 140.00 32.00 1.5 W 0.771 P290 ACK D40-3-71-W40-18 40.00 71.00 3 12 95.00 165.00 40.00 1.5 W 1.135 P290 ACK D40-3-90-W40-18 40.00 90.00 3 15 115.00 185.00 40.00 1.5 W 1.232 P290 ACK D40-3-125-W40-18 40.00 125.00 3 21 150.00 220.00 40.00 1.5 W 1.386 P290 ACK D50-4-53-W40-18 50.00 53.00 4 12 80.00 150.00 40.00 1.0 W 1.332 P290 ACK D50-4-105-W50-18 50.00 105.00 4 24 130.00 210.00 50.00 1.0 W 2.228 P290 ACK D50-3-160-W50-18 50.00 160.00 3 27 185.00 265.00 50.00 1.0 W 2.829 P290 ACK D63-5-71-W50-18 63.00 71.00 5 20 95.00 175.00 50.00 0.8 W 2.582 Note: recommended ae up to 0.2xD (1) Do not use with P290 ACKT...-FWR insert. (2) W-Weldon Spare Parts Designation r / P290 ACK D25-3-24-W20-12 SR M3X0.5-L7.4 IP9 IP-9/151 P290 ACK D25-3-36-W25-12 SR M3X0.5-L7.4 IP9 IP-9/151 P290 ACK D32-3-36-W32-12 SR M3X0.5-L7.4 IP9 IP-9/151 P290 ACK D32-3-48-W32-12 SR M3X0.5-L7.4 IP9 IP-9/151 P290 ACK D32-3-60-W32-12 SR M3X0.5-L7.4 IP9 IP-9/151 P290 ACK D32-3-84-W32-12 SR M3X0.5-L7.4 IP9 IP-9/151 P290 ACK D32-3-36-W25-18 SR 14-544/S BLD T15/M7 SW6-T P290 ACK D40-3-53-W32-18 SR 14-544/S BLD T15/M7 SW6-T P290 ACK D40-3-71-W40-18 SR 14-544/S BLD T15/M7 SW6-T P290 ACK D40-3-90-W40-18 SR 14-544/S BLD T15/M7 SW6-T P290 ACK D40-3-125-W40-18 SR 14-544/S BLD T15/M7 SW6-T P290 ACK D50-4-53-W40-18 SR 14-544/S BLD T15/M7 SW6-T P290 ACK D50-4-105-W50-18 SR 14-544/S BLD T15/M7 SW6-T P290 ACK D50-3-160-W50-18 SR 14-544/S BLD T15/M7 SW6-T P290 ACK D63-5-71-W50-18 SR 14-544/S BLD T15/M7 SW6-T
