Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system ISCAR | Каталог ISCAR 2016 Новый режущий инструмент и оснастка (Всего 304 стр.) |
|||||

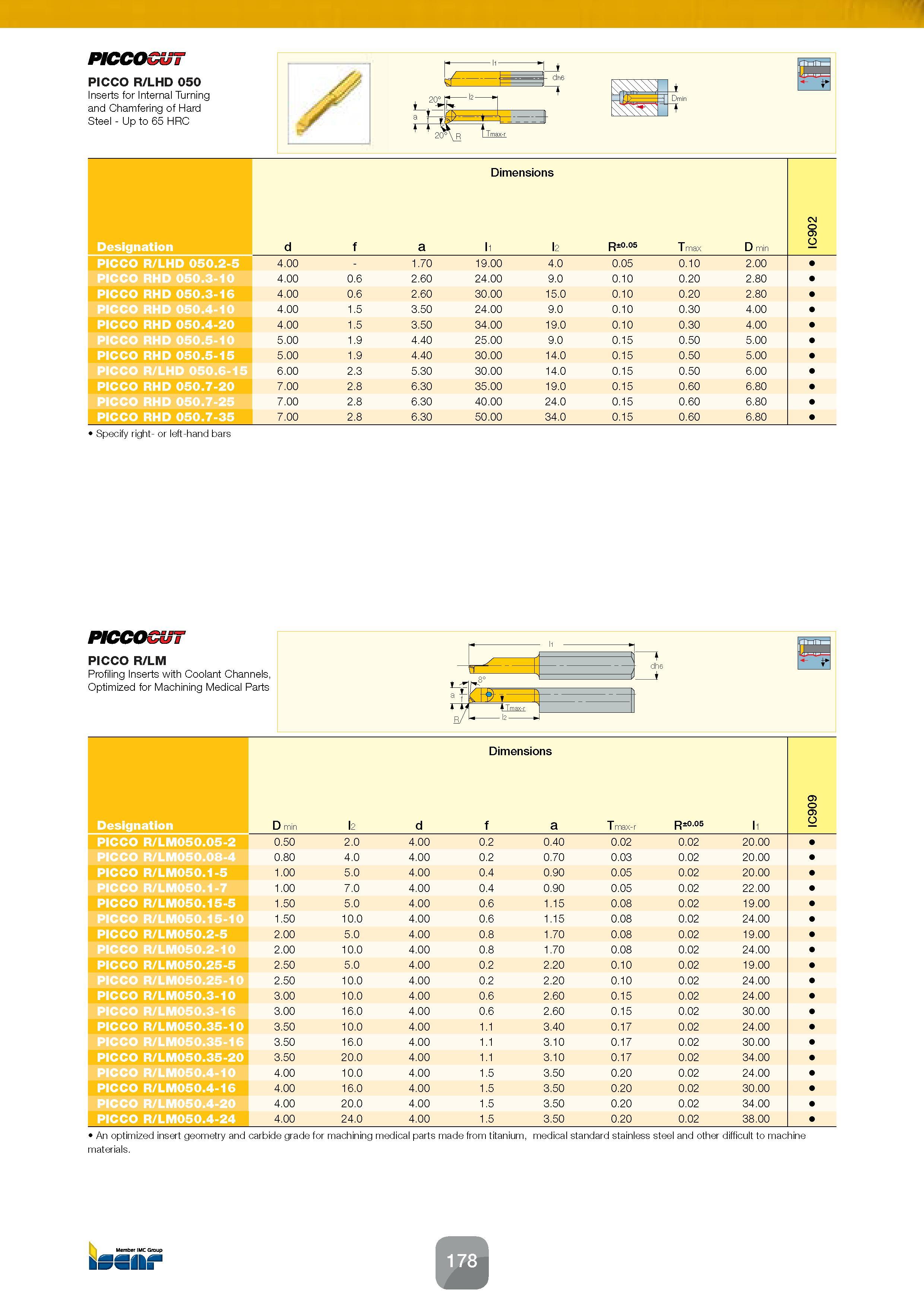

180 Каталог ISCAR 2016 Новый режущий инструмент и инструментальная оснастка Стр.178 |
|||||
Каталог ISCAR 2016 Новый режущий инструмент и оснастка Стр. 178 0180 Lab2u Dimensions Designation d f a l1 l2 R±0.05 T max D min IC902 PICCO R/LHD 050.2-5 4.00 - 1.70 19.00 4.0 0.05 0.10 2.00 PICCO RHD 050.3-10 4.00 0.6 2.60 24.00 9.0 0.10 0.20 2.80 PICCO RHD 050.3-16 4.00 0.6 2.60 30.00 15.0 0.10 0.20 2.80 PICCO RHD 050.4-10 4.00 1.5 3.50 24.00 9.0 0.10 0.30 4.00 PICCO RHD 050.4-20 4.00 1.5 3.50 34.00 19.0 0.10 0.30 4.00 PICCO RHD 050.5-10 5.00 1.9 4.40 25.00 9.0 0.15 0.50 5.00 PICCO RHD 050.5-15 5.00 1.9 4.40 30.00 14.0 0.15 0.50 5.00 PICCO R/LHD 050.6-15 6.00 2.3 5.30 30.00 14.0 0.15 0.50 6.00 PICCO RHD 050.7-20 7.00 2.8 6.30 35.00 19.0 0.15 0.60 6.80 PICCO RHD 050.7-25 7.00 2.8 6.30 40.00 24.0 0.15 0.60 6.80 PICCO RHD 050.7-35 7.00 2.8 6.30 50.00 34.0 0.15 0.60 6.80 Specify right- or left-hand bars Dimensions 05 0 9 IC Designation D min l2 d f a T max-r R±°.°5 l1 PICCO R/LM050.05-2 0.50 2.0 4.00 0.2 0.40 0.02 0.02 20.00 PICCO R/LM050.08-4 0.80 4.0 4.00 0.2 0.70 0.03 0.02 20.00 PICCO R/LM050.1-5 1.00 5.0 4.00 0.4 0.90 0.05 0.02 20.00 PICCO R/LM050.1-7 1.00 7.0 4.00 0.4 0.90 0.05 0.02 22.00 PICCO R/LM050.15-5 1.50 5.0 4.00 0.6 1.15 0.08 0.02 19.00 PICCO R/LM050.15-10 1.50 10.0 4.00 0.6 1.15 0.08 0.02 24.00 PICCO R/LM050.2-5 2.00 5.0 4.00 0.8 1.70 0.08 0.02 19.00 PICCO R/LM050.2-10 2.00 10.0 4.00 0.8 1.70 0.08 0.02 24.00 PICCO R/LM050.25-5 2.50 5.0 4.00 0.2 2.20 0.10 0.02 19.00 PICCO R/LM050.25-10 2.50 10.0 4.00 0.2 2.20 0.10 0.02 24.00 PICCO R/LM050.3-10 3.00 10.0 4.00 0.6 2.60 0.15 0.02 24.00 PICCO R/LM050.3-16 3.00 16.0 4.00 0.6 2.60 0.15 0.02 30.00 PICCO R/LM050.35-10 3.50 10.0 4.00 1.1 3.40 0.17 0.02 24.00 PICCO R/LM050.35-16 3.50 16.0 4.00 1.1 3.10 0.17 0.02 30.00 PICCO R/LM050.35-20 3.50 20.0 4.00 1.1 3.10 0.17 0.02 34.00 PICCO R/LM050.4-10 4.00 10.0 4.00 1.5 3.50 0.20 0.02 24.00 PICCO R/LM050.4-16 4.00 16.0 4.00 1.5 3.50 0.20 0.02 30.00 PICCO R/LM050.4-20 4.00 20.0 4.00 1.5 3.50 0.20 0.02 34.00 PICCO R/LM050.4-24 4.00 24.0 4.00 1.5 3.50 0.20 0.02 38.00 An optimized insert geometry and carbide grade for machining medical parts made from titanium, medical standard stainless steel and other difficult to machine materials. |
|||||
