ISCAR | Каталог ISCAR 2015 Новая продукция для металлообработки (Всего 324 стр.) |
|||||

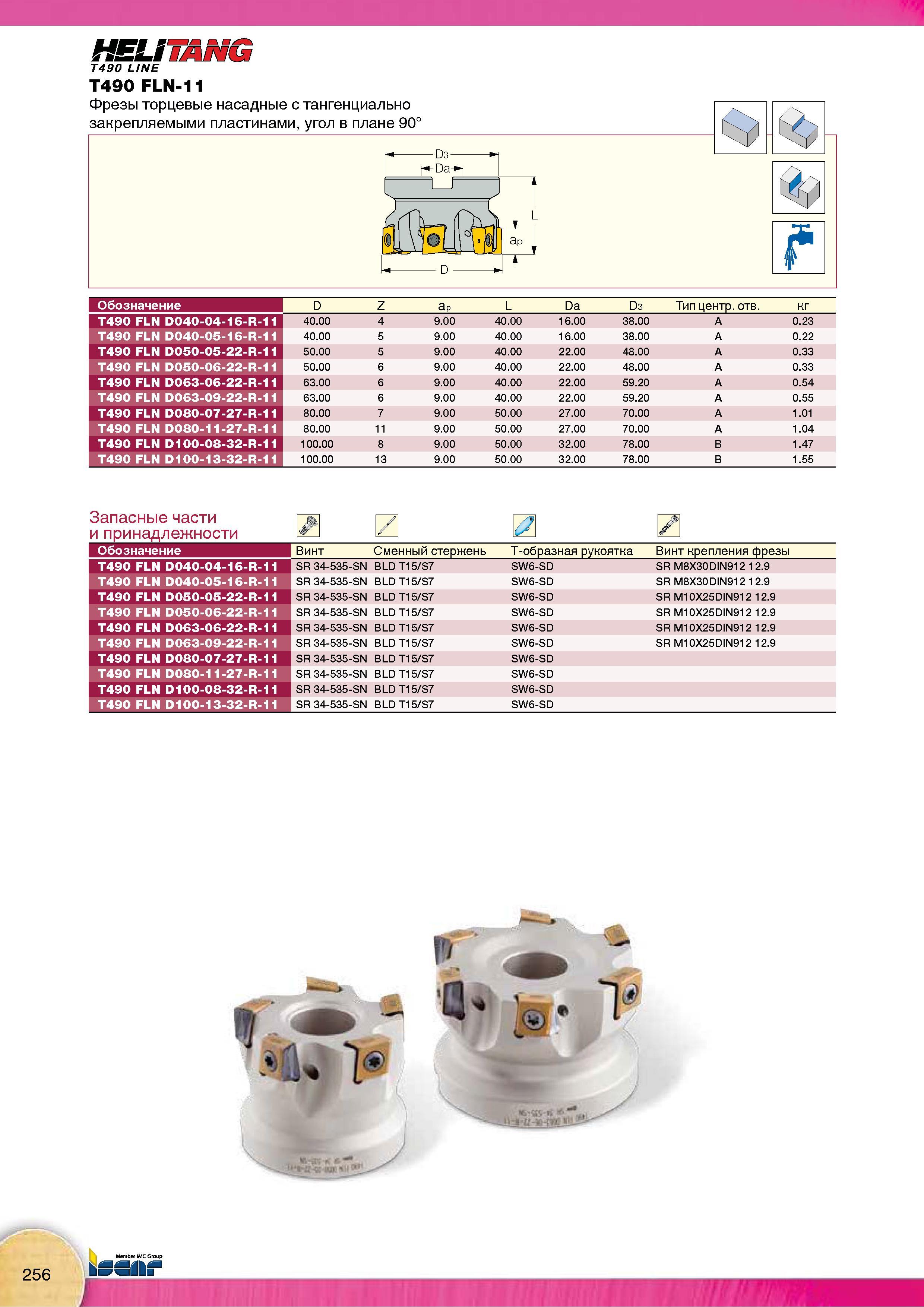

Торцовые насадные фрезы Iscar HELITANG T490 LINE T490 FLN-11 для фрезерования плоских поверхностей, неглубоких прямоугольных уступов и пазов258 Каталог ISCAR 2015 Новая продукция для металлообработки Режущий инструмент и оснастка Стр.256 |
|||||
Торцовые насадные фрезы Iscar HELITANG T490 LINE T490 FLN-11 для фрезерования плоских поверхностей, неглубоких прямоугольных уступов и пазов Торцовые насадные фрезы Iscar HELITANG T490 LINE T490 FLN-11 для фрезерования плоских поверхностей, неглубоких прямоугольных уступов и пазов _ Обозначение фрезерного инструмента Запасные части и принадлежности Тип центр, отв. кг T490 FLN D040-04-16-R-11 40.00 4 9.00 40.00 16.00 38.00 A 0.23 T490 FLN D040-05-16-R-11 40.00 5 9.00 40.00 16.00 38.00 A 0.22 T490 FLN D050-05-22-R-11 50.00 5 9.00 40.00 22.00 48.00 A 0.33 T490 FLN D050-06-22-R-11 50.00 6 9.00 40.00 22.00 48.00 A 0.33 T490 FLN D063-06-22-R-11 63.00 6 9.00 40.00 22.00 59.20 A 0.54 T490 FLN D063-09-22-R-11 63.00 6 9.00 40.00 22.00 59.20 A 0.55 T490 FLN D080-07-27-R-11 80.00 7 9.00 50.00 27.00 70.00 A 1.01 T490 FLN D080-11-27-R-11 80.00 11 9.00 50.00 27.00 70.00 A 1.04 T490 FLN D100-08-32-R-11 100.00 8 9.00 50.00 32.00 78.00 В 1.47 T490 FLN D100-13-32-R-11 100.00 13 9.00 50.00 32.00 78.00 В 1.55 Обозначение Винт Сменный стержень Т-образная рукоятка Винт крепления фрезы Т490 FLN D040-04-16-R-11 SR 34-535-SN BLD T15/S7 SW6-SD SR M8X30DIN912 12.9 Т490 FLN D040-05-16-R-11 SR 34-535-SN BLD T15/S7 SW6-SD SR M8X30DIN912 12.9 T490 FLN D050-05-22-R-11 SR 34-535-SN BLD T15/S7 SW6-SD SR M10X25DIN912 12.9 T490 FLN D050-06-22-R-11 SR 34-535-SN BLD T15/S7 SW6-SD SR M10X25DIN912 12.9 T490 FLN D063-06-22-R-11 SR 34-535-SN BLD T15/S7 SW6-SD SR M10X25DIN912 12.9 T490 FLN D063-09-22-R-11 SR 34-535-SN BLD T15/S7 SW6-SD SR M10X25DIN912 12.9 T490 FLN D080-07-27-R-11 SR 34-535-SN BLD T15/S7 SW6-SD T490 FLN D080-11-27-R-11 SR 34-535-SN BLD T15/S7 SW6-SD T490 FLN D100-08-32-R-11 SR 34-535-SN BLD T15/S7 SW6-SD T490 FLN D100-13-32-R-11 SR 34-535-SN BLD T15/S7 SW6-SD 1 i у |
|||||
См.также / See also : |
|||||
Расчет режимов резания при токарной обработке / Turning formulas |
Расчет режимов резания при сверлении / Formulas for drilling |
||||
Аналоги сталей Таблицы / Workpiece material conversion table |
Расчет режимов резания при фрезеровании / Milling formulas |
||||
Группы конструкционных материалов / Workpiece material groups |
Удельная сила резания / Specific cutting force |
||||
Техника безопасности при работе с инструментом / Metal cutting safety |
Производительность режущего инструмента / Machining economy |
||||
|
Фрезерный инструмент Iscar с пластинами твердосплавными режущими сменными | |||||
| Каталог ISCAR 2015 Новая продукция для металлообработки (Всего 324 стр.) | |||||
| |
 255 Красочная иллюстрация процесса фрезерования сборным фрезерным инструментом Iscar с тангенциально закрепляемыми режущими пластинами |  256 Фрезерная сменная режущая пластина Iscar Т490 LNMT 1106PNTR во многом повторяет принципы Т490 LNMT 0804PNR однако характеризуется повышенной прочностью |  257 Концевые фрезы Iscar T490 ELN-11 с тангенциально закрепляемыми сменными режущими пластинами Обозначение |  259 |  260 Пластины Iscar сменные многогранные твердосплавные T490 LNMT/LNHT 1106 с 4 спиральными режущими кромками, закрепляемые тангенциально Обозначение Размеры |  261 Металлорежущий фрезерный инструмент израильской компании Iscar Иллюстрация из каталога промышленного инструмента |
| |
|||||
|
