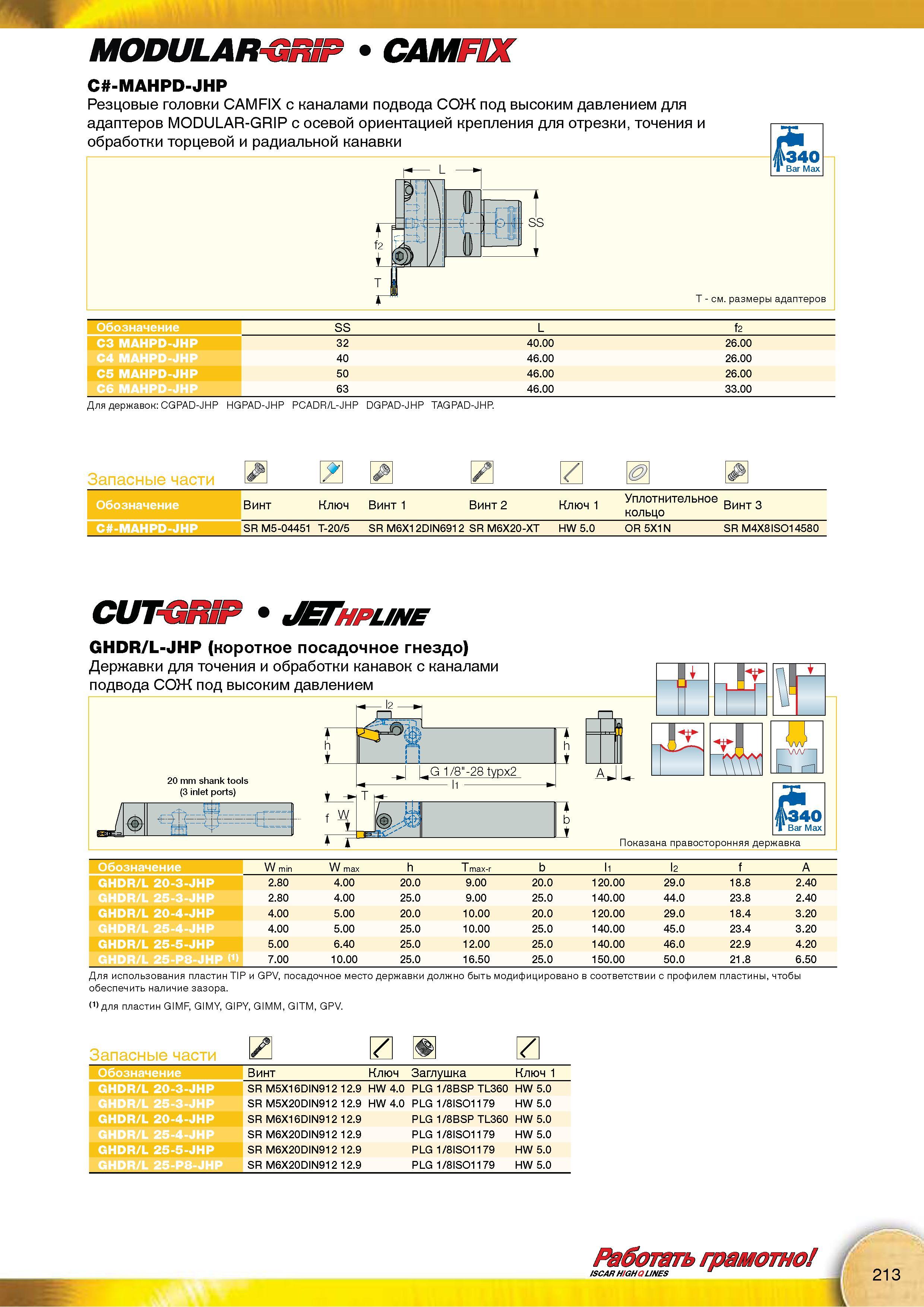

Токарные резцовые головки Iscar C -MAHPD-JHP САМFIX с каналами подвода СОЖ под высоким давлением для адаптеров MODULAR-GRIP с осевой ориентацией крепления _ для отрезки, точения и обработки торцевой и радиальной канавки Т - см. размеры адаптеров SS L f2 СЗ MAHPD-JHP 32 40.00 26.00 С4 MAHPD-JHP 40 46.00 26.00 С5 MAHPD-JHP 50 46.00 26.00 63 46.00 33.00 Для державок CGPAD-JHP HGPAD-JHP PCADR/L-JHP DGPAD-JHP TAGPAD-JHP. Запасные части Обозначение Винт Ключ Винт 1 Винт 2 Ключ 1 Уплотнительное кольцо Винт 3 C -MAHPD-JHP SR М5-04451 Т-20/5 SR М6Х1 2DIN691 2 SR М6Х20-ХТ HW 5.0 OR 5X1N SR M4X8IS014580 CUT-GRIF JET l/ne GHDR/L-JHP (короткое посадочное гнездо) Державки для точения и обработки канавок с каналами подвода СОЖ под высоким давлением 1о I. If AJL га га L- В 140 Ваг Мах Показана правосторонняя державка W min W max h T max-r b h l2 f A GHDR/L 20-3-JHP 2.80 4.00 20.0 9.00 20.0 120.00 29.0 18.8 2.40 GHDR/L 25-3-JHP 2.80 4.00 25.0 9.00 25.0 140.00 44.0 23.8 2.40 GHDR/L 20-4-JHP 4.00 5.00 20.0 10.00 20.0 120.00 29.0 18.4 3.20 GHDR/L 25-4-JHP 4.00 5.00 25.0 10.00 25.0 140.00 45.0 23.4 3.20 GHDR/L 25-5-JHP 5.00 6.40 25.0 12.00 25.0 140.00 46.0 22.9 4.20 7.00 10.00 25.0 16.50 25.0 150.00 50.0 21.8 6.50 Для использования пластин TIP и GPV, посадочное место державки должно быть модифицировано в соответствии с профилем пластины, чтобы обеспечить наличие зазора. <1)для пластин GIMF, GIMY, GIPY, GIMM, GUM, GPV. Запасные части v Винт Ключ Заглушка Ключ 1 GHDR/L 20-3-JHP SR M5X16DIN912 12.9 HW 4.0 PLG 1/8BSP TL360 HW 5.0 GHDR/L 25-3-JHP SR M5X20DIN912 12.9 HW 4.0 PLG 1/8IS01179 HW 5.0 GHDR/L 20-4-JHP SR M6X16DIN912 12.9 PLG 1/8BSP TL360 HW 5.0 GHDR/L 25-4-JHP SR M6X20DIN912 12.9 PLG 1/8IS01179 HW 5.0 GHDR/L 25-5-JHP SR M6X20DIN912 12.9 PLG 1/8IS01179 HW 5.0 GHDR/L 25-P8-JHP SR M6X20DIN912 12.9 PLG 1/8IS01179 HW 5.0 Работать грамотно ISCAR HIGHQUNES 213
