ISCAR | Каталог ISCAR 2015 Новая продукция для металлообработки (Всего 324 стр.) |
|||||

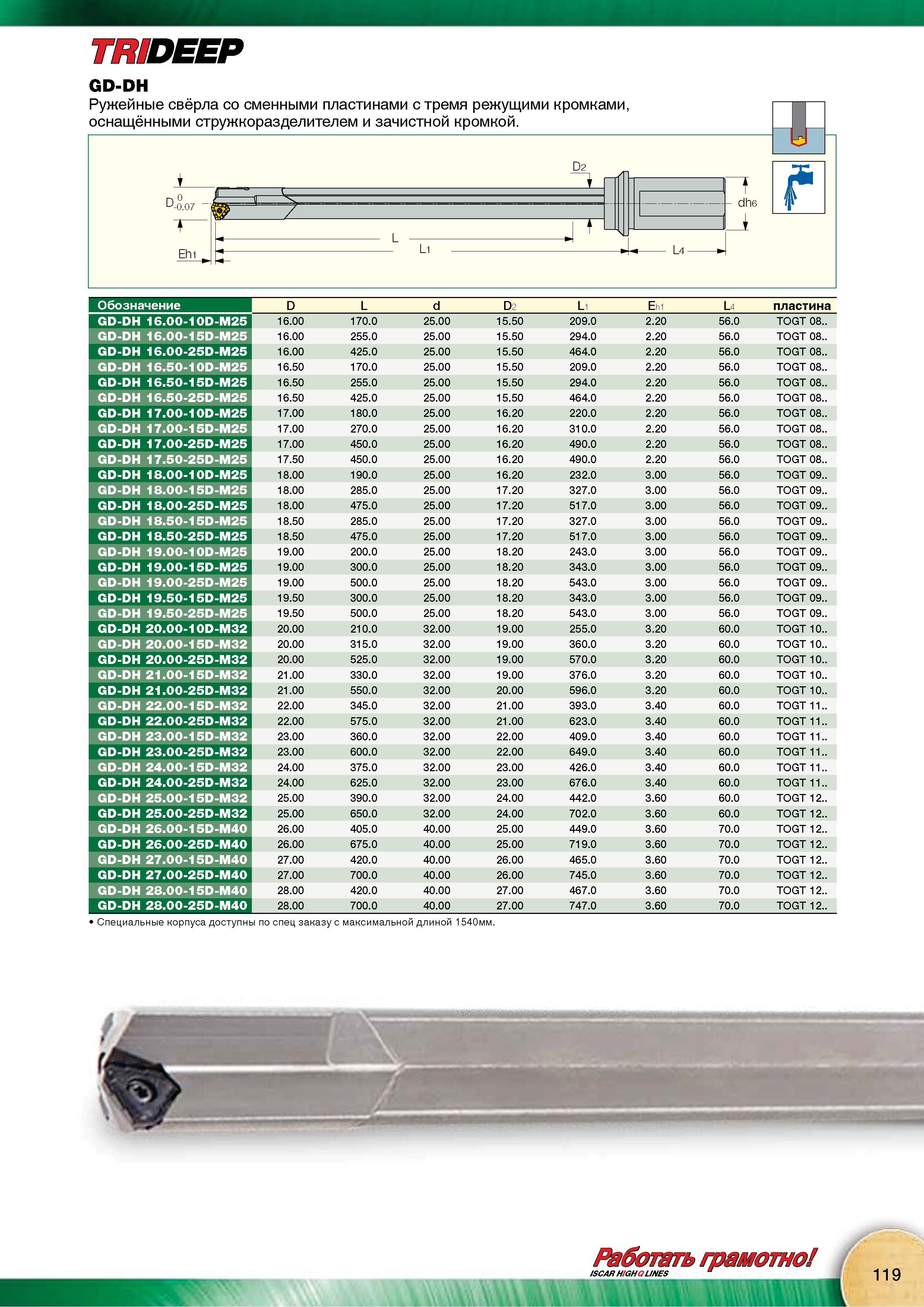

Ружейные свёрла TRIDEEP GD-DH Iscar со сменными пластинами с тремя режущими кромками, оснащёнными стружкоразделителем и зачистной кромкой Обозначение121 Каталог ISCAR 2015 Новая продукция для металлообработки Режущий инструмент и оснастка Стр.119 |
|||||
Ружейные свёрла TRIDEEP GD-DH Iscar со сменными пластинами с тремя режущими кромками, оснащёнными стружкоразделителем и зачистной кромкой Обозначение Ружейные свёрла TRIDEEP GD-DH Iscar со сменными пластинами с тремя режущими кромками, оснащёнными стружкоразделителем и зачистной кромкой Обозначение _ D L d D2 Li Eh1 L4 пластина GD-DH 16.00-10D-M25 16.00 170.0 25.00 15.50 209.0 2.20 56.0 TOGT 08 GD-DH 16.00-15D-M25 16.00 255.0 25.00 15.50 294.0 2.20 56.0 TOGT 08 GD-DH 16.00-25D-M25 16.00 425.0 25.00 15.50 464.0 2.20 56.0 TOGT 08 GD-DH 16.50-10D-M25 16.50 170.0 25.00 15.50 209.0 2.20 56.0 TOGT 08 GD-DH 16.50-15D-M25 16.50 255.0 25.00 15.50 294.0 2.20 56.0 TOGT 08 GD-DH 16.50-25D-M25 16.50 425.0 25.00 15.50 464.0 2.20 56.0 TOGT 08 GD-DH 17.00-10D-M25 17.00 180.0 25.00 16.20 220.0 2.20 56.0 TOGT 08 GD-DH 17.00-15D-M25 17.00 270.0 25.00 16.20 310.0 2.20 56.0 TOGT 08 GD-DH 17.00-25D-M25 17.00 450.0 25.00 16.20 490.0 2.20 56.0 TOGT 08 GD-DH 17.50-25D-M25 17.50 450.0 25.00 16.20 490.0 2.20 56.0 TOGT 08 GD-DH 18.00-10D-M25 18.00 190.0 25.00 16.20 232.0 3.00 56.0 TOGT 09 GD-DH 18.00-15D-M25 18.00 285.0 25.00 17.20 327.0 3.00 56.0 TOGT 09 GD-DH 18.00-25D-M25 18.00 475.0 25.00 17.20 517.0 3.00 56.0 TOGT 09 GD-DH 18.50-15D-M25 18.50 285.0 25.00 17.20 327.0 3.00 56.0 TOGT 09 GD-DH 18.50-25D-M25 18.50 475.0 25.00 17.20 517.0 3.00 56.0 TOGT 09 GD-DH 19.00-10D-M25 19.00 200.0 25.00 18.20 243.0 3.00 56.0 TOGT 09 GD-DH 19.00-15D-M25 19.00 300.0 25.00 18.20 343.0 3.00 56.0 TOGT 09 GD-DH 19.00-25D-M25 19.00 500.0 25.00 18.20 543.0 3.00 56.0 TOGT 09 GD-DH 19.50-15D-M25 19.50 300.0 25.00 18.20 343.0 3.00 56.0 TOGT 09 GD-DH 19.50-25D-M25 19.50 500.0 25.00 18.20 543.0 3.00 56.0 TOGT 09 GD-DH 20.00-10D-M32 20.00 210.0 32.00 19.00 255.0 3.20 60.0 TOGT 10 GD-DH 20.00-15D-M32 20.00 315.0 32.00 19.00 360.0 3.20 60.0 TOGT 10 GD-DH 20.00-25D-M32 20.00 525.0 32.00 19.00 570.0 3.20 60.0 TOGT 10 GD-DH 21.00-15D-M32 21.00 330.0 32.00 19.00 376.0 3.20 60.0 TOGT 10 GD-DH 21.00-25D-M32 21.00 550.0 32.00 20.00 596.0 3.20 60.0 TOGT 10 GD-DH 22.00-15D-M32 22.00 345.0 32.00 21.00 393.0 3.40 60.0 TOGT 11 GD-DH 22.00-25D-M32 22.00 575.0 32.00 21.00 623.0 3.40 60.0 TOGT 11 GD-DH 23.00-15D-M32 23.00 360.0 32.00 22.00 409.0 3.40 60.0 TOGT 11 GD-DH 23.00-25D-M32 23.00 600.0 32.00 22.00 649.0 3.40 60.0 TOGT 11 GD-DH 24.00-15D-M32 24.00 375.0 32.00 23.00 426.0 3.40 60.0 TOGT 11 GD-DH 24.00-25D-M32 24.00 625.0 32.00 23.00 676.0 3.40 60.0 TOGT 11 GD-DH 25.00-15D-M32 25.00 390.0 32.00 24.00 442.0 3.60 60.0 TOGT 12 GD-DH 25.00-25D-M32 25.00 650.0 32.00 24.00 702.0 3.60 60.0 TOGT 12 GD-DH 26.00-15D-M40 26.00 405.0 40.00 25.00 449.0 3.60 70.0 TOGT 12 GD-DH 26.00-25D-M40 26.00 675.0 40.00 25.00 719.0 3.60 70.0 TOGT 12 GD-DH 27.00-15D-M40 27.00 420.0 40.00 26.00 465.0 3.60 70.0 TOGT 12 GD-DH 27.00-25D-M40 27.00 700.0 40.00 26.00 745.0 3.60 70.0 TOGT 12 GD-DH 28.00-15D-M40 28.00 420.0 40.00 27.00 467.0 3.60 70.0 TOGT 12 GD-DH 28.00-25D-M40 28.00 700.0 40.00 27.00 747.0 3.60 70.0 TOGT 12 Специальные корпуса доступны по спец заказу с максимальной длиной 1540мм. Работать грамотно ISCAR HIGHО LINES ЛШ liA 119 |
|||||
См.также / See also : |
|||||
Технология обработки глубоких отверстий / Deep hole drilling |
|||||
Растачивание на токарном станке / Boring on a lathe |
Растачивание отверстий на расточном станке / Boring on a boring machine |
||||
Сверление отверстий в металле / Drill a hole in metal |
Сверла Конструкция / Parts of a drill |
||||
Системы СОЖ / Cutting fluid system |
Оснастка для сверлильных и фрезерных станков / Tool holders for drilling and milling |
||||
|
Сверлильный инструмент Iscar для глубокого сверления отверстий в стальных заготовках | |||||
| Каталог ISCAR 2015 Новая продукция для металлообработки (Всего 324 стр.) | |||||
| |
 118 |  119 Фото ружейного сверла установленного на специализированное станочное оборудование для механической обработки глубоких отверстий с высокой точностью в заготовках |  120 Свёрла для глубокого сверления оснащённые сменной пластиной с 3 режущими кромками Прецизионная шлифованная пластина позволяет добиться 10-го квалитета точности |  122 |  123 Специализированный сверлильный инструмент Iscar TRIDEEP со сменной режущей частью для сверления глубоких отверстий Иллюстрация из каталога 2015 года на русском языке |  124 Специальный инструмент для обработки глубоких отверстий в стальных заготовках Сборные режущие головки с СРП для глубокого сверления с повышенной точностью |
| |
|||||
|
