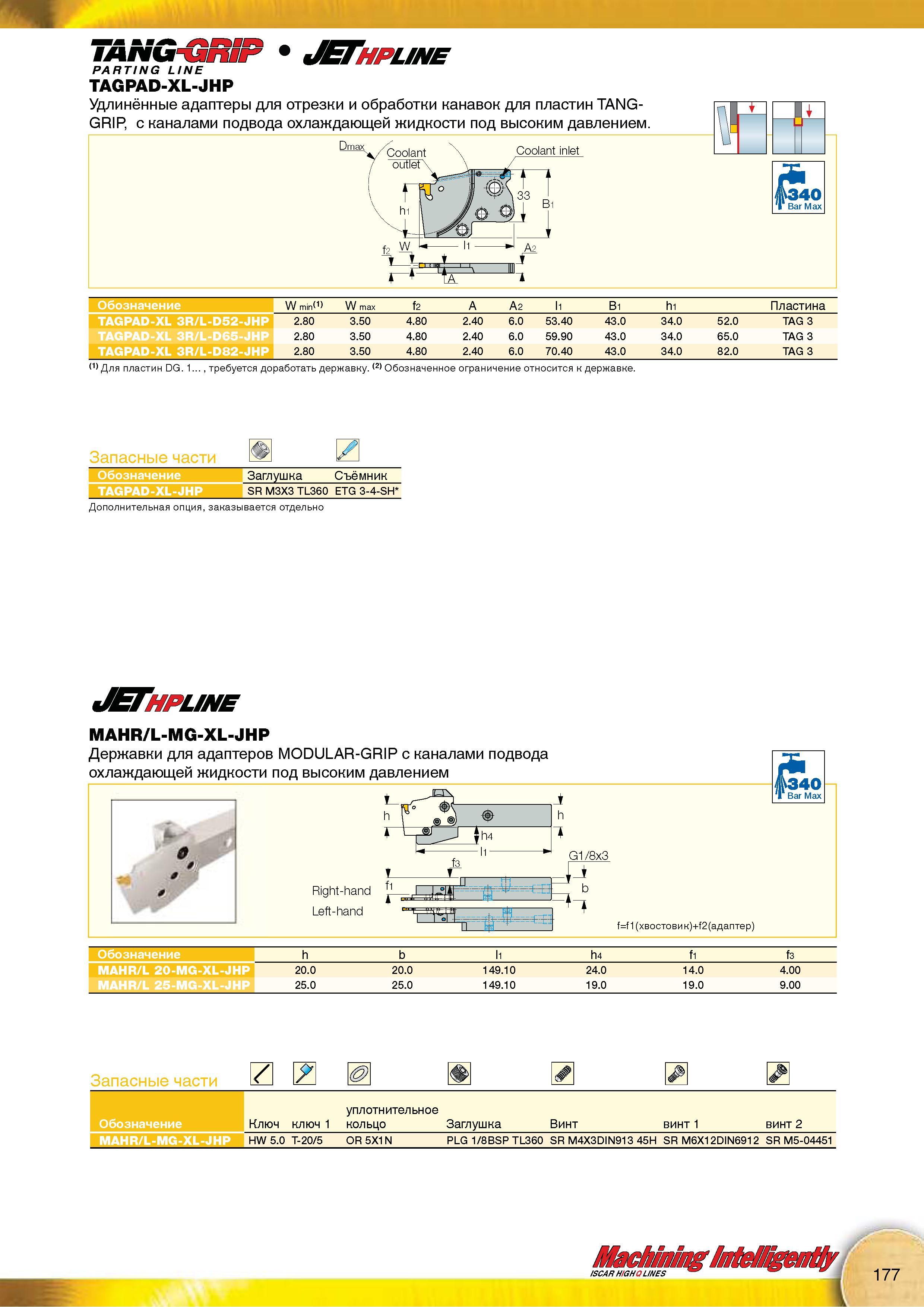

Модульные инструментальные системы Iscar со сменными твердосплавными пластинами Удлиненные адаптеры для токарной отрезки и обработки наружных канавок _ TANG-GRIP JET line PARTING LINE TAGPAD-XL-JHP Обозначение W min(') W max f2 A A2 h B1 hi Пластина TAG PAD-XL 3R/L-D52-JHP 2.80 3.50 4.80 2.40 6.0 53.40 43.0 34.0 52.0 TAG 3 TAGPAD-XL 3R/L-D65-JHP 2.80 3.50 4.80 2.40 6.0 59.90 43.0 34.0 65.0 TAG 3 TAGPAD-XL 3R/L-D82-JHP 2.80 3.50 4.80 2.40 6.0 70.40 43.0 34.0 82.0 TAG 3 (1) Для пластин DG. 1, требуется доработать державку.(2) Обозначенное ограничение относится к державке. Запасные части Обозначение Заглушка Съёмник TAGPAD-XL-JHP О CD CO l I- X CO DC С0 ETG 3-4-SH Дополнительная опция, заказывается отдельно JEThpline MAHR/L-MG-XL-JHP Державки для адаптеров MODULAR-GRIP с каналами подвода охлаждающей жидкости под высоким давлением 340 'I Ваг Мах Right-hand Left-hand f=f1 (хвостовик)+(2 (адаптер) Обозначение h b 11 h4 fl f3 MAHR/L 20-MG-XL-JHP 20.0 20.0 149.10 24.0 14.0 4.00 25.0 25.0 149.10 19.0 19.0 9.00 Запасные части Обозначение Ключ ключ 1 уплотнительное кольцо Заглушка Винт ВИНТ 1 ВИНТ 2 MAHR/L-MG-XL-JHP HW 5.0 T-20/5 OR 5X1N PLG 1/8BSP TL360 SR M4X3DIN913 45H SR M6X12DIN6912 SR M5-04451 177
