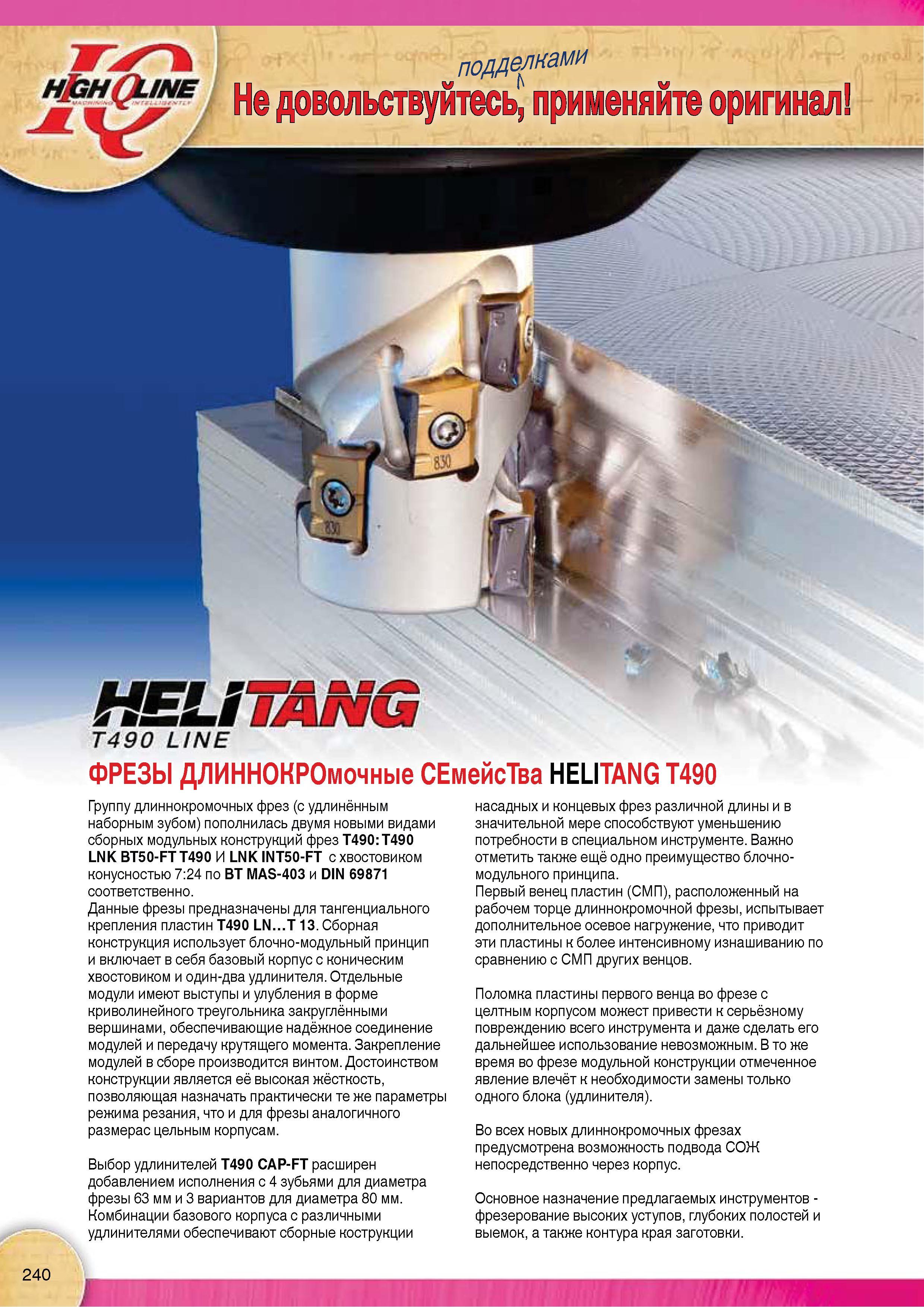

Кукурузные длиннокромочные сборные фрезы Iscar Т490 HELITANG со сменными твердосплавными фрезерными пластинами Группа длиннокромочных фрез

Кукурузные длиннокромочные сборные фрезы Iscar Т490 HELITANG со сменными твердосплавными фрезерными пластинами Группа длиннокромочных фрез

Кукурузные длиннокромочные сборные фрезы Iscar Т490 HELITANG со сменными твердосплавными фрезерными пластинами Группа длиннокромочных фрез _ (с удлинённым наборным зубом) пополнилась двумя новыми видами сборных модульных конструкций фрез Т490 LNK BT50-FTT490 И LNKINT50-FT с хвостовиком конусностью 7:24 по ВТ MAS-403 и DIN 69871 соответственно. Данные фрезы предназначены для тангенциального крепления пластин T490 LN T 13. Сборная конструкция использует блочно-модульный принцип и включает в себя базовый корпус с коническим хвостовиком и один-два удлинителя. Отдельные модули имеют выступы и улубления в форме криволинейного треугольника закруглёнными вершинами, обеспечивающие надёжное соединение модулей и передачу крутящего момента. Закрепление модулей в сборе производится винтом. Достоинством конструкции является её высокая жёсткость, позволяющая назначать практически те же параметры режима резания, что и для фрезы аналогичного размерас цельным корпусам. Выбор удлинителей T490 САР-FT расширен добавлением исполнения с 4 зубьями для диаметра фрезы 63 мм и 3 вариантов для диаметра 80 мм. Комбинации базового корпуса с различными удлинителями обеспечивают сборные кострукции насадных и концевых фрез различной длины и в значительной мере способствуют уменьшению потребности в специальном инструменте. Важно отметить также ещё одно преимущество блочномодульного принципа. Первый венец пластин (СМП), расположенный на рабочем торце длиннокромочной фрезы, испытывает дополнительное осевое нагружение, что приводит эти пластины к более интенсивному изнашиванию по сравнению с СМП других венцов. Поломка пластины первого венца во фрезе с целтным корпусом можест привести к серьёзному повреждению всего инструмента и даже сделать его дальнейшее использование невозможным. В то же время во фрезе модульной конструкции отмеченное явление влечёт к необходимости замены только одного блока (удлинителя). Во всех новых длиннокромочных фрезах предусмотрена возможность подвода СОЖ непосредственно через корпус. Основное назначение предлагаемых инструментов -фрезерование высоких уступов, глубоких полостей и выемок, а также контура края заготовки. LINE ФРЕЗЫ ДЛИННОКРОмочные СЕмейсТва HELITANG Т490
