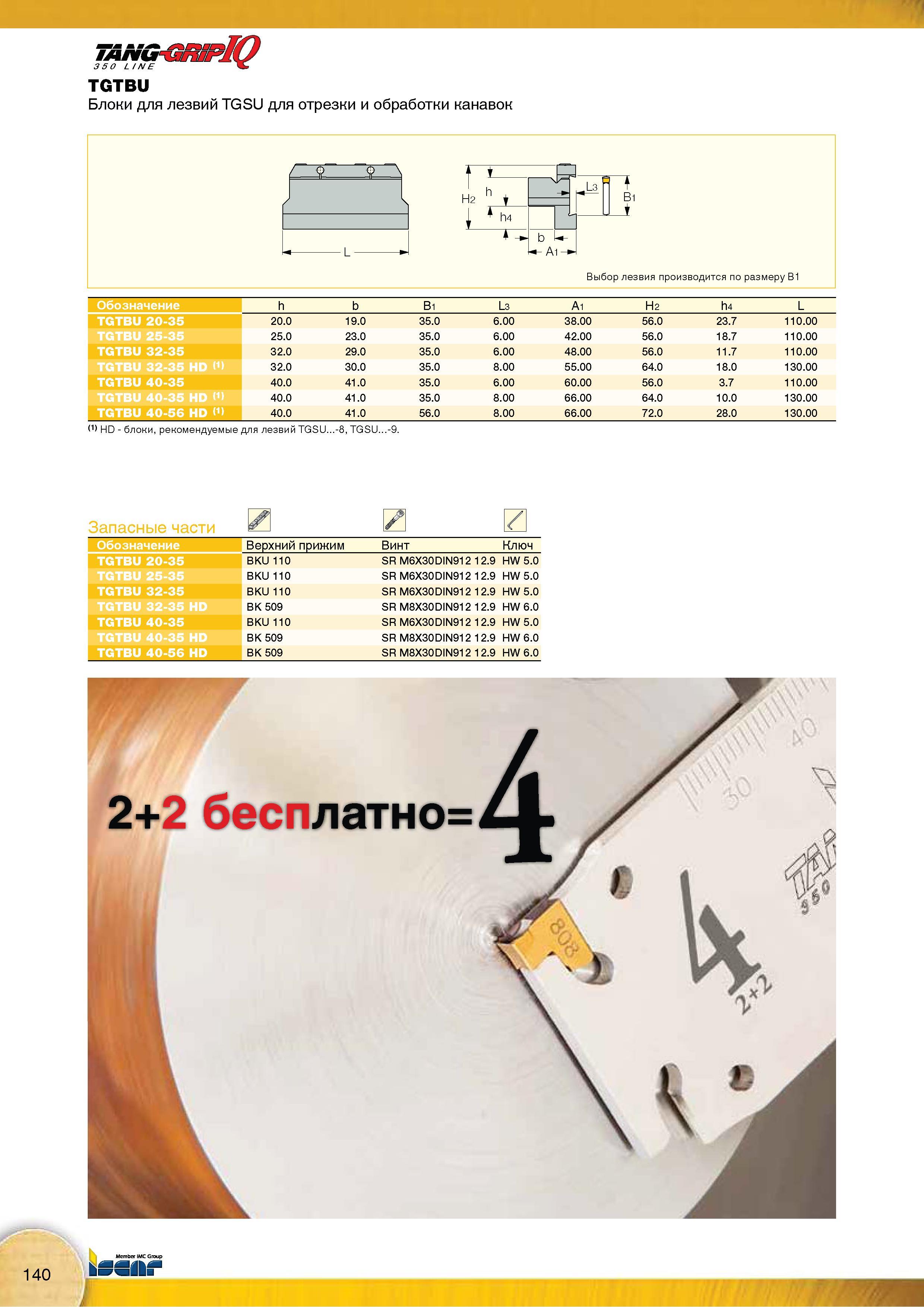

Инструментальные блоки Iscar TGTBU для отрезных лезвий TGSU для отрезки и обработки канавок Вспомогательный станочный инструмент для крепления режущего инструмента142 Каталог ISCAR 2015 Новая продукция для металлообработки Режущий инструмент и оснастка Стр.140 |
|||||
Инструментальные блоки Iscar TGTBU для отрезных лезвий TGSU для отрезки и обработки канавок Вспомогательный станочный инструмент для крепления режущего инструмента Инструментальные блоки Iscar TGTBU для отрезных лезвий TGSU для отрезки и обработки канавок Вспомогательный станочный инструмент для крепления режущего инструмента _ в резцедержателе токарного станка Обозначение h В1 L3 А1 Н2 L TGTBU 20-35 20.0 19.0 35.0 6.00 38.00 56.0 23.7 110.00 TGTBU 25-35 25.0 23.0 35.0 6.00 42.00 56.0 18.7 110.00 TGTBU 32-35 32.0 29.0 35.0 6.00 48.00 56.0 11.7 110.00 TGTBU 32-35 HD 32.0 30.0 35.0 8.00 55.00 64.0 18.0 130.00 TGTBU 40-35 40.0 41.0 35.0 6.00 60.00 56.0 3.7 110.00 TGTBU 40-35 HD 40.0 41.0 35.0 8.00 66.00 64.0 10.0 130.00 TGTBU 40-56 HD 40.0 41.0 56.0 8.00 66.00 72.0 28.0 130.00 HD - блоки, рекомендуемые для лезвий TGSU -8, TGSU -9. Запасные части Обозначение Верхний прижим Винт Ключ TGTBU 20-35 BKU 110 SR M6X30DIN912 12.9 HW5.0 TGTBU 25-35 BKU 110 SR M6X30DIN912 12.9 HW5.0 TGTBU 32-35 BKU 110 SR M6X30DIN912 12.9 HW5.0 TGTBU 32-35 HD В К 509 SR M8X30DIN912 12.9 HW6.0 TGTBU 40-35 BKU 110 SR M6X30DIN912 12.9 HW5.0 TGTBU 40-35 HD В К 509 SR M8X30DIN912 12.9 HW6.0 TGTBU 40-56 HD В К 509 SR M8X30DIN912 12.9 HW6.0 |
|||||
