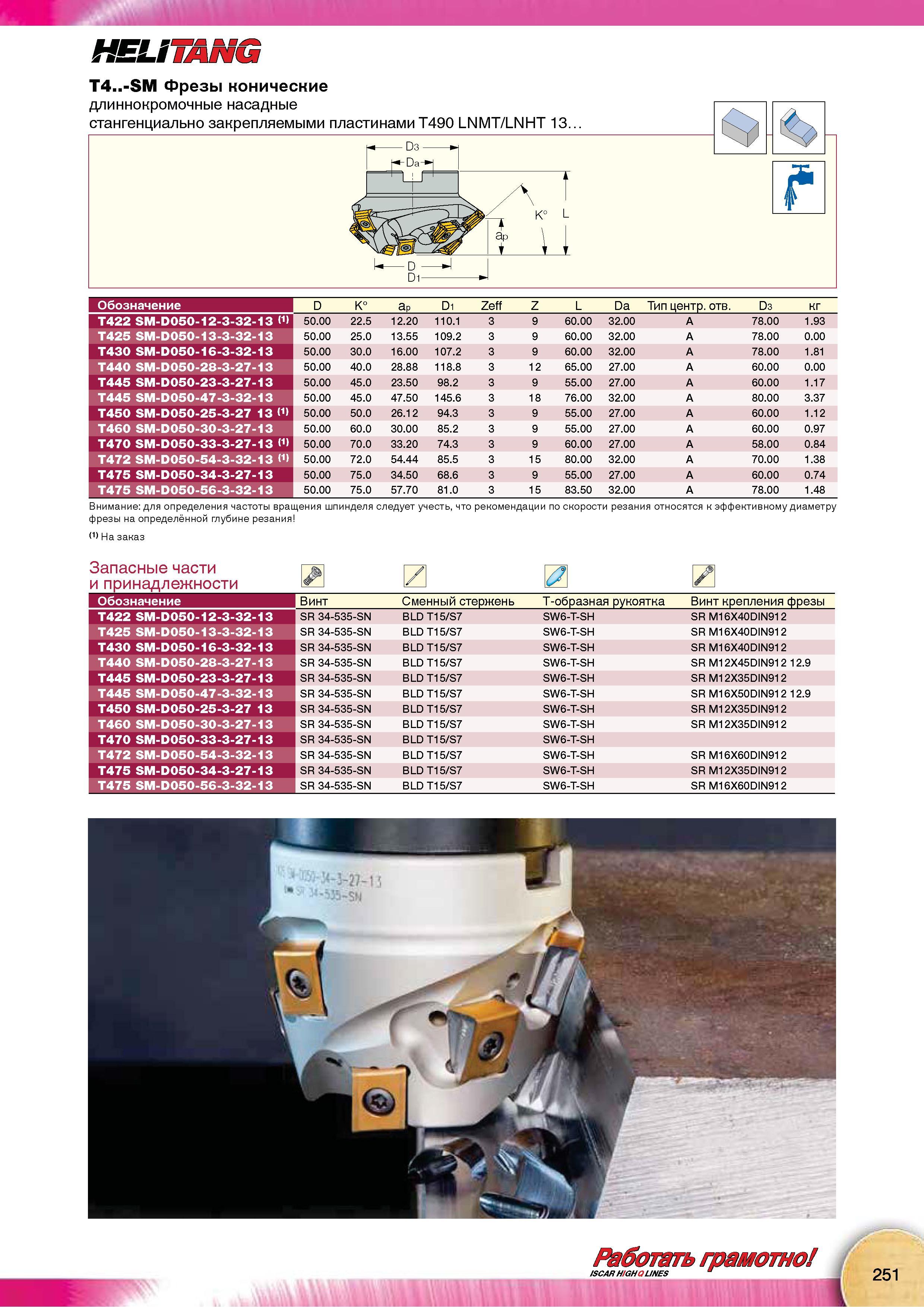

Длиннокромочные конические фрезы Iscar HELITANG T4 -SM с тангенциальными сменными режущими пластинами Эскиз фрезерного инструмента253 Каталог ISCAR 2015 Новая продукция для металлообработки Режущий инструмент и оснастка Стр.251 |
|||||
Длиннокромочные конические фрезы Iscar HELITANG T4 -SM с тангенциальными сменными режущими пластинами Эскиз фрезерного инструмента Длиннокромочные конические фрезы Iscar HELITANG T4..-SM с тангенциальными сменными режущими пластинами Эскиз фрезерного инструмента _ с основными геометрическими параметрами Обозначение D К° Ap D1 Zeff z L Da Тип центр, отв. D3 КГ Т422 SM-D050-12-3-32-13 50.00 22.5 12.20 110.1 3 9 60.00 32.00 А 78.00 1.93 Т425 SM-D050-13-3-32-13 50.00 25.0 13.55 109.2 3 9 60.00 32.00 А 78.00 0.00 Т430 SM-D050-16-3-32-13 50.00 30.0 16.00 107.2 3 9 60.00 32.00 А 78.00 1.81 Т440 SM-D050-28-3-27-13 50.00 40.0 28.88 118.8 3 12 65.00 27.00 А 60.00 0.00 Т445 SM-D050-23-3-27-13 50.00 45.0 23.50 98.2 3 9 55.00 27.00 А 60.00 1.17 Т445 SM-D050-47-3-32-13 50.00 45.0 47.50 145.6 3 18 76.00 32.00 А 80.00 3.37 Т450 SM-D050-25-3-27 13 50.00 50.0 26.12 94.3 3 9 55.00 27.00 А 60.00 1.12 Т460 SM-D050-30-3-27-13 50.00 60.0 30.00 85.2 3 9 55.00 27.00 А 60.00 0.97 Т470 SM-D050-33-3-27-13 50.00 70.0 33.20 74.3 3 9 60.00 27.00 А 58.00 0.84 Т472 SM-D050-54-3-32-13 50.00 72.0 54.44 85.5 3 15 80.00 32.00 А 70.00 1.38 Т475 SM-D050-34-3-27-13 50.00 75.0 34.50 68.6 3 9 55.00 27.00 А 60.00 0.74 Т475 SM-D050-56-3-32-13 50.00 75.0 57.70 81.0 3 15 83.50 32.00 А 78.00 1.48 Внимание для определения частоты вращения шпинделя следует учесть, что рекомендации по скорости резания относятся к эффективному диаметру фрезы на определённой глубине резания На заказ Запасные части и принадлежности Винт Сменный стержень Т-образная рукоятка Винт крепления фрезы Т422 SM-D050-12-3-32-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M16X40DIN91 2 Т425 SM-D050-13-3-32-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M16X40DIN91 2 Т430 SM-D050-16-3-32-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M16X40DIN91 2 Т440 SM-D050-28-3-27-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M12X45DIN912 12.9 Т445 SM-D050-23-3-27-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR М12X35DIN91 2 Т445 SM-D050-47-3-32-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M16X50DIN912 12.9 Т450 SM-D050-25-3-27 13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR М12X35DIN91 2 Т460 SM-D050-30-3-27-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR М12X35DIN91 2 Т470 SM-D050-33-3-27-13 SR 34-535-SN BLD T15/S7 SW6-T-SH Т472 SM-D050-54-3-32-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M16X60DIN91 2 Т475 SM-D050-34-3-27-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR М12X35DIN91 2 Т475 SM-D050-56-3-32-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M16X60DIN91 2 А 'к V, ill Работать грамотно ISCAR HIGH Q LINES , I-,', в иди, жини иим |
|||||
