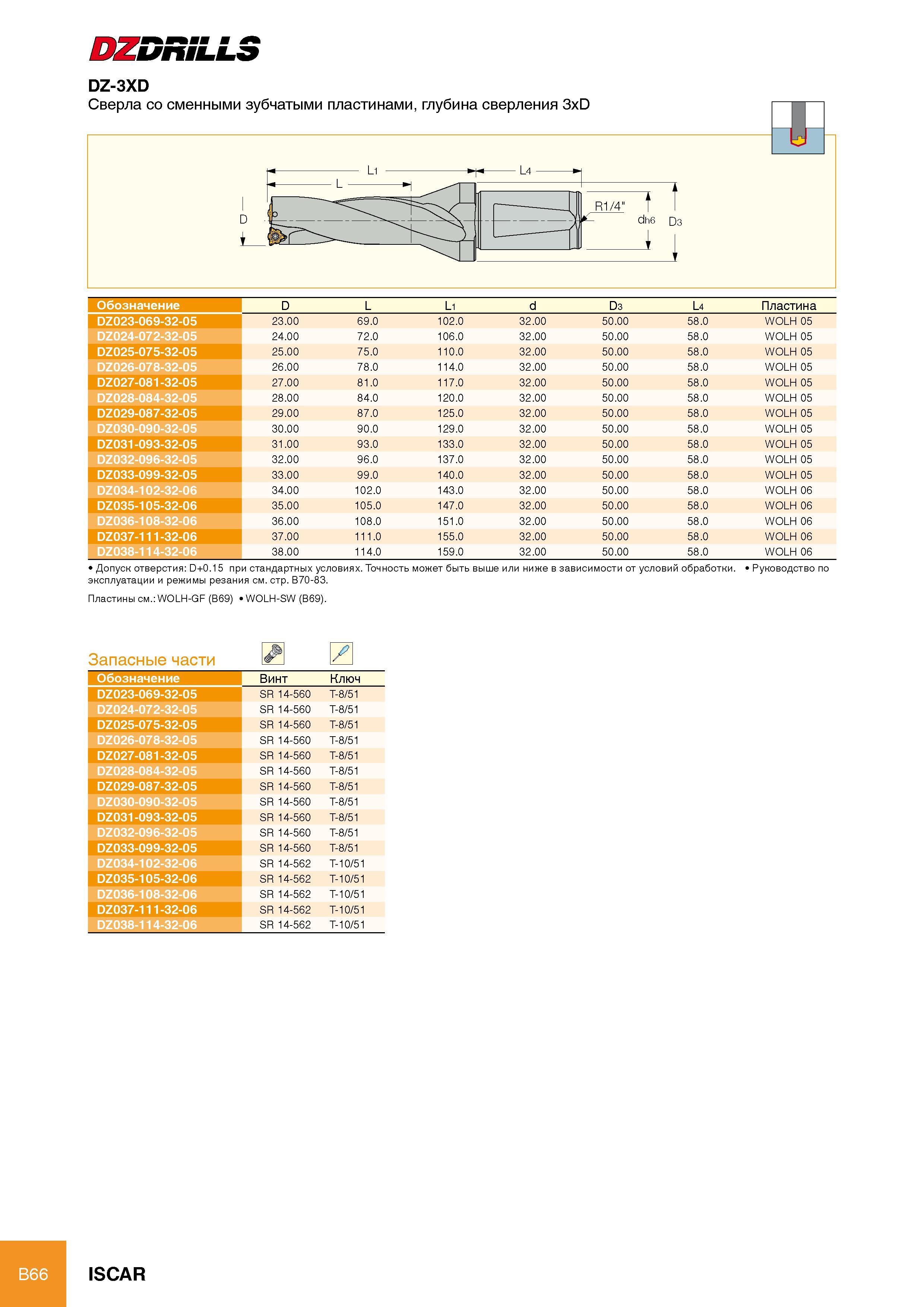

Сверла со сменными зубчатыми пластинами Iscar DZDRILLS DZ-3XD Глубина сверления 3xD № Обозначение D L Li d D3 L4 Пластина DZ023-069-32-05 23 00 69 0 102 0 32 00 50 0

Сверла со сменными зубчатыми пластинами Iscar DZDRILLS DZ-3XD Глубина сверления 3xD № Обозначение D L Li d D3 L4 Пластина DZ023-069-32-05 23.00 69.0 102.0 32.00 50.00 58.0 WOLH 05 DZ024-072-32-05 24.00 72.0 106.0 32.00 50.00 58.0 WOLH 05 DZ025-075-32-05 25.00 75.0 110.0 32.00 50.00 58.0 WOLH 05 DZ026-078-32-05 26.00 78.0 114.0 32.00 50.00 58.0 WOLH 05 DZ027-081-32-05 27.00 81.0 117.0 32.00 50.00 58.0 WOLH 05 DZ028-084-32-05 28.00 84.0 120.0 32.00 50.00 58.0 WOLH 05 DZ029-087-32-05 29.00 87.0 125.0 32.00 50.00 58.0 WOLH 05 DZ030-090-32-05 30.00 90.0 129.0 32.00 50.00 58.0 WOLH 05 DZ031-093-32-05 31.00 93.0 133.0 32.00 50.00 58.0 WOLH 05 DZ032-096-32-05 32.00 96.0 137.0 32.00 50.00 58.0 WOLH 05 DZ033-099-32-05 33.00 99.0 140.0 32.00 50.00 58.0 WOLH 05 DZ034-102-32-06 34.00 102.0 143.0 32.00 50.00 58.0 WOLH 06 DZ035-105-32-06 35.00 105.0 147.0 32.00 50.00 58.0 WOLH 06 DZ036-108-32-06 36.00 108.0 151.0 32.00 50.00 58.0 WOLH 06 DZ037-111-32-06 37.00 111.0 155.0 32.00 50.00 58.0 WOLH 06 DZ038-114-32-06 38.00 114.0 159.0 32.00 50.00 58.0 WOLH 06 Допуск отверстия D+0.15 при стандартных условиях. Точность может быть выше или ниже в зависимости от условий обработки. Руководство по эксплуатации и режимы резания см. стр. B70-83. Пластины см. WOLH-GF (B69) WOLH-SW (B69). Запасные части Обозначение Винт Ключ DZ023-069-32-05 SR 14-560 T-8/51 DZ024-072-32-05 SR 14-560 T-8/51 DZ025-075-32-05 SR 14-560 T-8/51 DZ026-078-32-05 SR 14-560 T-8/51 DZ027-081-32-05 SR 14-560 T-8/51 DZ028-084-32-05 SR 14-560 T-8/51 DZ029-087-32-05 SR 14-560 T-8/51 DZ030-090-32-05 SR 14-560 T-8/51 DZ031-093-32-05 SR 14-560 T-8/51 DZ032-096-32-05 SR 14-560 T-8/51 DZ033-099-32-05 SR 14-560 T-8/51 DZ034-102-32-06 SR 14-562 T-10/51 DZ035-105-32-06 SR 14-562 T-10/51 DZ036-108-32-06 SR 14-562 T-10/51 DZ037-111-32-06 SR 14-562 T-10/51 DZ038-114-32-06 SR 14-562 T-10/51 B66 ISCAR
